使用微波化学气相沉积(CVD)系统有什么优势?通过等离子体效率优化二硼化钛薄膜


微波化学气相沉积(CVD)通过从根本上改变反应的能量状态,为制备二硼化钛薄膜提供了一种优越的方法。通过利用高频电磁场激发等离子体,该系统显著提高了反应气体的电离率和化学活性。这种高能环境与低能方法相比,直接产生了具有改善的显微硬度、优化的晶粒分布和更快的沉积速率的薄膜。

核心要点:使用微波CVD制备二硼化钛的主要价值在于微波功率与薄膜密度之间的关系。更高的功率水平增强了等离子体密度,这不仅加速了涂层过程,而且关键地提高了最终材料的机械硬度和结构均匀性。

性能增强机制

高频等离子体激发

该系统的核心优势在于其使用高频电磁场。这种能源激发了腔室内的等离子体。

随着等离子体的激发,反应气体的电离率急剧增加。这种增强的化学活性确保了前驱体更完全、更有效地反应。

微观结构优化

对于二硼化钛薄膜而言,结构完整性至关重要。微波CVD工艺促进了整个材料体中更均匀的微观结构。

这种均匀性是由改善的晶粒分布驱动的。高能沉积环境阻止了在控制较差的方法中常见的团聚或不规则生长。

使用微波化学气相沉积(CVD)系统有什么优势?通过等离子体效率优化二硼化钛薄膜

切实的性能优势

卓越的显微硬度

所施加的微波功率与薄膜的物理质量之间存在直接相关性。增加功率可以提高二硼化钛层的显微硬度。

这使得该方法对于耐磨应用特别有价值,在这些应用中,表面必须承受显著的机械应力。

加速的沉积速率

效率是薄膜制备的关键因素。反应气体化学活性的提高导致更高的沉积速率。

这使得能够快速形成厚而致密的薄膜,而不会牺牲薄膜的质量或稳定性。

复杂几何形状覆盖

与标准CVD一样,该方法是一种非视线(non-line-of-sight)工艺。它允许对不规则形状的基板和内部表面进行涂层。

由于成核发生在分子水平上,即使在复杂的3D结构上,薄膜也保持致密和均匀。

关键工艺考量

精确控制要求

虽然该系统功能强大,但要获得高质量的二硼化钛薄膜需要精确管理工艺参数。

操作员必须仔细控制气体成分、压力和温度。这些设置的变化会改变薄膜的附着力和纯度。

热管理

尽管某些CVD工艺允许在较低温度下进行,但反应物的分解和化学反应通常需要高温环境以确保高纯度。

您必须确保您的基板能够承受有效分解二硼化钛前驱体所需的特定热条件。

为您的项目做出正确选择

是否使用微波CVD的决定应取决于您特定的材料性能要求。

  • 如果您的主要重点是机械耐久性:优先考虑高微波功率设置以最大化电离,这直接提高了二硼化钛薄膜的显微硬度。
  • 如果您的主要重点是组件几何形状:利用等离子体气体的非视线特性,确保在不规则或内部表面上实现均匀的厚度。
  • 如果您的主要重点是生产效率:利用该系统的高化学活性来实现适合规模化生产的更快沉积速率。

通过将微波功率校准到二硼化钛反应的特定需求,您可以将标准的涂层工艺转化为精密工程工具。

总结表:

优势 对二硼化钛薄膜的影响 对性能的好处
高频等离子体 增加气体电离和化学活性 更完全的前驱体反应
功率可扩展性 直接增强等离子体密度和薄膜密度 卓越的显微硬度和耐久性
更快的沉积 快速形成致密、厚实的层 提高生产效率
非视线 在所有表面上均匀的分子成核 适用于复杂3D几何形状的完美涂层
微观结构控制 防止团聚并确保均匀的晶粒生长 高结构完整性和稳定性

通过KINTEK Precision提升您的材料研究

使用KINTEK释放高性能涂层的全部潜力。作为实验室规模和工业高温解决方案的专家,我们提供最先进的CVD系统(包括微波和真空)、马弗炉和管式炉,可根据您的确切规格量身定制。

无论您是开发超硬二硼化钛薄膜还是研究先进的半导体材料,我们的专家研发和制造团队都能确保您拥有成功所需的精确控制。立即联系KINTEK,讨论您独特的项目需求,并了解我们的定制系统如何加速您的成果。

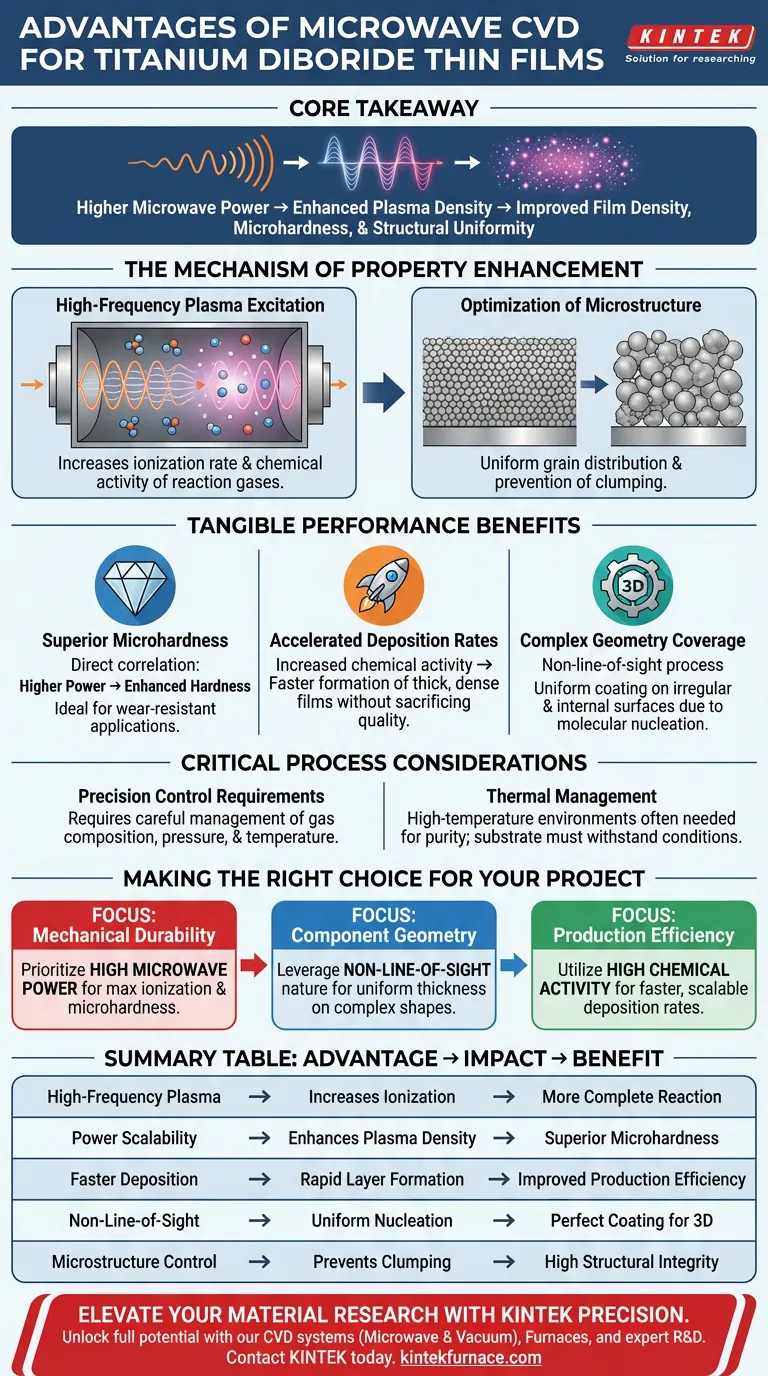

图解指南
