Pecvd 系统如何为 (N) 多晶硅层做出贡献？高通量原位掺杂详解

PECVD 通过利用等离子体能量在相对较低的温度下分解特定的前驱体气体——硅烷 (SiH4)、氢气 (H2) 和磷化氢 (PH3)——来为 (n) 多晶硅层的形成做出贡献。该系统并非直接沉积多晶硅，而是沉积一层原位掺杂的非晶硅 (a-Si)，作为随后转化为最终 (n) 多晶硅薄膜的结构和化学基础。

PECVD 在此应用中的核心价值在于，它能够在保持高生产通量的同时，实现薄膜内均匀的磷分布，为高质量钝化接触奠定必要的基础。

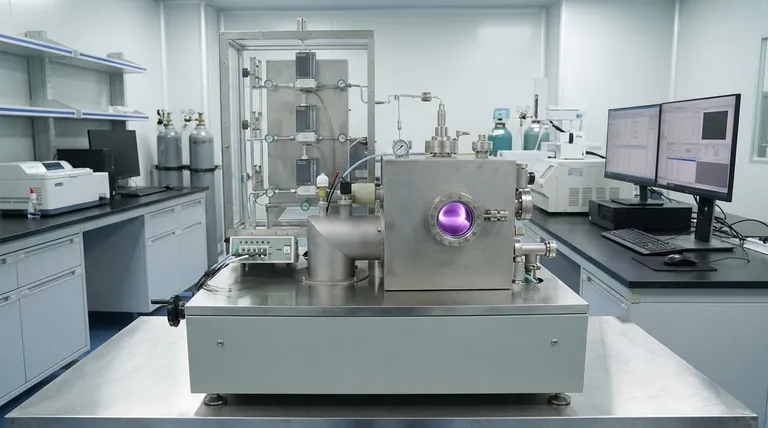

沉积机理

等离子体驱动分解

PECVD 系统的主要功能是在不完全依赖热量的情况下产生能量。

通过施加高频电场，系统会引发辉光放电，产生等离子体，从而使气体混合物离子化。这使得在远低于传统化学气相沉积 (CVD) 所需的温度下，分解硅烷 (SiH4) 和磷化氢 (PH3) 成为可能。

原位掺杂

PECVD 工艺的一个关键贡献是能够在沉积期间（原位）对材料进行掺杂。

通过在硅烷的同时引入磷化氢 (PH3)，磷原子直接掺入生长中的晶格。这确保了薄膜中磷分布的均匀性，这对于 (n) 型层的电学性能至关重要。

表面反应和薄膜生长

一旦等离子体产生活性物质（离子、自由基和电子），这些物质就会扩散到基板表面。

它们会发生化学反应，在目标表面（通常是 SiOx 层）上形成固体薄膜。系统可以精确控制薄膜厚度，根据持续时间和工艺参数，从纳米到毫米不等。

在钝化接触中的作用

奠定基础

主要参考资料指出，PECVD 工艺沉积的是原位掺杂的非晶硅 (a-Si)。

尽管用户的目标是 (n) 多晶硅，但 PECVD 步骤提供了必要的前驱体：沉积在 SiOx 上的掺杂非晶层。这个堆叠是实现高质量钝化接触的“基础”，通常在后续的加工步骤中结晶成多晶硅。

高通量制造

PECVD 特别以其高通量生产能力而闻名。

等离子体提供的动能加速了化学反应，使得沉积速率比许多标准热工艺更快。这种速度对于半导体和太阳能电池组件的工业规模化至关重要。

操作注意事项和权衡

参数敏感性

虽然 PECVD 提供了速度和低温操作，但它增加了工艺控制的复杂性。

沉积薄膜的质量高度依赖于气体流量、腔室压力和等离子体功率的特定平衡。这些参数的变化会改变薄膜的性质，需要严格监控以确保可重复性。

副产物管理

等离子体驱动的化学反应会产生挥发性副产物。

为了保持薄膜的纯度，系统必须通过扩散和对流有效地持续清除这些副产物。未能管理好排气会导致沉积层受到污染。

为您的目标做出正确选择

如何将此应用于您的项目

如果您的主要重点是可扩展性：利用 PECVD 的高通量能力，快速大规模沉积前驱体层。
如果您的主要重点是电学性能：依靠系统实现均匀的磷原位掺杂，以确保钝化接触的一致导电性。
如果您的主要重点是基板完整性：利用等离子体工艺的低温特性，涂覆无法承受热 CVD 高温的敏感基板。

PECVD 提供了现代导电层基础构建所需的速度、掺杂均匀性和热管理之间的关键平衡。

总结表：

特性	PECVD 对 (n) 多晶硅的贡献	制造优势
能源	高频等离子体（辉光放电）	能够在较低的基板温度下进行沉积
掺杂方法	原位引入磷化氢 (PH3)	确保磷分布和导电性均匀
前驱体形式	沉积掺杂非晶硅 (a-Si)	为钝化接触提供必要的基础
生长速率	加速的化学反应动力学	高通量生产，适合工业规模化
工艺控制	气体流量、压力和功率调节	薄膜厚度和材料纯度高精度
