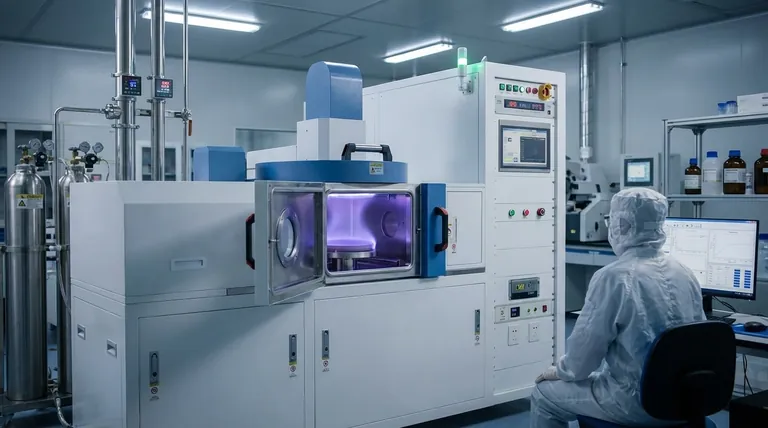

等离子体增强化学气相沉积（PECVD）其核心是一种先进的制造工艺，用于在基板上沉积极薄的材料层。与依赖高温的传统方法不同，PECVD利用受激气体或等离子体来驱动构建薄膜层所需的化学反应。这使得该工艺可以在显著较低的温度下运行，使其成为现代电子和材料科学不可或缺的一部分。
薄膜沉积的核心挑战始终是如何在不因高温损坏底层材料的情况下施加高质量涂层。PECVD通过使用等离子体替代热能解决了这个问题，从而能够在对温度敏感的基板上创建先进薄膜，而这些基板在其他情况下是无法进行加工的。
核心问题：沉积过程中的温度障碍
传统薄膜涂层依赖于一种称为化学气相沉积（CVD）的工艺。这种方法通过将基板加热到非常高的温度（通常超过600°C），并在充满前驱体气体的腔室中进行。
高温的局限性
高温提供了气态分子反应并沉积固体薄膜到基板表面所需的活化能。尽管有效，但这种高温要求带来了显著的局限性。
许多先进材料，例如聚合物、某些半导体器件或先前制造的集成电路，无法承受如此高的热量。将它们暴露在传统CVD温度下会导致它们熔化、变形或降解，从而损坏部件。
PECVD如何解决问题：无需高温的沉积
PECVD，有时也称为等离子体辅助CVD（PACVD），是专门为克服这一温度障碍而开发的。它从根本上改变了向化学反应提供活化能的方式。
等离子体的作用
PECVD不是仅仅依靠热能，而是通过在反应腔内产生等离子体来引入能量。等离子体是一种高度激发的物质状态，通过施加电场（通常是射频或直流电）产生。
高能等离子体与前驱体气体分子碰撞，将它们分解成活性组分。这种气体的“预消化”为沉积反应提供了必要的能量，而无需将整个腔室加热到极端温度。
沉积过程解释
该过程在低得多的基板温度下进行，通常在室温到350°C之间。反应气体被引入真空腔内的平行电极之间。
电场点燃等离子体，等离子体分解气体。这些活性化学物质随后落在较冷的基板上，形成坚固、高质量的薄膜。通过精确控制气体混合物和等离子体条件，工程师可以调整沉积层的确切性能。
PECVD方法的主要优点
这种等离子体驱动的方法带来了几个关键优势。它允许对温度敏感的基板进行涂覆，减少了薄膜上的热应力，并可以增强界面处的结合。
此外，与其他的低温技术相比，PECVD通常能实现更快的沉积速率，并生产出密度和质量更高的薄膜。
了解权衡
尽管PECVD功能强大，但它并非万能解决方案。使用高能等离子体引入了它自身的一系列考虑因素，使其与纯热工艺不同。
等离子体损伤的可能性
同样，能够实现低温沉积的高能离子有时也可能对极其敏感的基板表面或薄膜本身造成物理损伤（离子轰击）。这需要仔细调整工艺以减轻影响。
工艺和设备的复杂性
PECVD系统本质上比其热CVD对应物更复杂。对真空腔、气体输送系统和射频（RF）电源发生器的需求使得设备的购买和维护成本更高。
薄膜化学复杂性
等离子体环境是一个复杂的化学“汤”。这有时会导致氢等其他元素无意中掺入薄膜中，这可能会改变其所需的电学或光学性能。
各行业的常见应用
在低温下沉积高质量薄膜的能力使PECVD成为众多高科技领域的核心技术。
半导体和电子产品制造
PECVD对于制造现代集成电路至关重要。它用于在芯片上的金属层之间沉积绝缘层（如二氧化硅和氮化硅），这一过程必须在低温下完成，以避免损坏下方的晶体管。
它在智能手机、可穿戴设备和助听器等消费电子产品中也至关重要，用于创建保护性和功能性涂层。
能源和显示技术
该技术广泛应用于光伏（太阳能电池）和先进显示技术（如LCD和OLED屏幕）的生产。它能够高效沉积减反射涂层和电子活性层，这些对于器件性能至关重要。
传感器和智能设备
从汽车传感器到生物传感器和智能电表，PECVD提供了可靠运行所需的耐用、高性能涂层。这些薄膜保护敏感组件免受环境影响，同时提供必要的绝缘或导电性能。
为您的目标做出正确选择
选择沉积方法完全取决于材料的限制和您项目的预期结果。
- 如果您的主要关注点是涂覆热敏基板：PECVD是行业标准选择，在质量和低温兼容性方面提供了无与伦比的平衡。
- 如果您的主要关注点是在坚固基板上实现最高可能的薄膜纯度和均匀性：像低压CVD（LPCVD）这样的传统高温工艺可能更优越，因为它避免了潜在的等离子体引起的杂质。
- 如果您的主要关注点是在复杂3D结构上实现原子级厚度控制：您可能需要考虑原子层沉积（ALD）等替代方案，它以速度为代价提供了卓越的共形性。
通过了解其独特的将沉积反应与高温分离的能力，您可以有效地利用PECVD来构建下一代先进材料和设备。
总结表：
| 方面 | 详情 |
|---|---|
| 工艺 | 使用等离子体在低温（室温至350°C）下沉积薄膜 |
| 主要优点 | 能够涂覆热敏基板，更快的沉积速度，高质量薄膜 |
| 常见应用 | 半导体制造、太阳能电池、显示技术、传感器 |
| 局限性 | 潜在的等离子体损伤，更高的设备复杂性，可能的薄膜杂质 |
