等离子体增强化学气相沉积 (PECVD) 主要通过有意在纳米孔开口处创建坚固的“帽”来作为纳米孔的结构增强机制。与通常以完美均匀性为目标的标准沉积技术不同，此应用利用“绽放效应”（一种非均匀沉积特性）在孔边缘的顶部拐角处特别构建更厚的氧化层。
核心要点： 在此背景下，PECVD 的价值在于其特定的非均匀性。通过产生“绽放效应”，系统将材料堆积集中在孔径处，形成一个保护帽，可防止在后续侵蚀性刻蚀过程中发生膜断裂和意外的孔径扩大。
顶部保护的机制
利用绽放效应
增强顶部保护的主要机制是一种称为绽放效应的现象。在沉积过程中，PECVD 系统会产生非均匀的材料堆积。
系统在纳米孔的顶部拐角处沉积比侧壁或底部厚得多的氧化层。这会形成一个悬垂或“帽状”结构，有效保护孔的脆弱边缘。
防止结构退化
这种增强的保护帽对于保持纳米孔的完整性至关重要。没有这种特殊的顶部保护，孔的边缘会容易受到侵蚀。
具体来说，保护帽可以防止顶层膜断裂，并阻止孔直径扩大。这种结构刚性对于确保设备在制造后按预期运行至关重要。
为什么需要这种保护
承受长时间刻蚀
纳米孔制造通常涉及释放表面层下方的埋藏空腔。这需要长时间的化学侵蚀性刻蚀过程。
PECVD 沉积的保护帽在这些步骤中充当牺牲阻挡层或硬掩模。它确保蚀刻剂作用于下方的空腔，而不会破坏上方孔开口的精细几何形状。
应力管理
PECVD 工艺在相对较低的温度下（通常低于 400°C）运行，因为等离子体提供化学反应所需的能量，而不是热量。
这种低热预算产生的薄膜内部应力较低。低应力保护帽不太可能开裂或从基板上分层，从而进一步确保纳米孔保护的可靠性。
沉积过程背景
等离子体产生和电离
为了实现这种沉积，系统将前驱体气体（如硅烷和氨）引入真空室。电场产生等离子体，将这些气体电离成激发态的电子和离子。
高能表面轰击
基板受到这些高能离子的轰击。这种高能相互作用允许精确但非均匀地构建氧化膜。
这些离子到达孔径的物理特性——通常具有视线方向性——有助于在拐角处（绽放效应）而非孔深处进行所需的堆积。
理解权衡
非均匀性：特性还是缺陷
在许多半导体应用中，非均匀性被视为缺陷。然而，在纳米孔保护中，它是一种故意的特性。
需要认识到，这种“绽放”效应限制了系统均匀涂覆孔的内部侧壁的能力。随着保护帽的生长，它会遮挡内部，降低空腔内的沉积速率。
孔闭合风险
如果沉积过程控制不当，绽放效应可能会变得过于明显。这可能在过程完成之前完全封闭孔开口。
操作员必须在厚保护帽的需要与保持纳米孔开放以实现其功能目的的要求之间取得平衡。
为您的目标做出正确选择
在将 PECVD 集成到您的制造流程中时，请考虑您的主要约束：
- 如果您的主要重点是在刻蚀过程中保护孔的几何形状：依靠 PECVD 的“绽放效应”在孔径拐角处创建厚实的牺牲保护帽。
- 如果您的主要重点是均匀涂覆内部侧壁：您可能需要评估原子层沉积 (ALD)，因为 PECVD 在此针对自上而下的视线保护进行了优化。
- 如果您的主要重点是基板保护：利用 PECVD 以足够低的温度沉积高质量薄膜的能力，以防止对敏感底层造成热损伤。
PECVD 将非均匀沉积的潜在弊端转化为关键资产，通过战略性材料堆积来保护精密的纳米结构。
总结表：
| 特性 | 在纳米孔保护中的作用 | 主要优势 |
|---|---|---|
| 绽放效应 | 在孔边缘产生非均匀材料堆积 | 构建坚固的“帽”以防止扩大 |
| 低温工艺 | 使用等离子体电离在 400°C 以下运行 | 减少热应力和基板损伤 |
| 牺牲阻挡层 | 在长时间刻蚀期间充当硬掩模 | 保持埋藏空腔的结构完整性 |
| 沉积控制 | 平衡保护帽厚度与孔径 | 确保孔保持功能性和开放性 |
提升您的纳米制造精度

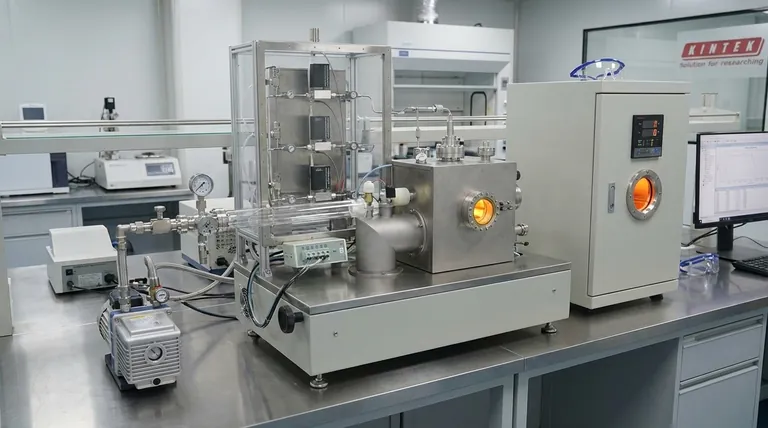

不要让侵蚀性刻蚀损害您精密的纳米结构。KINTEK 提供行业领先的 PECVD 和 CVD 系统，这些系统经过专门设计，可为您提供先进应用（如纳米孔增强）所需的控制。
KINTEK 在专家研发和制造的支持下，提供 Muffle、Tube、Rotary、Vacuum 和 CVD 系统，所有这些系统都可以根据您独特的实验室需求进行定制。无论您是在管理薄膜应力，还是利用绽放效应进行顶部保护，我们的技术团队随时准备帮助您优化您的结果。

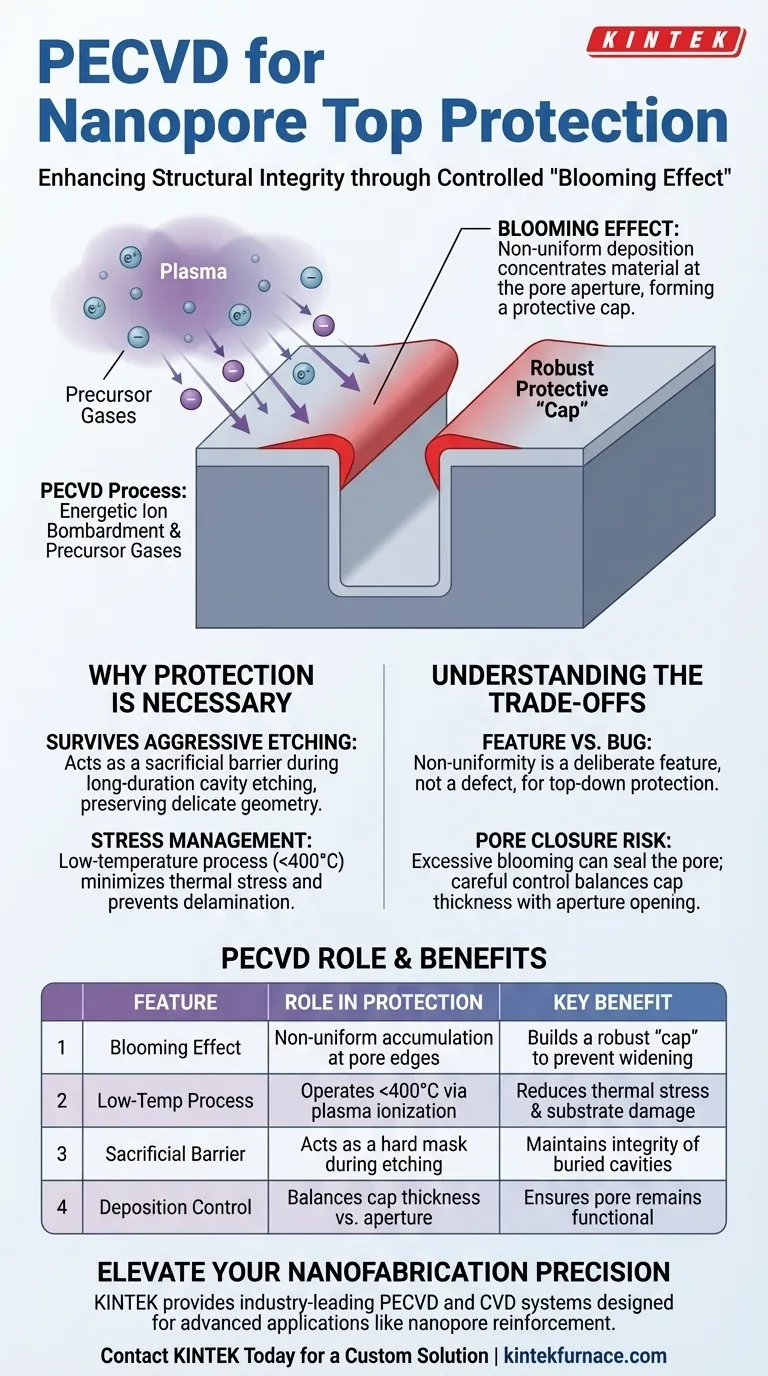

图解指南
