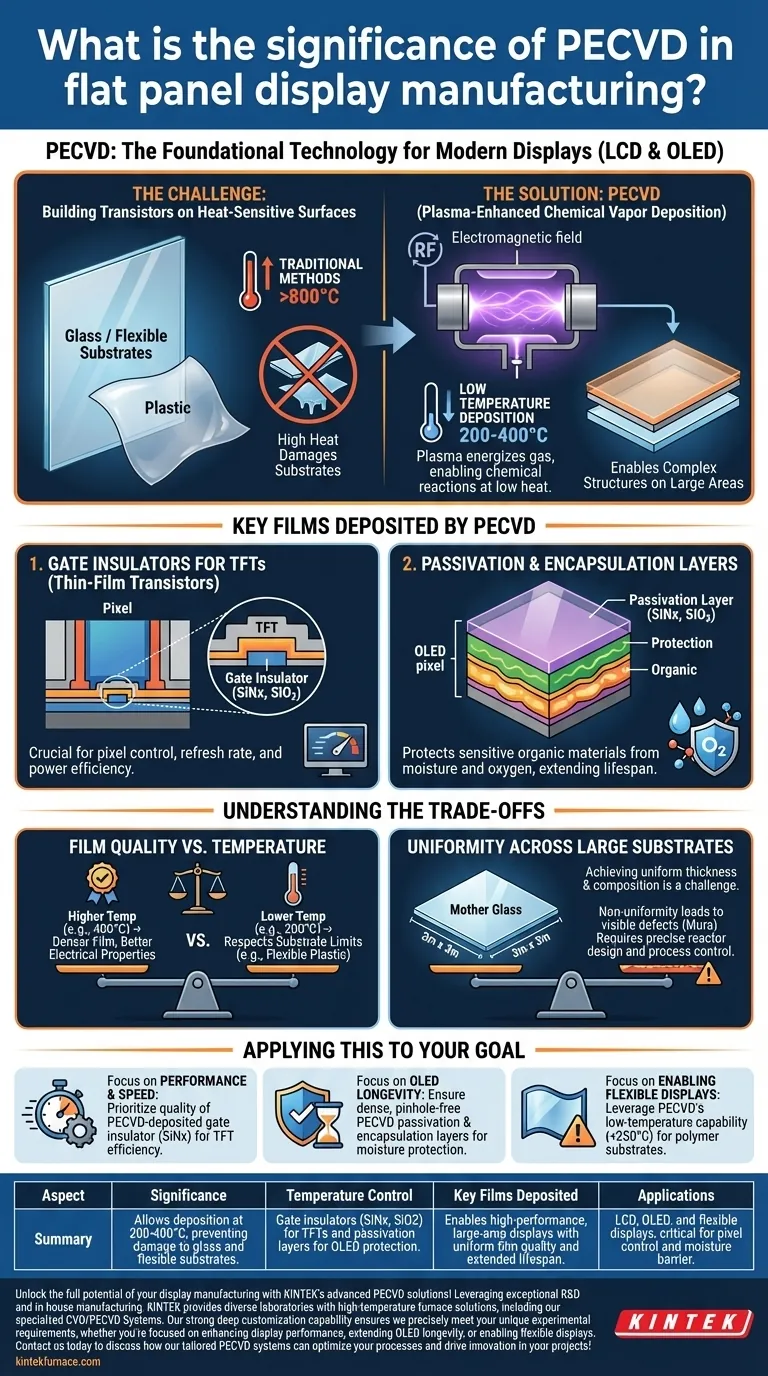

等离子体增强化学气相沉积（PECVD）是平板显示器制造中的一项关键技术，可沉积高性能薄膜，从而增强显示器的功能、耐用性和光学特性。PECVD 能够在复杂的表面均匀镀膜，并精确控制薄膜特性，是液晶显示器、有机发光二极管和其他先进显示器不可或缺的技术。人工智能在工艺优化方面的集成进一步提高了其效率和成本效益，巩固了其在现代显示器生产中的地位。
要点解读：
-
薄膜沉积提高显示性能
- PECVD 可沉积氮化硅 (Si3N4) 和氧化硅 (SiO2) 等重要薄膜，从而提高显示器的亮度、对比度和使用寿命。
- 这些薄膜可用作绝缘层或钝化层，保护敏感元件免受潮湿和电气干扰。
- 对于有机发光二极管，PECVD 可用于制造阻挡层，防止氧气和湿气降解，从而延长设备的使用寿命。
-
复杂几何形状上的均匀涂层
- 不同 物理气相沉积（PVD） 物理气相沉积（PVD）技术的等离子体流可确保在不平整的表面（如显示器中的沟槽或微结构）上实现均匀覆盖。
- 这种均匀性对于在大面积基底上保持一致的光学和电气性能至关重要。
-
光学增强涂层
- PECVD 生产防反射和防眩光涂层，这对于减少眩光和提高显示器在不同照明条件下的可读性至关重要。
- 通过调整等离子参数（压力、气体流量），制造商可定制折射率，以优化透光率并减少能量损失。
-
与人工智能集成，实现工艺优化
- 人工智能驱动系统分析 PECVD 参数（如射频功率、温度），以提高薄膜质量，同时最大限度地减少材料浪费和能源消耗。
- 这降低了生产成本，加快了下一代显示器的上市时间。
-
材料应用的多样性
- PECVD 可沉积多种材料（例如，用于 TFT 背板的非晶硅、用于防刮涂层的类金刚石碳），支持多功能显示器设计。
-
可扩展性和行业应用
- PECVD 与大规模制造的兼容性使其成为大规模生产平板显示器的主要手段。
- 它的低温加工（<400°C）允许在热敏基底上沉积，如用于可弯曲屏幕的柔性聚合物。
从超高清屏幕到可折叠设备，PECVD 的适应性和精确性不断推动着显示技术的创新。它悄无声息却能产生变革性影响，这就是为什么它仍然是现代电子制造的基石。
汇总表：
| 主要方面 | 在显示器制造中的重要性 |
|---|---|
| 薄膜沉积 | 为亮度、对比度和 OLED 隔离层沉积 Si3N4/SiO2 薄膜。 |
| 均匀镀膜 | 确保复杂几何形状上的保形覆盖，这对大面积基底至关重要。 |
| 光学增强 | 通过可调节的等离子参数制作防反射/防眩光涂层。 |
| 人工智能集成 | 优化射频功率/温度，减少浪费，降低成本，提高薄膜质量。 |
| 材料多样性 | 支持非晶硅（TFT）、类金刚石碳（抗划伤）和柔性聚合物。 |
| 可扩展性 | 通过低温加工（<400°C）实现 LCD、OLED 和可弯曲屏幕的大规模生产。 |
