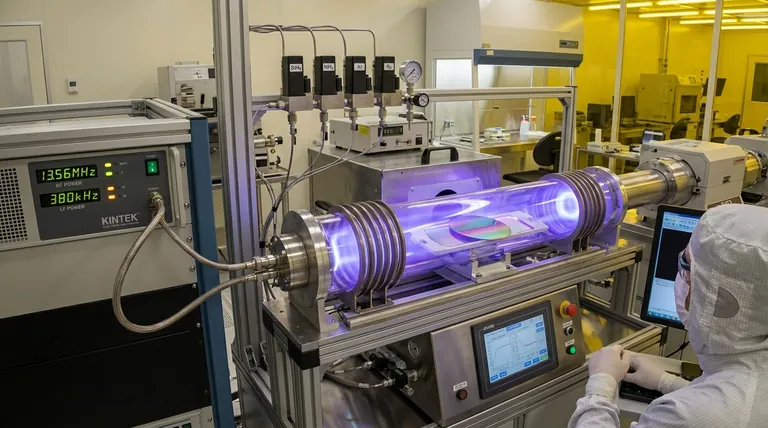

PECVD（等离子体增强化学气相沉积）中的 RF（射频）是指使用高频交流电来产生和维持等离子体，这对沉积过程至关重要。与传统的化学气相沉积法相比，这种方法的加工温度较低，因此适用于对温度敏感的基底。射频能量将反应气体激发为等离子状态，从而发生化学反应，在基底上沉积薄膜。这种技术因其精确性和高效率而被广泛应用于半导体制造、光学和其他高科技行业。
要点说明：
-
PECVD 中 RF 的定义
- RF 是射频的缩写，是一种交流电，用于在 PECVD 系统中产生等离子体。
- 频率范围通常从千赫到兆赫，在工业应用中通常为 13.56 兆赫，以避免干扰通信频段。
-
射频在等离子体生成中的作用
- 在两个电极（一个接地，一个通电）之间施加射频功率以产生电场。
- 该电场将反应气体（如硅烷、氨）电离成等离子状态，其中包括离子、电子和中性物质。
- 与热 CVD（可能需要 >600°C）相比，等离子体能在较低温度（通常为 200-400°C）下增强化学反应。
-
射频耦合类型
- 电容耦合:电极充当电容器，等离子体构成电介质。常见于平行板电抗器。
- 电感耦合:使用射频线圈诱导磁场，在不直接接触电极的情况下产生等离子体。提供更高的等离子密度。
-
射频-PECVD 的优势
- 低温加工:是在聚合物、柔性电子器件或预处理半导体晶片上沉积薄膜的理想选择。
- 均匀沉积:与直流方法相比，射频等离子体能更好地控制薄膜厚度和化学计量。
- 多功能性:通过调整混合气体和射频参数，可沉积多种材料（如氮化硅、类金刚石碳）。
-
应用
- 半导体:用于集成电路制造中沉积绝缘层（如 SiO₂、Si₃N₄）。
- 光学:镜片或太阳能电池的抗反射涂层。
- 生物医学:用于医疗器械的疏水涂层。
-
技术考虑因素
- 阻抗匹配:对最大限度地将射频功率传输到等离子体至关重要；不匹配会导致反射功率并损坏设备。
- 频率选择:更高的频率（如 13.56 MHz）可产生更致密的等离子体，但需要精确的调谐。
通过利用射频能量，PECVD 填补了高性能薄膜沉积与基底兼容性之间的鸿沟，从而悄然推动了从微芯片到可再生能源技术的发展。
汇总表：
| 方面 | 详细信息 |
|---|---|
| 射频定义 | 在 PECVD 中用于产生等离子体的射频（典型频率为 13.56 MHz）。 |
| 等离子体生成 | 在 200-400°C 下电离气体，实现低温沉积。 |
| 耦合方法 | 电容式（平行板）或电感式（较高的等离子密度）。 |
| 优点 | 薄膜均匀、材料用途广泛、便于基底加工。 |
| 应用 | 半导体（SiO₂、Si₃N₄）、光学（抗反射涂层）、生物医学。 |
