是什么让非晶硅 (A-Si) 适用于薄膜应用？经济、灵活和可扩展的解决方案

本质上，非晶硅 (a-Si) 之所以适用于薄膜应用，是因为其无序的原子结构使其能够以低成本、在低温下沉积到大面积、柔性表面上。这一基本特性，加上其强大的光吸收能力，使其成为太阳能电池和显示器背板等特定用途的高度实用材料，即使它不能提供最高的电子性能。

关键在于，非晶硅的价值并非来自它是性能最佳的半导体，而是来自它是最经济和多功能的材料，适用于大规模和柔性电子产品的制造，在这些应用中，峰值效率次于成本和外形尺寸。

核心优势：沉积和可扩展性

非晶硅与其晶体对应物的主要区别在于其缺乏长程原子序。这种“无序”并非缺陷，而是一种特性，它从根本上改变了它的制造方式。

克服晶体局限性

晶体硅 (c-Si) 是大多数计算机芯片的基础，需要近乎完美的原子晶格。生长这些晶体是一个高温、缓慢且昂贵的过程，导致生产出刚性、易碎的晶圆，并且难以生产超大尺寸。

非晶优势：低温处理

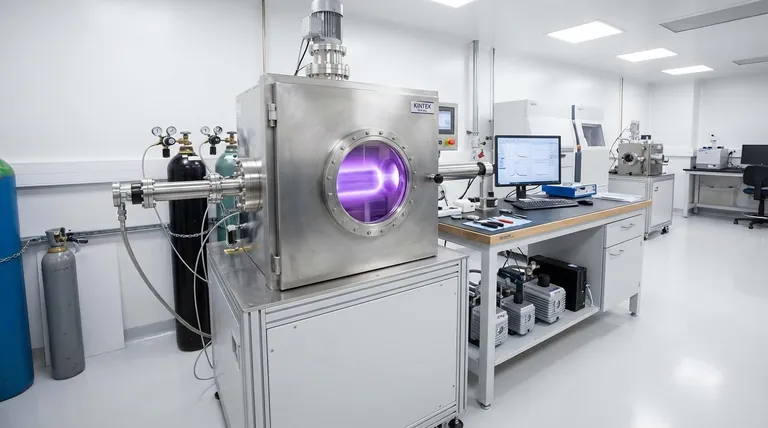

由于非晶硅没有完美的晶体结构，因此可以使用等离子体增强化学气相沉积 (PECVD) 等方法在相对较低的温度（约 200-400°C）下进行沉积。此过程快速、高效且高度可扩展。

实现柔性和大面积基板

低温沉积是关键的促成因素。它允许将非晶硅涂覆到廉价基板上，例如大块玻璃、柔性塑料甚至金属箔，而不会熔化或损坏它们。这在高温晶体硅加工中是不可能实现的。

光学和电学特性解释

除了其制造优势外，非晶硅还具有独特的物理特性，使其特别适合特定的薄膜应用。

高光吸收

非晶硅的无序结构改变了它与光的相互作用。它比晶体硅更有效地吸收光子，特别是在可见光谱中。这意味着一层非常薄的非晶硅（约 1 微米）可以吸收与厚得多的晶体硅层（数百微米）相同量的太阳光，使其成为薄膜太阳能电池的理想选择。

现代显示器的支柱

非晶硅是大多数 LCD 和许多 OLED 屏幕中主动矩阵显示器的核心。它用于创建薄膜晶体管 (TFT)，这些晶体管充当每个像素的独立开关。虽然其电子迁移率较低，但足以满足在大玻璃面板上控制像素所需的开关速度，而这对于晶体硅而言在经济上是不可行的。

了解权衡

选择使用非晶硅始终是在其优势与显著的性能妥协之间进行权衡。承认这些权衡是理解其市场地位的关键。

无序的缺点：较低的载流子迁移率

简化制造的相同原子无序也会产生阻碍电子流动的缺陷。这导致载流子迁移率低，这意味着非晶硅不适合高速处理应用，例如 CPU，在这些应用中，晶体硅的完美结构是不可协商的。

Staebler-Wronski效应：光致降解

非晶硅太阳能电池的一个关键问题是所谓的Staebler-Wronski效应。在最初暴露于光线后，材料的原子结构会发生轻微变化，产生新的缺陷，从而降低太阳能电池的功率转换效率。这种降解是其低制造成本的一个众所周知的权衡。

效率与成本

最终，选择非晶硅的应用场景是每面积成本是主要指标的地方。对于显示器制造商而言，在一平方米的玻璃上刻画数百万个功能晶体管的能力至关重要。对于某些太阳能应用而言，低成本、柔性电池板比刚性、高效电池板更有价值。

为您的应用做出正确的选择

是否使用非晶硅完全取决于您项目的具体目标。

如果您的主要关注点是成本敏感、大面积的电子产品，如显示器或基本传感器：非晶硅能够廉价地沉积在玻璃上，使其成为成熟且最实用的选择。
如果您的主要关注点是高效、长期稳定的太阳能：晶体或多晶硅是更优的选择，尽管它们的初始成本和物理刚性更高。
如果您的主要关注点是柔性、轻量化的太阳能，且便携性比峰值效率更重要：非晶硅薄膜电池是极好的候选产品，因为它们与塑料或金属基板兼容。

选择合适的材料需要理解工程是管理有意权衡以实现特定目标的实践。

总结表：

特性	薄膜应用的优势
沉积	低温 PECVD 能够以低成本在大面积柔性基板（如玻璃和塑料）上进行涂覆。
光学	薄层（约 1 微米）具有高光吸收能力，使其成为高效太阳能电池和显示器的理想选择。
可扩展性	快速、经济的制造支持成本敏感型电子产品的大规模生产。
柔性	与非刚性材料兼容，可实现轻量化、便携式设备设计。
