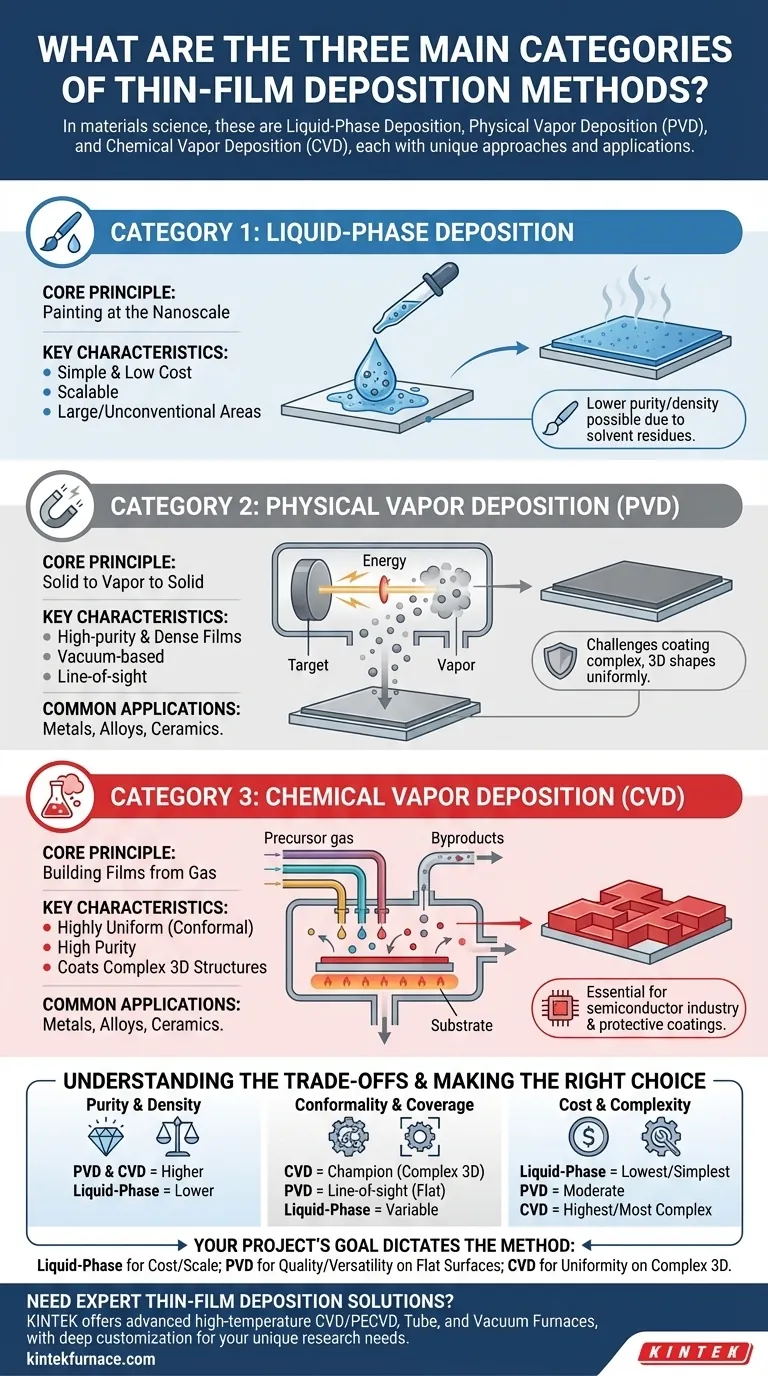

薄膜沉积方法大致分为三大类：液体涂层沉积技术、物理气相沉积（PVD）和化学气相沉积（CVD）。液态涂层技术是将液态前驱体涂在基底上，然后干燥或固化形成薄膜。PVD 技术，如溅射或蒸发，涉及在真空中将材料从源物理转移到基底。CVD 包括 等离子体增强化学气相沉积 等离子体增强化学气相沉积是一种依靠气相中的化学反应来沉积薄膜的方法，可提供高纯度和对薄膜特性的精确控制。每种方法都有独特的优势，适合电子、光学和涂层等行业的不同应用。
要点说明：
-
液体涂层沉积技术
- 将液体前驱体（如溶胶-凝胶、旋涂、浸涂）涂在基底上。
- 然后对液体进行干燥、固化或化学处理，形成固体薄膜。
- 优点简单、成本效益高，适用于大面积涂层。
- 局限性：与 PVD 或 CVD 相比，精度和均匀性较低；可能需要后处理。
-
物理气相沉积（PVD）
- 包括溅射、蒸发和脉冲激光沉积等方法。
- 材料从源（如靶材或灯丝）中物理气化，然后在真空中沉积到基底上。
- 优点纯度高、粘附性好，与多种材料兼容。
- 局限性：需要真空条件，成本可能很高，并限制了某些应用的可扩展性。
-
化学气相沉积（CVD）
-
利用气相化学反应在基底上沉积薄膜。
-
其变体包括热化学气相沉积、 等离子体增强化学气相沉积（PECVD (PECVD) 和原子层沉积 (ALD)。
-
优点高纯度薄膜、出色的保形性（即使是复杂形状）以及对薄膜成分和厚度的精确控制。
-
局限性：通常需要高温或专用设备，这会增加成本。
-
PECVD PECVD 是 CVD 的一个重要分支，它使用等离子体来增强化学反应，从而实现在较低温度下沉积。这使其成为对温度敏感的基底（如半导体制造中使用的基底）的理想选择。
-
每种方法都有其独特的优势，选择哪种方法取决于材料要求、基底兼容性和生产规模等因素。例如，液体涂层可能是低成本、大面积应用的首选，而 CVD 或 PVD 则是高性能电子或光学涂层的选择。了解这些区别有助于采购人员根据具体需求选择最合适的设备和耗材。
汇总表：
| 类别 | 主要方法 | 优势 | 局限性 |
|---|---|---|---|
| 液体涂层 | 溶胶-凝胶、旋涂、浸涂 | 成本效益高，覆盖面积大 | 精度较低，可能需要后处理 |
| 物理气相沉积（PVD） | 溅射、蒸发、脉冲激光沉积 | 纯度高、附着力强、材料兼容性广 | 需要真空，成本较高，可扩展性有限 |
| 化学气相沉积（CVD） | 热 CVD、PECVD、ALD | 高纯度薄膜、保形涂层、精确控制 | 高温，需要专业设备 |
