对于工业应用，旋转管式炉的工作管直径通常在0.9到1.8米之间，长度在9.1到18.3米之间。这些尺寸并非随意设定；它们是炉子容量、传热效率以及均匀加工材料能力的基础。
工作管的尺寸不仅仅是容量的衡量。它是一个关键的设计选择，决定了热量如何传递、材料加工多长时间，并最终决定了最终产品的均匀性和质量。
工作管在炉子性能中的作用
工作管是旋转炉的核心。其尺寸和运动经过精心设计，旨在解决特定的材料加工难题。
促进均匀传热
管的圆柱形状和缓慢旋转是其最关键的特征。随着管的旋转，它不断搅动物料内部。
这种称为搅拌的动作确保所有颗粒周期性地暴露在管的加热内壁，从而促进批次中异常均匀的热量分布。
实现连续加工
管通常以轻微的倾斜角度安装。这种倾斜与旋转相结合，使从较高一端进料的材料稳定地流向较低一端。
这种设计促进了连续批量加工，通过最大限度地减少人工材料处理，使其在粉末加工等应用中非常高效。
控制工艺环境
工作管作为加工材料的密封容器。这允许精确控制内部气氛，这对于许多化学反应和材料合成应用至关重要。
关键尺寸参数及其影响
选择炉子需要了解每个尺寸如何影响您的工艺。标准范围提供了一个基线，但它们之间的相互作用才是最重要的。
管径（0.9米至1.8米）
直径是决定炉子体积和处理量的主要因素。直径越大，每小时可处理的材料就越多。
然而，管子越宽意味着热量必须穿透更深的材料层，这可能使得在批次核心实现完美的温度均匀性更具挑战性。
管长（9.1米至18.3米）
管的长度，结合其转速和倾斜角度，决定了停留时间——材料在炉内停留的时间。
需要较长管来满足需要逐步加热、延长反应时间或通过多个加热区管理复杂温度曲线的工艺。
管壁厚度
尽管不是主要尺寸，但管壁厚度是影响耐用性和热响应的关键参数。较厚的管壁提供更大的结构完整性，但热质量也更高，这意味着它会加热和冷却得更慢。
转速
转速是一个操作参数，而不是固定尺寸，但它直接与管的尺寸配合。更快的旋转增加了混合，但减少了材料与热壁接触的时间，影响了传热速率。
理解权衡
选择合适的工作管尺寸涉及平衡相互竞争的优先事项。没有单一的“最佳”尺寸，只有针对特定目标的最佳尺寸。
吞吐量 vs. 加热均匀性
较大的直径显著增加了吞吐量，但带来了加热不均匀的风险。在深层材料中实现温度一致性需要仔细优化转速和热量输入。
停留时间 vs. 占地面积
非常长的管提供了延长的停留时间，这对于缓慢的反应是理想的。然而，这直接转化为设施内非常大且昂贵的物理占地面积。
材料兼容性 vs. 成本
工作管本身的材料（例如，石英、氧化铝、金属合金）必须根据化学兼容性和耐温性进行选择。能够承受极端温度或腐蚀性气氛的高性能材料要昂贵得多。
为您的应用做出正确选择
您的工作管尺寸选择应由您的材料和工艺目标的具体要求驱动。
- 如果您的主要重点是高产量工业生产：优先选择较大的直径和长度以最大限度地提高吞吐量，并确保管的结构材料足够坚固以进行连续操作。
- 如果您的主要重点是加工热敏材料：需要一根配备多个独立温度控制区域的较长管，以执行精确的温度曲线。
- 如果您的主要重点是实现完美的工艺均匀性：您可能需要倾向于较小的直径与长度比，以确保整个材料层均匀加热，即使这会降低绝对吞吐量。
了解这些尺寸如何作为一个系统协同工作，使您能够选择一个能够为您的特定应用提供一致且高效结果的炉子。
摘要表：
| 参数 | 标准范围 | 关键影响 |
|---|---|---|
| 直径 | 0.9米至1.8米 | 决定体积、吞吐量和加热均匀性 |
| 长度 | 9.1米至18.3米 | 控制停留时间和工艺效率 |
| 厚度 | 可变 | 影响耐用性和热响应 |
| 转速 | 可调节 | 影响混合和传热速率 |
需要根据您实验室的独特需求定制旋转管式炉吗？在 KINTEK，我们利用卓越的研发和内部制造能力，提供先进的高温炉解决方案，包括旋转炉、马弗炉、管式炉、真空与气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保精确契合您的实验要求，提高效率和结果。立即联系我们，讨论我们如何支持您的工业加工目标！

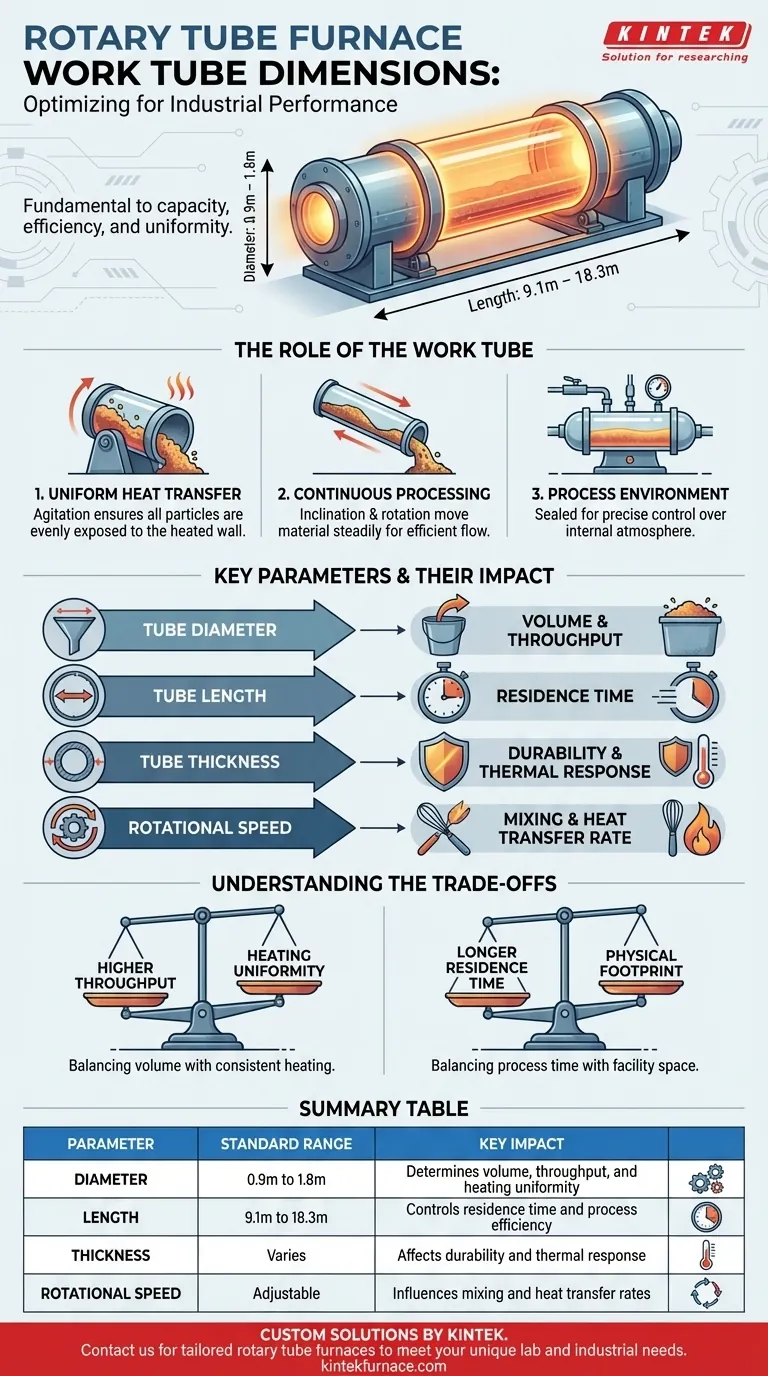

图解指南
