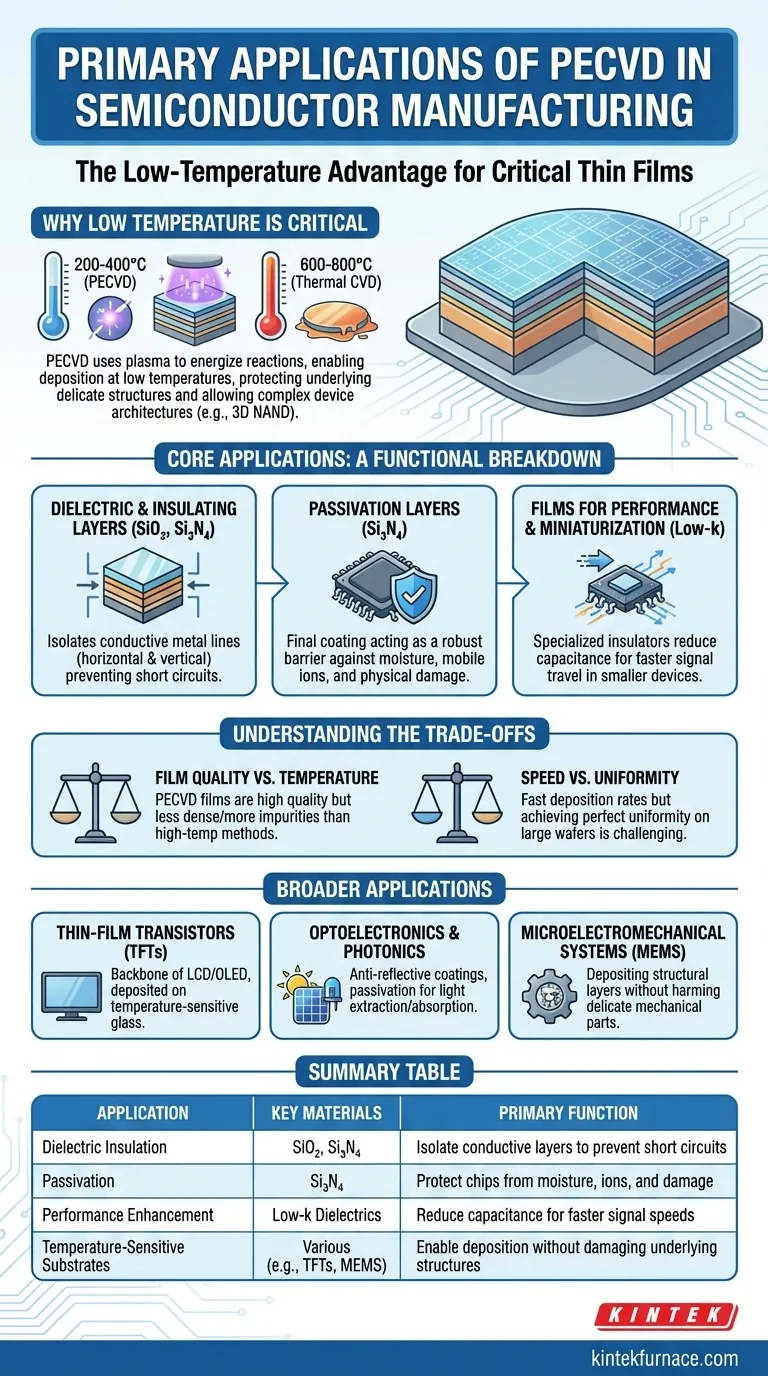

等离子体增强化学气相沉积（PECVD）是一种多功能、高效的薄膜沉积技术，广泛应用于半导体制造领域。与传统的（化学气相沉积）[/topic/chemical-vapor-deposition]相比，它利用等离子体在较低温度下增强化学反应，因此非常适合沉积集成电路、微机电系统、太阳能电池和光学设备中的关键层。PECVD 能够精确控制薄膜的厚度、应力和成分等特性，同时还能在较低的温度下工作，这使其成为现代制造工艺不可或缺的一部分。其应用范围从栅极电介质和钝化层到先进的光电子学和生物医学涂层，在速度、质量和成本效益之间取得了平衡。
要点说明：
-
栅极电介质和互连器件
- PECVD 沉积二氧化硅（SiO₂）和氮化硅（Si₃N₄），用于晶体管中的栅极绝缘和层间电介质。
- 等离子活化可实现低温沉积（<400°C），防止损坏对温度敏感的基底。
- 例如用于 CMOS 晶体管的 SiO₂ 薄膜，可确保电气隔离和可靠性。
-
钝化和保护层
- 用于封装具有保护涂层（如 Si₃N₄）的半导体器件，以防止潮湿、污染物和机械应力。
- 这对微机电系统（MEMS）器件至关重要，因为这些器件需要密封以在恶劣环境中保持性能。
-
微机电系统和先进设备制造
- 为微机电系统结构沉积牺牲层（如磷硅酸盐玻璃），然后通过蚀刻制造可移动部件。
- 由于保形膜的覆盖，可在传感器和致动器中实现高宽比功能。
-
太阳能电池制造
- 在硅太阳能电池上沉积抗反射层和钝化层（如 SiNₓ），提高光吸收和效率。
- 低温处理可保持薄膜光伏材料的完整性。
-
光学和光子应用
- 用于高亮度 LED 和 VCSEL（垂直腔表面发射激光器），用于介质镜和波导。
- 举例说明：光学过滤器中用于精确波长控制的交替氧化硅₂/二氧化硅₃N₄层。
-
摩擦学和生物医学涂层
- 为医疗植入物或工业工具沉积耐磨涂层（如类金刚石碳）。
- 食品包装：薯片袋中的薄型惰性阻隔层可延长保质期。
-
产量和成本效益
- PECVD 的沉积速度比热 CVD 快 5-10 倍，缩短了大批量晶片加工的生产时间。
- 更低的能耗（由于温度降低）可降低运营成本。
反思问题:PECVD 如何发展才能满足氮化镓或二维材料等下一代半导体的需求？
从智能手机到太阳能电池板，PECVD 的适应性将继续推动塑造我们日常生活的技术创新。
汇总表：
| 应用 | 主要优势 | 实例 |
|---|---|---|
| 栅极电介质和互连器件 | 低温沉积（<400°C）、精密 SiO₂/Si₃N₄ 薄膜 | CMOS 晶体管、层间电介质 |
| 钝化层 | 防潮/防污染、气密密封 | MEMS 设备、太阳能电池 |
| MEMS 制造 | 高宽比结构的共形覆盖、牺牲层蚀刻 | 传感器、致动器 |
| 太阳能电池制造 | 抗反射 SiNₓ层，保持薄膜完整性 | 硅光伏电池 |
| 光学/光子设备 | 介质镜/波导、波长控制 | 发光二极管、VCSEL、光学滤波器 |
| 生物医学/生物涂层 | 耐磨、惰性屏障 | 医疗植入物、食品包装 |
| 生产效率 | 比热 CVD 快 5-10 倍，能源成本更低 | 大批量晶圆加工 |
