管式炉的主要组成部分是什么？精密高温处理的关键部件

管式炉的核心是一个集成系统，专为在受控环境中进行高温材料处理而设计。实现这一目标的五个主要组件是炉管、加热元件、炉体、温度控制系统，以及在许多情况下，大气或气体循环系统。这些部件并非独立存在，而是作为一个协同单元运行，以创建精确的热环境。

管式炉不应被视为零件的集合，而应被视为一个完整的系统。从反应管到控制电子设备，每个组件都经过选择和设计，协同工作，为复杂的材料处理创造一个高度均匀和可控的“热区”。

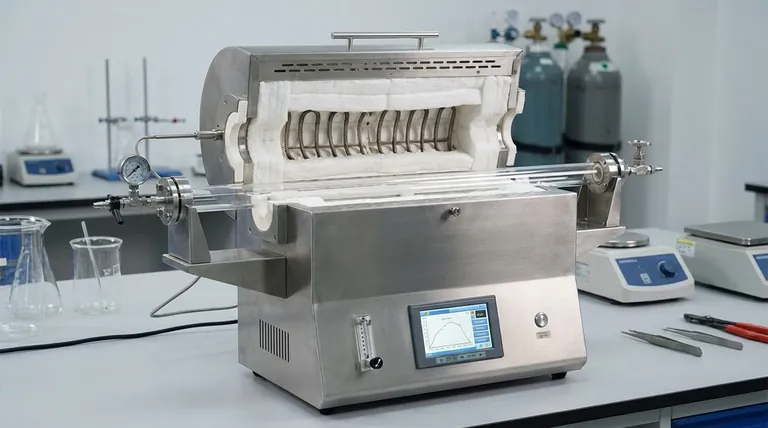

管式炉的核心组件

管式炉的主要功能是向样品施加均匀、精确的热量。这是通过几个关键组件的相互作用来实现的，每个组件都扮演着独特的角色。

炉管（反应腔）

这是放置样品并发生反应或过程的中心组件。它是一个穿过炉子加热部分的空心圆柱体。

管子的材料至关重要，根据所需的温度和化学环境选择。常见材料包括石英（适用于高达约1200°C的温度，并具有良好的抗热震性）和高纯度氧化铝（适用于更高温度，高达约1700°C，并具有出色的化学稳定性）。

加热元件（核心动力）

这些元件位于炉管外部，用于产生热量。它们从不与样品直接接触，这确保了清洁的处理环境。

元件的类型决定了炉子的最高温度。常见类型包括用于较低温度的电阻丝（如Kanthal），以及用于较高温度应用的碳化硅（SiC）或二硅化钼（MoSi2）棒。它们的排列经过设计，可在管的特定长度上创建均匀的“热区”。

炉体（隔热外壳）

炉体是容纳加热元件和炉管的外部外壳。它的作用是双重的：它提供结构支撑，更重要的是，它包含多层高级陶瓷纤维绝缘材料。

这种绝缘对于最大限度地减少热量损失至关重要，这提高了能源效率并使炉子能够达到高温。它还使外壳在触感上保持凉爽，确保操作员安全。

温度控制系统（大脑）

这是炉子的电子核心，负责高精度地执行所需的热曲线。它由一个温度传感器（通常是热电偶）和一个控制器组成。

现代炉子使用复杂的PID（比例-积分-微分）控制器来主动管理加热元件的功率。这使它们能够以设定的速率升高温度，保持精确的设定点，并防止过冲，从而确保过程的可重复性和安全性。

气氛控制系统（环境）

对于无法在环境空气中进行的过程，气氛控制系统至关重要。该系统通过真空密封法兰密封炉管的两端。

这些法兰包括用于连接真空泵以抽空空气和气体入口以引入特定环境（例如，惰性气体（如氩气、氮气）或反应性气体）的端口。这种能力是管式炉作为先进材料科学工具的独特之处。

理解权衡和关键特性

选择或操作管式炉需要理解其设计固有的折衷。一个组件的功能直接影响另一个组件的要求。

“热区”的均匀性

“热区”是管中保持稳定、均匀温度的部分。该区域的长度和均匀性对于工艺结果至关重要，尤其是在处理较大样品时。炉子可能具有单个加热区或多个区域，每个区域都有自己的控制器，以扩展或微调热区的均匀性。

材料兼容性和温度

最高操作温度是一个主要规格，但它受限于系统中最薄弱的环节。氧化铝管可以承受1700°C，但如果加热元件只能达到1200°C，则系统仅限于1200°C。同样，石英管不应在能够达到1500°C的炉子中使用，因为它会失效。

气氛、真空与空气

一个简单的管式炉可能只设计用于在空气中加热。气氛炉增加了通入惰性或反应性气体的能力。真空炉增加了真空泵和兼容的法兰，以完全去除大气。每个控制级别都会增加系统的复杂性和成本。

为您的应用做出正确选择

您的具体目标将决定需要哪种炉子配置。

如果您的主要重点是在空气中进行基本热处理或煅烧：一个简单的炉子，带有一个坚固的温度控制器和合适的氧化铝或石英管就足够了。
如果您的主要重点是退火敏感材料或防止氧化：您需要一个带有完整气氛控制系统的炉子，用于用惰性气体吹扫。
如果您的主要重点是薄膜沉积（CVD）或脱气：一个高真空系统，带有精确的气体流量控制器和扩展的均匀热区是必不可少的。
如果您的主要重点是达到极端温度（>1400°C）：您必须选择配备高温元件（SiC或MoSi2）和高纯度氧化铝管的炉子。

最终，了解这些核心组件如何协同工作，使您能够选择正确的工具并设计成功的热处理工艺。

总结表：

组件	功能	主要特点
炉管	容纳样品和反应	由石英（高达1200°C）或氧化铝（高达1700°C）制成，具有化学稳定性
加热元件	在管周围产生热量	类型包括电阻丝、SiC或MoSi2，用于均匀热区
炉体	提供绝缘和结构支撑	使用陶瓷纤维以最大限度地减少热量损失并确保安全
温度控制系统	管理热曲线	包括PID控制器和热电偶，实现精度控制
气氛控制系统	控制气体环境	具有真空泵和气体入口，用于惰性或反应性气氛
