Pecvd 的几何涂层功能是什么？实现复杂表面的精密镀膜

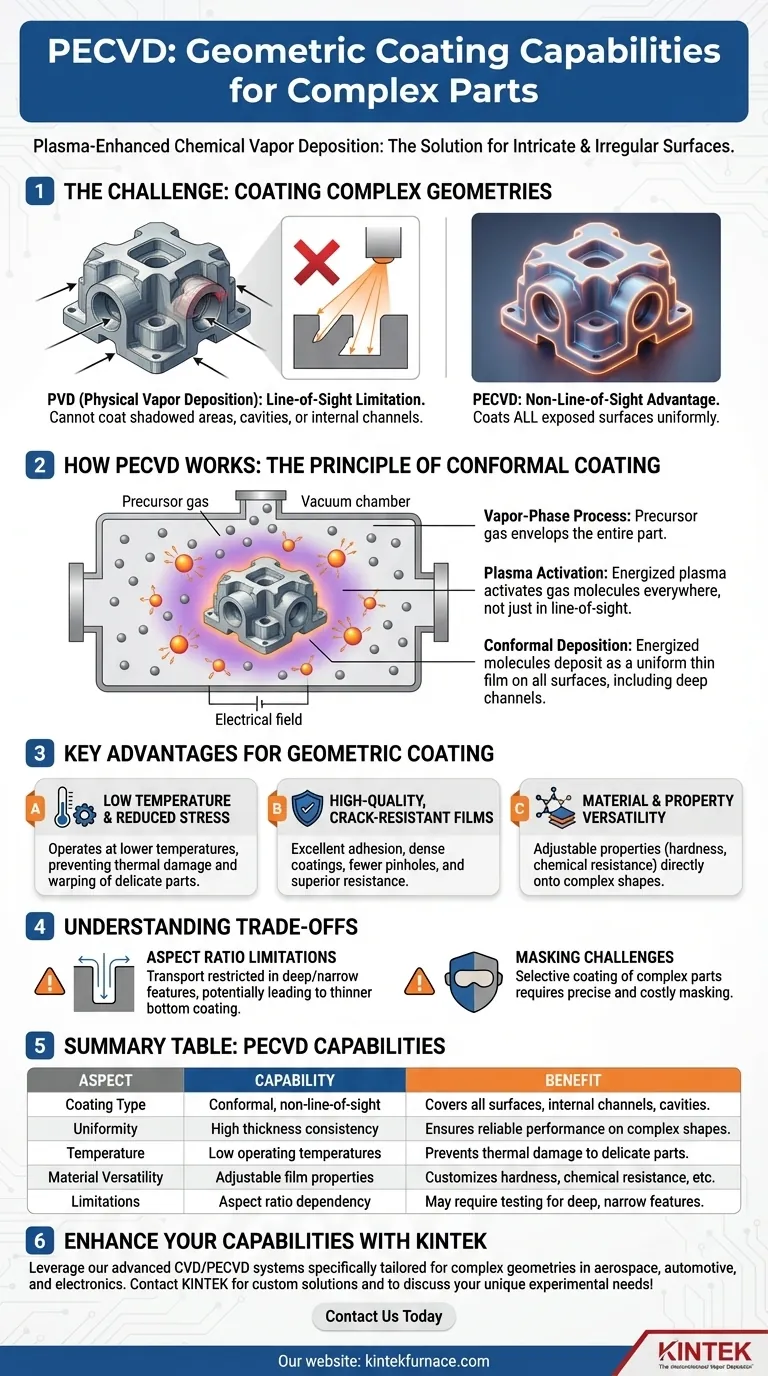

等离子体增强化学气相沉积（PECVD）是一种多功能薄膜沉积技术，能够在复杂的几何形状和不规则表面上均匀镀膜。与传统的化学气相沉积与其他化学气相沉积方法相比，PECVD 的工作温度较低（低于 200°C），因此适用于对热敏感的基底。它可以沉积包括硅基薄膜和类金刚石碳在内的多种材料，应用范围涵盖航空航天、电子、光学和包装等领域。该技术对复杂形状的适应性源于其等离子体驱动沉积工艺，即使在具有挑战性的表面上也能确保一致性。

要点说明：

复杂几何形状上的均匀涂层
- PECVD 擅长在具有复杂设计的部件上进行涂层，如航空航天部件、汽车部件和微电子部件。
- 等离子体增强工艺可确保在不规则表面（包括深沟、尖锐边缘和三维结构）上均匀沉积。
- 这种能力消除了沉积后加工或抛光的需要，节省了制造时间和成本。
低温操作
- 传统的 CVD 需要 1000°C 左右的温度，而 PECVD 的工作温度低于 200°C。
- 因此，它非常适合聚合物、某些金属和预装组件等在高温下会降解的热敏材料。
- 降低热应力还能最大限度地减少脆弱基材的翘曲或变形。
材料多样性
- PECVD 可沉积各种功能薄膜，包括
  - 用于绝缘或阻挡层的氧化硅 (SiO₂)
  - 氮化硅 (Si₃N₄) 用于钝化或硬涂层
  - 用于耐磨损的类金刚石碳 (DLC)
  - 用于光伏应用的非晶硅
- 通过选择前驱体气体（如 SiH₄、NH₃、N₂O），可定制折射率、硬度或导电率等薄膜特性。
设备配置
- 直接 PECVD： 使用与基底直接接触的电容耦合等离子体，适用于较简单的几何形状。
- 远程 PECVD： 在腔室外产生等离子体（电感耦合），减少离子轰击损伤。
- 高密度 PECVD (HDPECVD)： 结合两种方法，可提高沉积速率，改善复杂形状的阶跃覆盖率。
行业应用
- 电子： 半导体上的绝缘层或导电层。
- 光学： 镜片：防反射或防刮涂层。
- 包装： 保护食品或药品的阻隔膜
- 机械工程： 工具的耐磨涂层。

您是否考虑过 PECVD 对复杂零件进行涂层的能力如何通过减少对二次加工的需求来简化您的供应链？从智能手机屏幕到卫星部件，这项技术悄然实现了创新，证明了它在现代制造业中的关键作用。

汇总表：

特点	PECVD 的优势
复杂几何形状	在三维结构、深沟和尖锐边缘上均匀镀膜，无需后加工。
低温	工作温度低于 200°C，非常适合聚合物和金属等热敏基材。
材料多样性	可沉积 SiO₂、Si₃N₄、DLC 和非晶硅，适用于各种应用。
设备选项	用于定制沉积的直接、远程和高密度 PECVD 配置。
行业应用	电子、光学、包装和机械工程涂层。
