等离子体增强化学气相沉积（PECVD）是一种多功能薄膜沉积技术，它利用等离子体增强化学反应，与传统的化学气相沉积相比，能在更低的温度下生成高质量的涂层。其应用领域涵盖半导体、光学和消费电子等行业，可沉积抗反射涂层、介电薄膜和疏水表面等功能层。PECVD 能够定制薄膜特性，使其成为从光纤通信到智能设备等先进技术不可或缺的一部分。

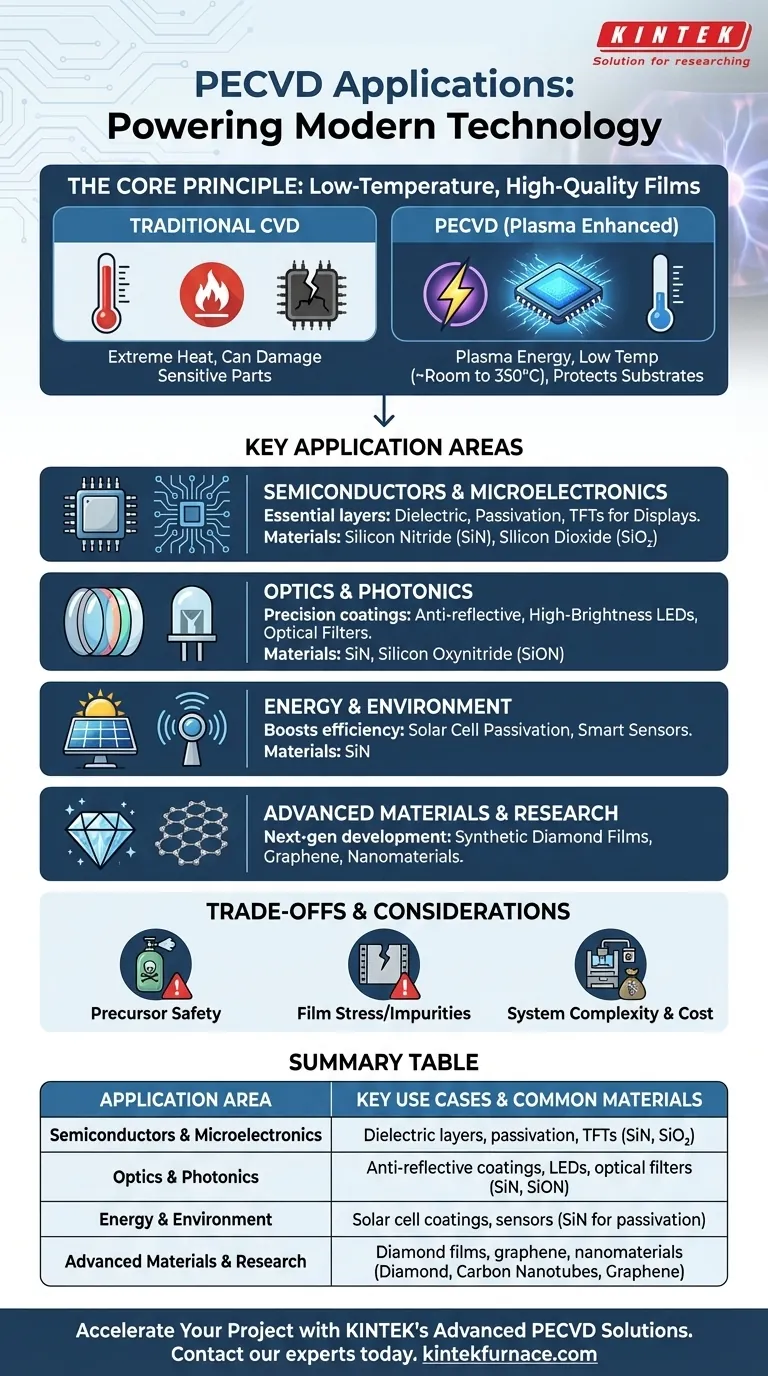

要点详解：
-
PECVD 的核心机制
PECVD 利用等离子体电离气体前驱体，降低化学反应所需的能量。这使得沉积温度可低至 200-400°C，从而与聚合物或预制电子元件等热敏基底兼容。等离子体产生的活性物质（如自由基、离子）可形成具有精确化学计量的致密、均匀薄膜，这对于半导体绝缘层或光学涂层等应用至关重要。 -
主要工业应用
- 半导体:沉积氮化硅 等离子体增强化学气相沉积 等离子体增强化学气相沉积）绝缘层和钝化膜。
- 光学:为透镜、显示器和光纤制作抗反射涂层，增强光的传输。
- 光伏:在太阳能电池中形成抗反射层和阻挡层，以提高效率和耐用性。
- 消费电子产品:用于智能手机屏幕、可穿戴设备和可听设备的防刮伤或疏水表面。
-
与传统 CVD 相比的优势
- 温度更低:可对塑料和预装设备进行涂层，而不会造成热损伤。
- 多功能性:可在单个系统中沉积多层叠层（如介电+疏水）。
- 可扩展性:可适应批量或卷对卷加工，适合大批量生产。
-
新兴和特殊用途
- 智能传感器:为汽车和 HVAC 传感器沉积功能层，提高灵敏度和使用寿命。
- 生物传感器:为医疗设备镀上生物兼容或防污薄膜。
- 先进材料:促进用于柔性电子产品的类石墨烯薄膜的生长。
-
工艺优化趋势
现代 PECVD 系统侧重于- 等离子源设计:使用射频、微波或脉冲等离子体来控制薄膜应力和均匀性。
- 层叠:组合材料（如 SiO₂/SiNₓ）以获得定制的光学/电气性能。
- 环保型前驱体:在保持薄膜性能的同时，减少有害气体的使用。
PECVD 对各种材料和基底的适应性确保其在从智能城市到可穿戴健康监测器等新一代技术中发挥作用。它的低温能力将如何进一步革新柔性电子产品？
汇总表：
| 应用 | 关键应用案例 | PECVD 的优势 |
|---|---|---|
| 半导体 | 集成电路的绝缘层和钝化膜 | 更低的温度、精确的化学计量 |
| 光学 | 用于透镜、显示器和光纤的抗反射涂层 | 增强透光性、均匀沉积 |
| 光伏 | 太阳能电池中的抗反射层和阻挡层 | 提高效率和耐用性 |
| 消费电子 | 智能设备的抗划伤/疏水表面 | 与热敏基底（如塑料）兼容 |
| 新兴用途 | 智能传感器、生物传感器、类石墨烯薄膜 | 实现柔性电子器件和生物兼容涂层 |
