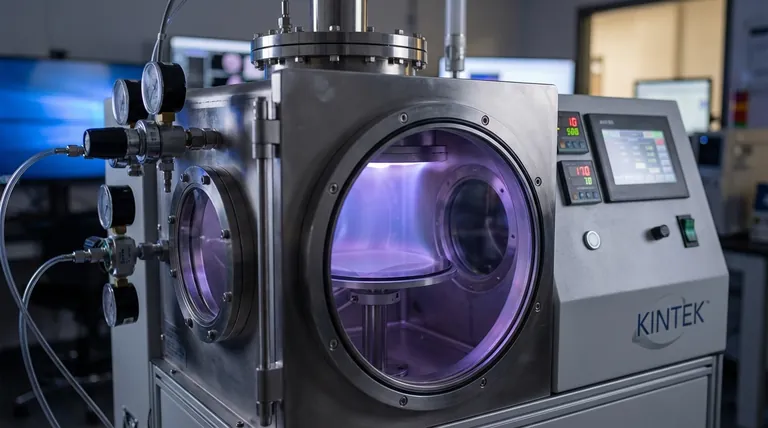

化学气相沉积（CVD）是一种通用的薄膜沉积技术，广泛应用于微电子、光学和先进材料等行业。它将前驱气体引入反应室，在反应室中分解或反应，在基底上形成固体薄膜。该工艺可采用不同的方法进行定制，每种方法都适合特定的材料或应用。主要的 CVD 类型包括用于金刚石薄膜的热丝 CVD、用于低温沉积的等离子体增强 CVD、用于复杂涂层的气溶胶辅助 CVD 以及用于金属氧化物的直接液体喷射 CVD。这些方法利用不同的能源（热、等离子）和前驱体状态（气体、气溶胶、液体）来实现精确的材料特性。
要点说明：
-
热丝 CVD (HFCVD)
- 使用电加热丝（通常是钨）对 CH₄-H₂ 混合物等前驱气体进行热分解。
- 由于高温（2000°C 以上）会产生活性碳物种，因此是合成金刚石薄膜的理想选择。
- 应用：对金刚石硬度要求较高的切割工具、散热器和耐磨涂层。
-
等离子体增强 CVD (PECVD)
- 利用等离子体（离子化气体）在较低温度（300-500°C）下进行反应，从而减少基底上的热应力。
- 可沉积用于微电子的氮化硅（Si₃N₄）和用于太阳能电池的非晶硅（a-Si）等材料。
- 优点沉积速度更快，与聚合物等对温度敏感的材料兼容。
-
气溶胶辅助 CVD (AACVD)
- 利用气溶胶液体前驱体，可沉积复杂或多组分材料（如金属氧化物或掺杂薄膜）。
- 适用于要求精确化学计量或纳米结构形态的涂层。
- 例如用于触摸屏或光伏电池的透明导电氧化物 (TCO)。
-
直接液体注射 CVD（DLI-CVD）
- 在进入反应室之前将液体前驱体注入汽化器，适用于低挥发性化合物。
- 常用于在真空炉系统中沉积金属氧化物（如 Al₂O₃、TiO₂）。 真空炉系统 用于防腐蚀涂层。
- 优点与气相法相比，可更好地控制前驱体的输送和薄膜的均匀性。
-
其他著名的 CVD 变体
- 低压气相沉积（LPCVD）:在减压条件下运行，用于半导体制造中的高纯度薄膜。
- 原子层沉积（ALD）:一种通过连续前驱体脉冲制造超薄、保形薄膜的 CVD 子类。
- 燃烧式 CVD（CCVD）:使用火焰反应进行快速、大面积沉积，如碳纳米管。
-
特定应用考虑因素
- 微电子学:PECVD 和 LPCVD 主要用于介电层（SiO₂）和导电迹线（多晶硅）。
- 光学:AACVD 和 DLI-CVD 生产出具有定制折射率的抗反射涂层。
- 能量存储:源自 HFCVD 的石墨烯薄膜可增强电池电极和超级电容器的性能。
每种 CVD 类型都能在温度、沉积速率和材料特性之间取得平衡。例如，HFCVD 擅长硬度，而 PECVD 的较低温度则适合脆弱的基底。了解这些细微差别有助于采购人员选择符合其材料目标和预算限制的设备（如等离子发生器或灯丝阵列）。
汇总表：
| CVD 类型 | 主要特点 | 常见应用 |
|---|---|---|
| 热丝 CVD (HFCVD) | 高温（2000°C 以上），适用于金刚石薄膜 | 切割工具、散热器、耐磨涂层 |
| 等离子体增强型 CVD (PECVD) | 低温（300-500°C），利用等离子体加快沉积速度 | 微电子、太阳能电池 |
| 气溶胶辅助 CVD (AACVD) | 使用气溶胶前驱体制造复杂涂层 | 透明导电氧化物 (TCO) |
| 直接液态喷射 CVD（DLI-CVD） | 利用液体前驱体进行精确控制，形成均匀的薄膜 | 金属氧化物涂层（如 Al₂O₃、TiO₂等） |
| 低压化学气相沉积（LPCVD） | 减压条件下的高纯薄膜 | 半导体制造 |
