什么是Pecvd设备？低温薄膜沉积指南

从本质上讲，等离子体增强化学气相沉积（PECVD）设备是一种旨在将高质量薄膜沉积到基板上的系统。与依赖高温来驱动化学反应的传统化学气相沉积（CVD）不同，PECVD利用激发态等离子体在显著更低的温度下实现沉积，这使其成为现代材料工程中不可或缺的技术。

PECVD的基本优势在于它能够避免对极端高温的需求。通过使用等离子体分解前驱体气体，它可以在传统高温工艺会损坏或破坏的材料上制造高性能薄膜。

PECVD的工作原理：用能量代替热量

要理解该设备，首先必须了解其过程。PECVD通过引入等离子体形式的能量，在真空中操纵化学反应。

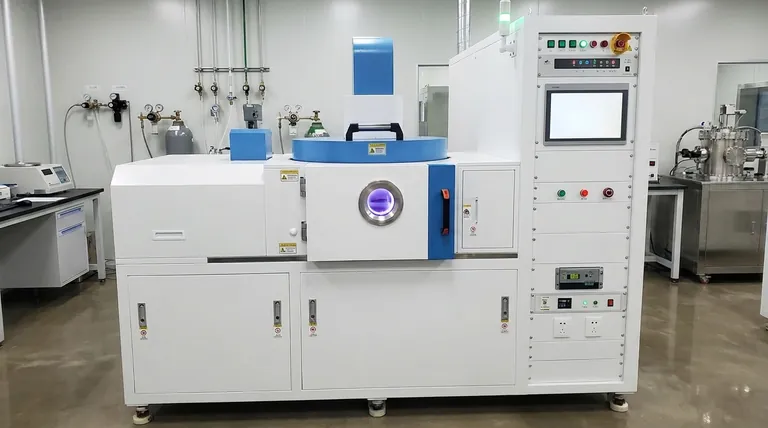

PECVD系统本质上是一个受控环境。它由一个用于去除大气污染物、引入精确量的前驱体气体的真空室、气体入口和一组电极组成。

这些电极连接到射频（RF）或微波电源，这是产生等离子体的“引擎”。基板放置在其中一个电极上，该电极通常可以加热或冷却以微调工艺。

过程始于将基板放置在腔室内部并建立真空。然后引入前驱体气体，例如用于氮化硅薄膜的硅烷（SiH₄）和氨气（NH₃）。

接下来，激活射频电源，在电极之间产生强大的电场。该电场激发气体，将电子从原子中剥离，形成一种发光的、电离的气体，称为等离子体。

在此等离子体中，高反应性离子和自由基在较低的整体温度下形成。这些活性物质随后轰击基板表面，在那里它们发生反应并结合，形成致密、均匀的薄膜。

选择PECVD通常是一个战略决策，其驱动力是它在与其他方法（如物理气相沉积（PVD）或高温CVD）难以实现的独特优势组合。

这是PECVD的决定性特征。通过在较低温度下（通常低于350°C）运行，它允许在聚合物、塑料和某些半导体器件等温度敏感的基板上进行沉积，而不会造成热损伤。

PECVD薄膜以其优异的质量而闻名。它们表现出高密度、更少的针孔、对基板的强附着力以及降低的内应力，这使得它们不易开裂。结果是更耐用、更可靠的涂层。

等离子体中活性物质的高反应性带来了非常快的薄膜生长速度。对于某些材料，如氮化硅，沉积速率可以比传统CVD快160倍以上，从而提高了制造环境中的产量。

该过程非常灵活。通过调整气体成分、压力和等离子体功率，工程师可以精确调整薄膜的特性，例如其耐化学性或光学特性。它也非常适合均匀地涂覆复杂的、三维的表面。

并非所有PECVD系统都是相同的。反应器的特定设计决定了其能力和理想应用。了解这些差异是选择正确工具的关键。

直接PECVD，也称为容性耦合等离子体（CCP），是最常见的配置。基板直接放置在等离子体中，使其同时暴露于化学物质和离子轰击，这可以增强薄膜密度。

远程PECVD在单独的腔室中产生等离子体。只有化学反应性物质流向基板，而不是高能离子。这种更温和的工艺非常适合在必须避免离子引起的损伤的极敏感电子材料上沉积薄膜。

这种先进技术结合了电感耦合等离子体（ICP）源以产生非常致密的等离子体，并在基板上具有单独的容性耦合偏置。HDPECVD提供了更高的沉积速率，并允许独立控制薄膜特性，使其成为要求苛刻的半导体应用的强大工具。

虽然功能强大，但PECVD并非万能的解决方案。该设备复杂，在真空下运行，需要大量的资本投资和维护。一些工具的“半洁净”特性意味着，如果没有特定的设计考虑，它们可能不适合最严格的超高纯度半导体制造生产线。

您的具体目标决定了PECVD是否是您项目的正确技术。

最终，PECVD设备使您能够制造出仅靠热量无法制造的先进材料。
