旋转管式炉的结构特点是什么？探索其关键部件和优势

旋转管式炉的核心特点是其居中的旋转工艺管，该管内衬耐火材料并以微小角度安装。这种独特的结构并非随意设计；它是专门设计用于在受控气氛下将物料从一端连续输送到另一端，同时进行翻滚，从而确保极其均匀的热处理和混合。

旋转管式炉的决定性结构——倾斜、旋转且间接加热的管——是实现在精确受控气氛下卓越热均匀性和连续物料处理的直接解决方案。

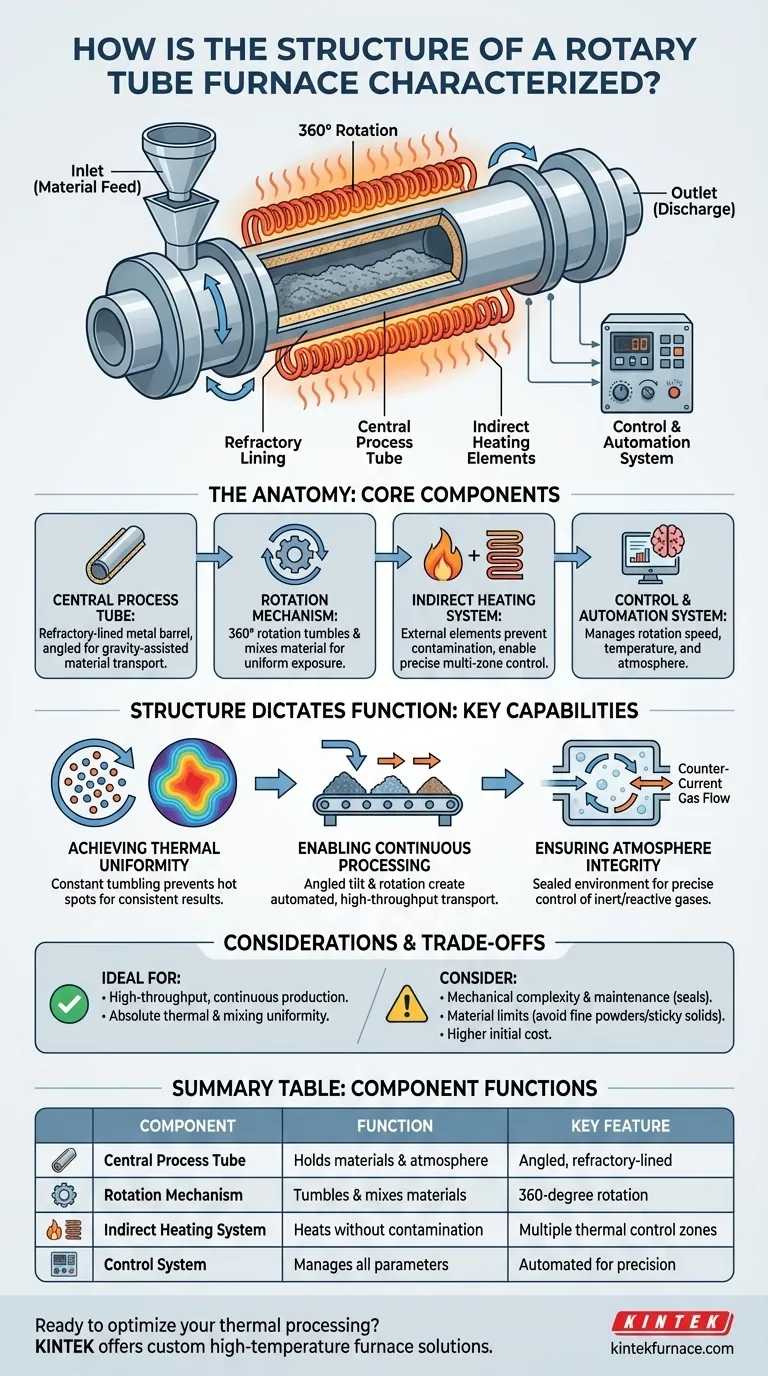

旋转管式炉的结构解析

要理解其功能，我们必须首先分解其基本结构部件。每个部件都在炉子的整体性能中发挥关键作用。

中心工艺管

这是系统的核心。它通常是一个金属筒或滚筒，用于容纳工艺物料和气氛。

内部衬有耐火材料，旨在承受极端温度并保护外部金属结构。

至关重要的是，整个管组件以微小角度安装。这种倾斜利用重力帮助物料在旋转时通过炉子。

旋转机构

炉子设计成围绕其中心轴旋转360度。

这种旋转有两个主要目的：它连续翻动物料以确保每个颗粒都暴露在相同的热量下，并且它诱导混合或搅拌，这对于许多化学反应至关重要。

间接加热系统

旋转管式炉采用间接加热设计。加热元件位于工艺管外部。

这种分离可以防止样品被加热元件污染，并允许高度精确的温度控制。

先进的系统在管的整个长度上设有多个热控制区，允许物料在通过炉子时具有定制的温度曲线。

控制和自动化系统

物理炉体结构由电气控制部分管理。

该系统管理所有关键参数，包括管的旋转速度、每个加热区的温度以及工艺气氛的组成。现代控制系统可实现高度自动化和远程监控。

结构如何决定功能

旋转管式炉独特的结构直接实现了其最有价值的功能。这种设计是解决热处理中常见挑战的方案。

实现热均匀性

持续旋转是防止热点的关键。通过翻动物料，炉子确保热量在样品批次中均匀分布，从而产生高度一致和可重复的结果。

实现连续加工

与静态批量炉不同，微小倾斜和受控旋转的结合创建了一个自动物料输送系统。

物料从较高的一端（入口）进料，并缓慢地移动到较低的一端（出口），使得该炉非常适合连续、高吞吐量的生产环境。

确保气氛完整性

封闭的管子创造了一个密封环境。这允许精确控制内部气氛。

可以引入气体——无论是惰性、氧化性还是还原性——以促进特定的化学过程，如煅烧或热解。通常，气体与物料流向相反（逆流），以最大限度地提高反应效率。

了解权衡

没有任何技术是万能的解决方案。旋转管式炉的专业结构伴随着特定的考虑因素。

复杂性和维护

旋转机构的引入增加了运动部件。入口和出口处的密封件对于保持气氛完整性至关重要，并且容易磨损，需要定期检查和维护。

材料适用性

此设计非常适合颗粒状、结晶状或自由流动的粉末和小部件。极细的粉末可能会夹带在工艺气流中，而粘性或团聚的材料可能会积聚在管壁上，从而妨碍性能。

可扩展性和成本

虽然旋转管式炉对于连续加工效率很高，但与更简单的静态批量炉相比，其初始资本投资可能更高。其机械复杂性也可能影响长期的运营成本。

为您的工艺做出正确的选择

您的具体目标将决定这种炉子结构是否适合您的应用。

如果您的主要重点是高吞吐量、连续生产：倾斜旋转管实现的自动物料输送是一个决定性的优势。
如果您的主要重点是绝对的样品均匀性：持续的翻滚动作提供了优于任何静态炉设计的卓越热一致性和混合。
如果您的主要重点是在有限预算下处理少量静态批次：更简单的非旋转式批量管式炉或马弗炉可能是一个更具成本效益的解决方案。

了解这种结构使您能够将正确的热处理技术与您的特定材料和生产目标相匹配。

总结表：

组件	功能	主要特点
中心工艺管	容纳物料和气氛	倾斜，内衬耐火材料，具有耐热性
旋转机构	翻滚和混合物料	360度旋转，确保均匀暴露
间接加热系统	无污染加热	多个热控制区
控制系统	管理旋转、温度、气氛	自动化，实现精确和监控
