Cvd 可以生产哪些类型的材料？解锁多功能薄膜和先进材料

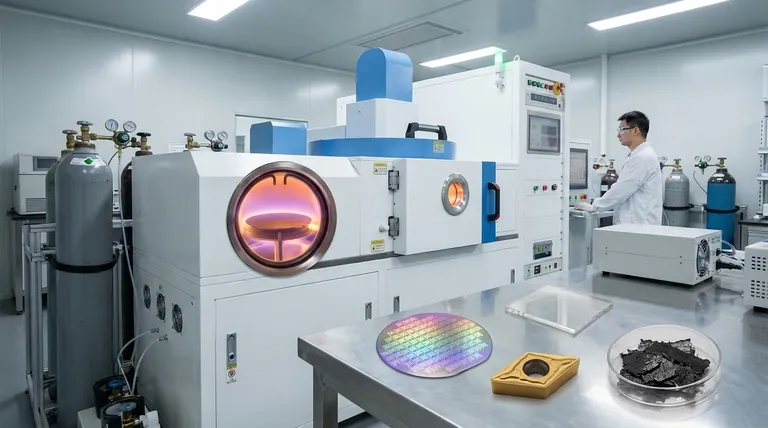

简而言之，化学气相沉积（CVD）是一种用途极其广泛的技术，能够生产种类繁多的材料。它能够沉积从简单金属和合金到复杂半导体、先进陶瓷以及石墨烯和合成金刚石等革命性碳纳米结构的一切材料。这种灵活性使 CVD 成为从微电子到航空航天等行业的基石技术。

CVD 的强大之处不仅在于它能创造的材料，更在于它创造这些材料的方式。通过在分子水平上进行化学反应，它可以精确控制超纯、高性能薄膜和复杂结构的生长，而这些材料通常是其他方法无法生产的。

CVD 如何实现如此高的通用性

CVD 适应性的核心在于其基本工艺。它不熔化和铸造材料；它利用气体从头开始构建材料。

沉积过程

一种挥发性化合物，称为前体气体，被引入高温反应室。高温导致气体反应或分解，由此产生的固体材料逐层沉积在基底上。

原子级别的控制

由于材料是原子级堆积的，工程师可以精确控制其厚度、纯度和晶体结构。通过简单地改变前体气体、温度或压力，可以在相同的设备中生产出完全不同的材料。

关键材料类别细分

CVD 可生产的材料范围广泛，几乎服务于现代技术的每个领域。

元素和金属薄膜

CVD 广泛用于沉积高纯度元素层。这些是半导体工业的基础。

例子包括硅（大多数计算机芯片的基础）、钨、钽和铼。这些薄膜在微电子中用作导体、阻挡层和结构组件。

先进陶瓷和硬质涂层

CVD 擅长制造极其坚硬、耐腐蚀和耐热的陶瓷薄膜。

该类别包括碳化物（例如，碳化硅、碳化钨）、氮化物（例如，氮化钛）和氧化物（例如，氧化铝、氧化锆）。这些涂层应用于切削工具、发动机部件和工业设备，以显著延长其使用寿命。

碳基同素异形体

一些最先进的材料是通过专门的 CVD 工艺生产的。

这包括合成金刚石薄膜，因其硬度和光学透明度而受到重视，以及石墨烯和碳纳米管，它们是具有革命性电子和机械性能的二维和一维材料。

复杂化合物和二维材料

除了简单的元素，CVD 还可以合成复杂的化合物和下一代材料。

例子包括用于先进太阳能电池和医学成像的量子点，以及过渡金属二硫化物（TMDC），这是另一类正在探索用于下一代电子产品和光学器件的二维材料。

了解权衡

虽然功能强大，但 CVD 并非万能解决方案。它需要对设备和专业知识进行大量投资。

工艺复杂性

CVD 系统通常需要高真空和非常高的温度，这使得设备购置和操作成本高昂。对气体流量、温度和压力的精确控制对于获得均匀、高质量的结果至关重要。

前体处理

CVD 中使用的前体化学品可能具有剧毒、易燃或腐蚀性。这需要严格的安全协议和专门的处理基础设施，增加了操作的复杂性和成本。

沉积速率

与一些其他涂层方法（如物理气相沉积 (PVD) 或电镀）相比，CVD 的沉积速率可能相对较慢。这使得它非常适合薄而高性能的薄膜，但对于沉积非常厚的块状层则不太实用。

将其应用于您的目标

合适的材料完全取决于您需要解决的问题。

如果您的主要关注点是微电子：您将依赖 CVD 沉积超纯硅、钨和介电薄膜，如二氧化硅。
如果您的主要关注点是耐磨性：您将使用 CVD 将硬质陶瓷涂层（如氮化钛或碳化钨）应用于工具和机械部件。
如果您的主要关注点是先进研究：您将探索 CVD 合成尖端材料，如石墨烯、碳纳米管或量子点，用于下一代设备。
如果您的主要关注点是光学或恶劣环境：您可以使用 CVD 制造用于窗口的保护性金刚石薄膜或用铱等惰性金属涂覆组件。

最终，CVD 提供的无与伦比的控制能力使您能够根据您的特定应用定制具有特定性能的材料。

总结表：

材料类别	示例	主要应用
元素和金属薄膜	硅、钨、钽	微电子、导体
先进陶瓷和硬质涂层	碳化硅、氮化钛	切削工具、发动机部件
碳基同素异形体	石墨烯、合成金刚石	电子产品、光学器件
复杂化合物和二维材料	量子点、TMDCs	太阳能电池、下一代电子产品
