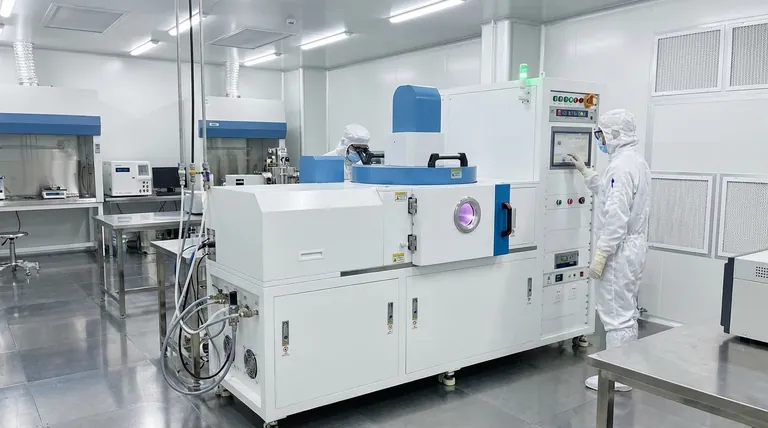

其核心，化学气相沉积 (CVD) 是一种复杂的制造工艺，通过气体构建高纯度、高性能的固体材料和薄膜。它的作用是将反应性前体气体引入腔室，然后气体在基材表面分解并反应，形成新的固体层。这项技术是现代电子制造的基石，对于在众多行业中创建先进的保护涂层至关重要。
CVD 的真正作用不仅仅是涂覆表面，而是以原子级精度构建新的材料层。这种对厚度、纯度和成分无与伦比的控制，正是 CVD 对于制造微芯片等复杂器件和高耐用部件不可或缺的原因。
CVD 的基本工作原理
要了解 CVD 的作用，您必须首先了解其机制。该过程是一个精心编排的物理和化学事件序列，一次构建一层原子或分子薄膜。
核心原理：从气体到固体
整个过程在真空或受控压力下的反应室中进行。将含有所需薄膜材料原子（例如硅、碳、氮）的前体气体引入该腔室，待涂覆的部件（称为基材）在该腔室中等待。
步骤 1：传输和吸附
首先，前体气体分子必须穿过腔室并到达基材表面。一旦到达那里，它们通过称为吸附的过程物理附着到表面。这为接下来的关键步骤定位了分子。
步骤 2：表面反应和薄膜生长
这是 CVD 的核心。能量（通常以高热量的形式）施加到基材上。这种能量触发化学反应，导致前体气体分子分解或反应，将所需的固体材料直接沉积到表面上。前体分子的其余部分，现在是气态副产品，被留下。
步骤 3：副产物去除
最后，这些气态副产物从反应室中清除，通常通过真空系统。这确保了沉积的薄膜是纯净的，并且反应可以不间断地继续进行，将薄膜生长到其精确的目标厚度。
为什么 CVD 对现代制造业至关重要
CVD 工艺的精确性使得创建通过其他方法无法实现的材料和结构成为可能。其影响在高科技领域最为深远。
半导体工业的基础
CVD 在制造半导体中是不可或缺的。它用于沉积构成现代集成电路或微芯片中数十亿晶体管的超薄绝缘（介电）层和导电通路。该工艺允许精确控制这些微观电子元件可靠运行所需的薄膜厚度和纯度。
创建先进的保护涂层
除了电子产品，CVD 还用于在机械零件、切削工具和其他部件上沉积极其坚硬耐用的涂层。这些涂层通常由氮化钛或类金刚石碳等材料制成，可保护表面免受氧化、腐蚀和磨损，从而大大延长了底层部件的使用寿命和性能。
赋能未来技术
CVD 的多功能性使其成为研发领域的关键工具。它用于合成新型纳米材料，为太阳能电池创建高效层，并开发用于下一代电池和储能设备的先进材料。
了解权衡
虽然功能强大，但 CVD 并非万能解决方案。了解其局限性是有效应用的关键。
高温和基材限制
许多 CVD 工艺需要极高的温度才能启动必要的化学反应。这可能会阻止使用对热敏感的基材，例如某些塑料或低熔点金属。
前体化学和安全性
CVD 中使用的前体气体可能具有剧毒、易燃或腐蚀性。这需要复杂且昂贵的安全协议、气体处理系统和废气处理，增加了操作的复杂性。
工艺复杂性和成本
CVD 系统是复杂的、高成本的资本设备。实现稳定、可重复的工艺需要精确控制多个变量，包括温度、压力和气体流量，这需要大量的工艺工程专业知识。
如何将其应用于您的目标
您考虑 CVD 的原因将决定您如何处理它。
- 如果您的主要关注点是尖端电子产品：CVD 是行业标准，对于通过其无与伦比的精度实现所需的器件性能至关重要。
- 如果您的主要关注点是提高机械耐用性：CVD 为暴露在极端磨损或腐蚀环境中的部件提供卓越、均匀且紧密结合的保护涂层。
- 如果您的主要关注点是材料研究和开发：CVD 是一个高度灵活的平台，用于合成具有定制化学和物理性质的新型薄膜。
最终，掌握 CVD 不仅仅是应用涂层；它是在原子层面设计新材料，以实现前所未有的性能。
总结表：
| 方面 | 主要细节 |
|---|---|
| 工艺 | 在受控条件下在基材上进行气相沉积 |
| 主要应用 | 半导体制造、保护涂层、纳米材料 |
| 主要优点 | 原子级精度、高纯度、均匀薄膜 |
| 局限性 | 高温、有毒前体、高成本和复杂性 |
