自动循环高温箱式电阻炉的主要功能是通过程序化的热应力来严格评估涂层样品的耐久性。它通过执行预设的温度控制曲线来运行，使样品在极端高温（通常达到1100°C）和快速强制冷却（降至约100°C）之间交替。
该设备的核心价值在于其能够复制涡轮发动机严苛的“启停”运行周期。通过在受控环境中加速这些温度变化，可以暴露由热失配引起的失效点，从而为涂层的预期寿命和可靠性提供可量化的指标。
自动热循环的机械原理
精确的加热曲线
炉子不仅仅是维持一个静态温度。它利用电阻加热，按照特定的、预设的程序曲线将温度升高到1100°C。
强制冷却集成
为了模拟实际操作中快速的温度下降，系统采用了压缩空气。这可以快速将温度降至100°C，产生急剧的温度梯度。
连续自动化
该设备的“自动”性质允许这些加热和冷却阶段无限期地重复，无需人工干预。这确保了数百甚至数千次循环的一致性，这对于统计有效性是必需的。
模拟实际应力因素
复制涡轮运行
每次发动机启动（加热）和关闭（冷却）时，涡轮叶片都会承受极大的应力。该炉模仿这些特定的启停周期，以预测部件在多年使用中的表现。
暴露热失配
材料在加热时以不同的速率膨胀和收缩。该设备专门针对基材与其涂层之间的“热失配”。
加速失效检测
通过将多年的热应力浓缩到较短的测试周期中，工程师可以确定涂层的“失效寿命”。这可以防止不可靠的材料进入制造阶段。
测试中的关键考虑因素
隔离热应力
重要的是要认识到此测试隔离了热膨胀和收缩问题。它专门针对层与层之间结合的完整性，而不是一般的机械强度。
强制冷却的严酷性
使用压缩空气会产生比自然冷却更剧烈的冲击。虽然对于测试效率很高，但在将实验室结果与现场数据相关联时，必须考虑这种强度。
根据您的目标做出正确的选择
为了最大限度地利用热循环疲劳测试，请将您的方法与具体的工程目标保持一致：
- 如果您的主要关注点是可靠性预测：专注于样品在出现可见裂纹之前所能承受的总循环次数，以估算使用寿命。
- 如果您的主要关注点是材料选择：比较不同涂层成分在特定的1100°C至100°C范围内如何表现，以确定最兼容的热匹配。
通过严格的循环验证热兼容性是确保涂层在涡轮运行的极端要求下保持完整性的唯一方法。
总结表：
| 特性 | 在TCF测试中的功能 |
|---|---|
| 温度范围 | 在1100°C（加热）和100°C（冷却）之间循环 |
| 加热方法 | 程序化电阻加热，用于精确的斜坡曲线 |
| 冷却方法 | 集成压缩空气，用于快速强制冷却 |
| 自动化 | 无需人工干预即可执行数千次循环 |
| 主要目标 | 检测由热膨胀失配引起的问题点 |
通过KINTEK最大化您的材料可靠性
不要让您的涂层完整性冒险。KINTEK提供行业领先的马弗炉、管式炉、旋转炉、真空炉和CVD系统，这些系统经过专门设计，能够满足热循环疲劳测试的严苛要求。我们的高温实验室炉配备了专家研发和世界一流的制造支持，可完全定制，以满足您独特的热曲线和冷却要求。
确保您的组件在最恶劣的环境下也能正常工作。 立即联系KINTEK，讨论您的测试需求，并了解我们的精密热解决方案如何加速您的失效检测和材料验证。

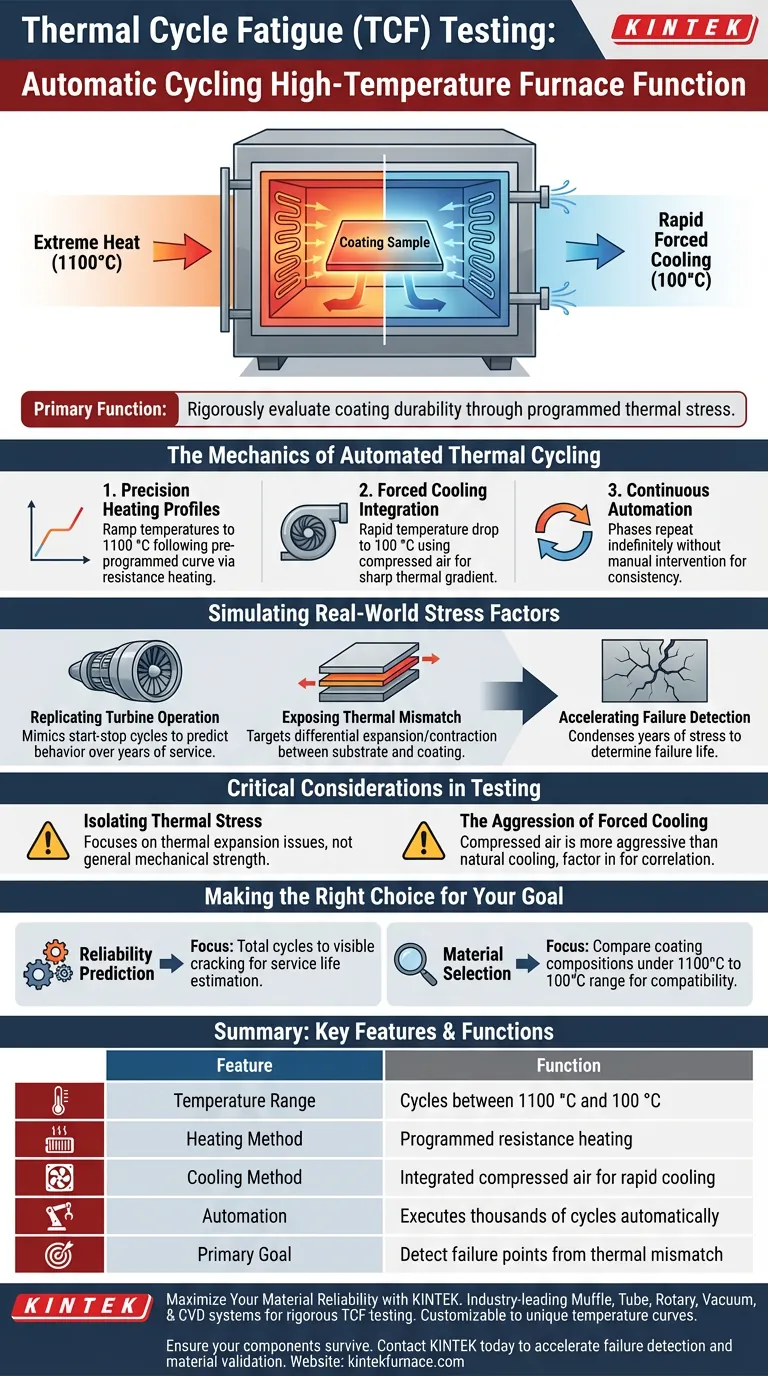

图解指南
参考文献
- Madhura Bellippady, Nicolaie Markocsan. Performance of Atmospheric Plasma-Sprayed Thermal Barrier Coatings on Additively Manufactured Super Alloy Substrates. DOI: 10.3390/coatings14050626
本文还参考了以下技术资料 Kintek Furnace 知识库 .
