管式炉建立了严格控制的热力学环境，这对于将前驱体薄膜转化为高质量的二硫化钨（WS2）至关重要。它提供了三个特定的物理条件：可达800°C的精确热轨迹、受控的正压环境（通常比大气压高30 kPa）以及恒定的惰性气体（氩气）流，以驱动硫化反应。
核心见解 管式炉不仅仅是加热材料；它充当化学反应器，强制非晶前驱体发生相变。通过严格控制压力和温度，它促进了具有特定（00L）晶体取向的六方WS2的生长。
热精度与反应动力学
精确的温度控制
炉子的主要功能是达到并维持高温，对于这种合成，具体来说是800°C左右。
需要这种高热能来激活固体前驱体薄膜与硫蒸气之间的化学反应。如果没有达到这个特定的阈值，就无法满足相变的活化能。
程序升温速率
仅仅达到目标温度是不够的；升温速率同样关键。
设备采用程序升温，例如10°C/min。这种受控的上升可以防止基板受到热冲击，并确保前驱体在温度升高时与硫蒸气均匀反应。
气氛与压力调节
受控的惰性气氛
炉子在整个过程中保持恒定的氩气流。
这种惰性气氛具有双重目的：它作为硫蒸气的载体传输，并形成防止外部污染物的屏障。通过排除氧气和水分，系统可以防止钨的氧化，确保最终产品是纯硫化物。
正压维持
与用于其他材料的真空退火工艺不同，这种WS2合成依赖于维持比大气压高30 kPa的压力。
在轻微正压下运行可确保硫蒸气浓度在靠近前驱体表面处保持足够高，以驱动反应向前进行。即使发生微小泄漏，它也能防止外部空气进入。
理解权衡
高温 vs. 基板完整性
虽然800°C对于高质量结晶是必需的，但它限制了您可以使用的基板类型。
熔点低或热膨胀系数高的材料在这些温度下可能会降解或分层。您必须确保您的基板与形成六方WS2所需的加工窗口在热上兼容。
压力管理风险
维持正压（过压）对于驱动反应是有效的，但它带来了安全和密封方面的挑战。
与抽出气体的真空系统不同，正压系统会排出气体。如果炉子密封损坏，危险的硫蒸气可能会泄漏到实验室环境中。需要进行严格的泄漏检查和排气管理。
为您的目标做出正确选择
为了优化您的WS2合成，请根据您的具体结构要求调整您的炉子参数：
- 如果您的主要重点是高结晶度：优先达到完整的800°C，并严格遵守10°C/min的升温速率，以确保非晶到六方的相变完成。
- 如果您的主要重点是化学计量纯度：专注于氩气流和正压（30 kPa），以确保无氧环境，最大限度地提高硫的掺入。
掌握这些变量可以决定最终WS2薄膜的首选取向和质量。
总结表：
| 物理参数 | 所需条件 | 在WS2合成中的功能作用 |
|---|---|---|
| 温度 | 高达800°C | 激活从非晶到六方的相变 |
| 升温速率 | 10°C/min | 防止热冲击并确保均匀反应 |
| 压力 | 30 kPa（正压） | 在表面维持高硫蒸气浓度 |
| 气氛 | 氩气（惰性） | 防止氧化和污染的载气 |
使用KINTEK精密设备提升您的材料合成水平
通过KINTEK先进的实验室解决方案，充分发挥您的研究潜力。KINTEK拥有专业的研发和世界一流的制造能力，提供高性能的马弗炉、管式炉、旋转炉、真空炉和CVD系统，这些设备专为满足诸如二硫化钨（WS2）等二维材料合成的严苛要求而设计。
无论您需要标准配置还是完全可定制的高温炉以满足您独特的实验需求，我们的设备都能提供突破性结果所需的热稳定性和气氛控制。
准备好优化您的薄膜生长了吗？立即联系KINTEK进行咨询！

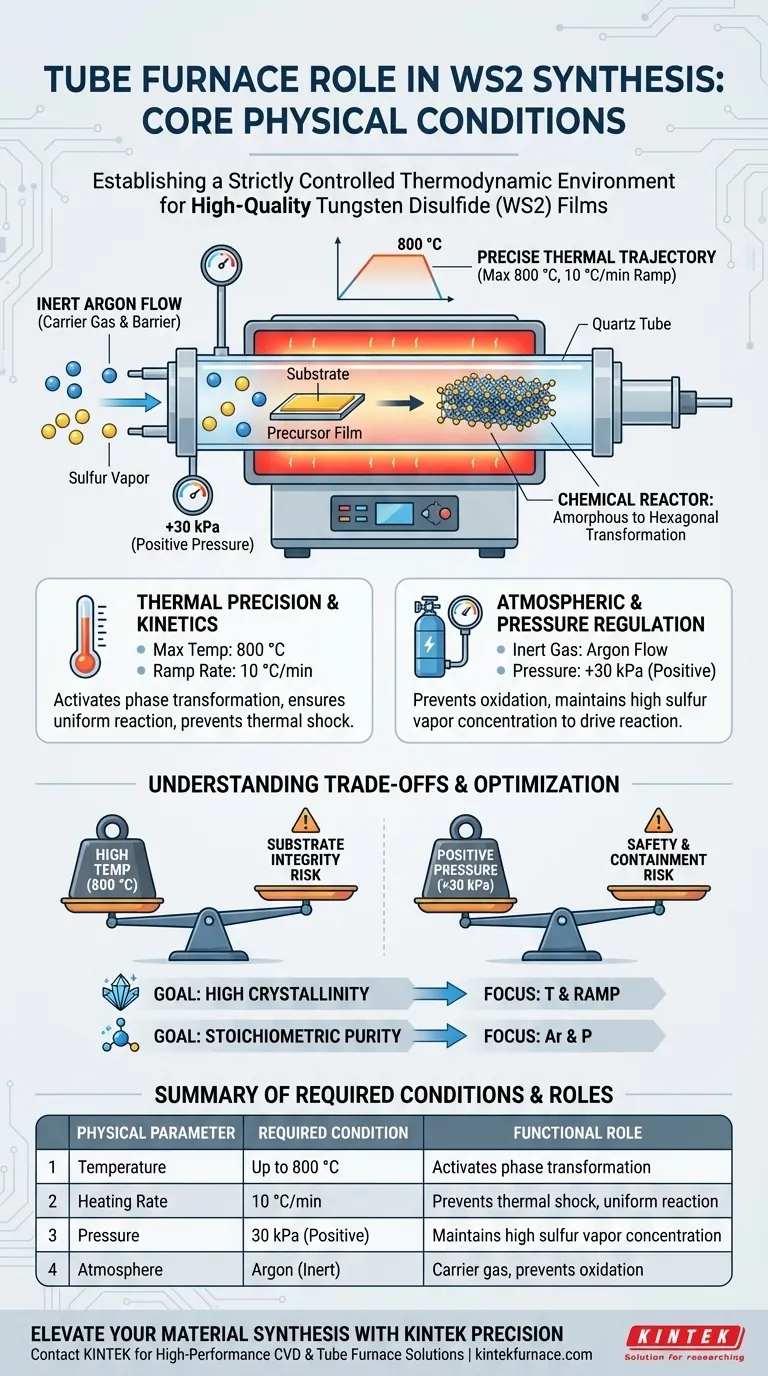

图解指南
参考文献
- F. Sava, Alin Velea. Synthesis of WS2 Ultrathin Films by Magnetron Sputtering Followed by Sulfurization in a Confined Space. DOI: 10.3390/surfaces7010008
本文还参考了以下技术资料 Kintek Furnace 知识库 .
