管式炉的核心配置由几个关键参数决定。 标准选项通常包括 50、80、100 或 120 毫米的炉管直径，300 或 600 毫米的加热“热区”长度，以及 1200°C、1500°C 或 1800°C 的最高温度。定制化则扩展了这些基本规格，并增加了过程控制的关键功能，例如多区加热、真空和惰性气体气氛控制以及高级编程。
标准管式炉和定制管式炉之间的选择不是关于功能，而是关于工艺要求。了解每个组件——从加热元件到控制软件——如何影响您的特定应用，是确定合适工具的关键。
核心炉体规格解析
每个管式炉都围绕一套核心的物理和热特性构建。这些基本选择决定了炉子的主要功能和成本。
温度范围和加热元件
最高工作温度可以说是最重要的规格，因为它决定了您可以运行的工艺类型。这个温度与加热元件材料直接相关。
- 高达 1200°C： 此范围内的炉子通常使用 Kanthal (FeCrAl) 合金元件。这是一种经济高效的选择，适用于通用热处理和退火。
- 高达 1500°C-1600°C： 这些炉子依赖于 碳化硅 (SiC) 元件。它们为要求更高的材料加工提供了显著的温度提升。
- 高达 1800°C： 最高标准温度通过 硅化钼 (MoSi2) 元件实现。这些对于烧结先进陶瓷和其他高温研究是必需的。
物理尺寸：炉管直径和热区
炉子的物理尺寸决定了您的样品通量和处理能力。
标准炉管直径（50 毫米到 120 毫米）定义了您可以处理的样品或基材的最大尺寸。
热区是炉管中保持指定温度均匀性的长度。标准长度通常为 300 毫米或 600 毫米，而定制选项可以扩展到 900 毫米或更长。
单区 vs. 多区加热
单区炉子有一个控制器和一组加热元件，产生一个热区，其中心最均匀，而两端逐渐冷却。这足以满足许多基本应用。
多区炉子（通常有两个或三个区）使用多个独立的控制器。这允许形成温度分布，既可以为输运实验创建故意梯度，更常见的是，可以在中心创建更大、更均匀的热区。
控制工艺环境
对于大多数先进材料工作，控制炉管内部气氛与控制温度同样重要。这就是定制化变得必不可少的地方。
气氛控制：从空气到高真空
通过用专用端盖密封工艺管的两端，您可以控制内部环境。
- 惰性气体： 最常见的应用是让氮气或氩气等惰性气体流过炉管，以防止样品在高温下氧化。
- 高真空： 对于要求极高纯度的应用，法兰组件可以连接到真空泵。这允许将炉管抽真空至低至 10⁻⁵ 托的压力，去除几乎所有大气污染物。
气体管理和混合系统
对于化学气相沉积 (CVD) 等工艺，需要精确控制多种工艺气体。可以集成可选的气体混合系统，以向炉膛输送特定的、可重复的气体混合物。
温度控制和编程
控制水平决定了热处理过程的精度和可重复性。
- 基本电子控制： 标准控制器允许您设置目标温度并提供超温保护。
- 可编程控制： 更高级的数字控制器允许创建多步程序，具有特定的升温速率（加热/冷却的速度）和保温时间（在某个温度下保持多长时间）。
- 软件集成： 完整的软件包提供编程的图形界面、炉子的远程控制，以及最重要的是，用于质量控制和研究记录的数据采集和记录。
理解权衡
选择正确的功能需要在功能、复杂性和成本之间取得平衡。每个附加功能都有其影响。
成本 vs. 功能
每一次升级——从更高的温度范围到多区控制或真空兼容性——都会显著增加炉子的成本和复杂性。标准 1200°C 空气炉的成本只是多区 1800°C 真空炉的一小部分。
可用性和安全性

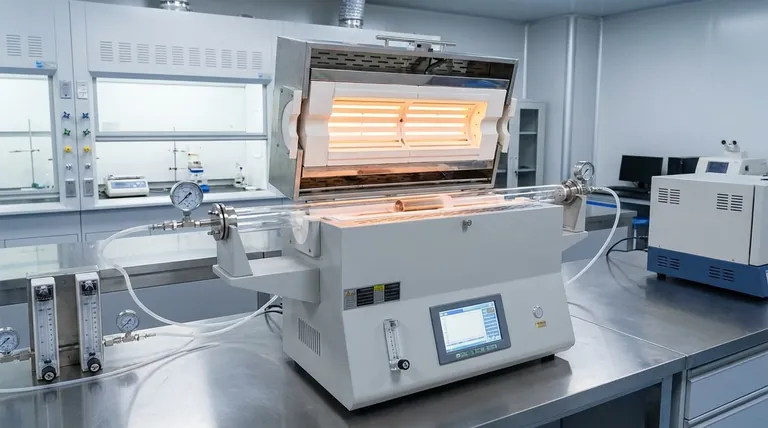

现代炉子通常包含以用户为中心的功能。双层炉壳即使在内部高温下也能保持外部表面凉爽。滑动机构可以使炉体从炉管上移开，以便快速冷却和轻松装载样品。
设施要求
定制功能可能会影响您实验室的基础设施。大功率炉子可能需要特殊的电线。带有水冷端盖的系统，用于在高温操作期间保护 O 形圈和法兰，需要可靠的水源或专用冷却器。
为您的应用选择合适的炉子
您的选择应完全由您的特定科学或生产目标的需求驱动。
- 如果您的主要重点是在空气中进行基本退火或热处理： 带有简单可编程控制器的标准单区炉是一种高效且经济的选择。
- 如果您的主要重点是材料合成或 CVD： 优先考虑具有卓越温度均匀性的多区配置，以及具有真空和气体混合选项的强大气氛控制系统。
- 如果您的主要重点是具有复杂热分布的研究： 投资一个具有高级软件控制的系统，用于精确的升温/保温编程和全面的数据记录，以实现过程可追溯性。
通过仔细匹配炉子的功能与您的工艺需求，您将确保您指定的是一个不仅功能齐全，而且最适合您工作的工具。
总结表：
| 规格 | 标准选项 | 可定制选项 |
|---|---|---|
| 炉管直径 | 50, 80, 100, 120 毫米 | 扩展尺寸 |
| 热区长度 | 300, 600 毫米 | 长达 900 毫米或更长 |
| 最高温度 | 1200°C, 1500°C, 1800°C | 更高范围 |
| 加热元件 | 康泰尔 (Kanthal), 碳化硅 (SiC), 硅化钼 (MoSi2) | 专用材料 |
| 控制区域 | 单区 | 多区（2-3 区） |
| 气氛 | 空气 | 真空，惰性气体，气体混合 |
| 编程 | 基本 | 高级带数据记录 |
