化学气相沉积（Cvd）的优缺点是什么？实现卓越的薄膜质量

从本质上讲，化学气相沉积（CVD）的主要优势在于它能够生产出具有极高纯度、均匀性和耐用性，并与基板发生化学键合的薄膜。然而，这些优势的代价是高昂的初始设备投资、昂贵且可能有危险的前驱体材料，以及可能限制您可使用基板类型的较高操作温度。

尽管化学气相沉积的前期成本和操作要求很高，但当薄膜的性能、纯度和均匀性对最终产品的成功至关重要时，它是更优越的工艺。

CVD的主要优势

要了解CVD是否适合您，有必要超越简单的优缺点列表，研究该工艺所带来的具体成果。由于几个关键原因，它是许多高性能应用的首选方法。

无与伦比的纯度和质量

由于CVD在真空室中进行，因此最大限度地减少了来自大气的污染。该工艺使用高纯度的前驱体气体逐分子沉积材料，从而形成具有卓越质量的致密无缺陷薄膜。

正是这种控制水平，使得CVD成为半导体行业的基础工艺，在其中即使是微小的杂质也可能毁掉一块微芯片。

跨表面的出色均匀性

与视线沉积方法（如溅射）不同，CVD涉及气相反应。前驱体气体流经基板周围，使化学反应均匀地发生在所有暴露的区域，包括复杂的三维形状和内部表面。

这形成了高度保形涂层，厚度均匀，这对于传感器和微机电系统（MEMS）等组件至关重要。

高性能和耐用性

CVD中的“C”代表化学，意味着薄膜不仅仅是“涂上去的”；它是化学键合到基板表面的。这形成了一个极其坚固耐用的层，成为组件的组成部分。

形成的薄膜以其最终的稳定状态沉积，无需单独的固化过程，从而简化了生产。

高产量生产的可扩展性

现代CVD系统是全自动的，可以对温度、压力和气体流量进行精确和可重复的控制。

一旦工艺配方完善，就可以以最小的差异重复执行，使得CVD非常适合用于消费电子产品、汽车传感器和智能设备中使用的高性能组件的大规模生产。

了解固有的权衡

CVD的高性能是复杂且资源密集型过程的结果。承认这些权衡对于做出明智的决定至关重要。

巨大的初始投资

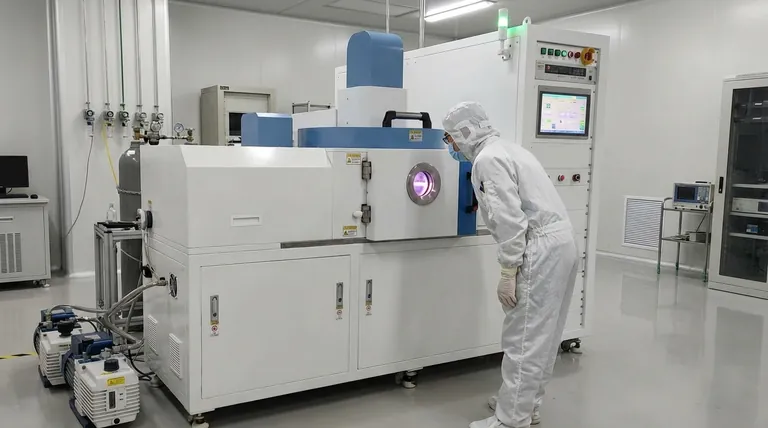

CVD反应器是复杂的机器，必须维持高真空、处理精确的气体混合物并在极端温度下运行。这种复杂性直接转化为高昂的资本设备成本。

对于小规模项目或“足够好”即可接受的应用，工业CVD系统的高额初始投资可能是难以承受的。

高操作温度

传统的CVD工艺通常需要基板温度在600°C到2000°C以上，以使必要的化学反应发生。

这种热量可能会损坏或使对温度敏感的基板（如聚合物或某些低熔点金属）变形，从而严重限制了您可以涂覆的材料类型。

前驱体材料的成本和危害

CVD中用作前驱体的特种高纯度气体通常价格昂贵。它们的成本可能是每部件总价格的一个重要因素。

此外，许多这些前驱体是有毒、易燃或腐蚀性的。这需要严格的安全规程、专业的处理设备和强大的排气管理系统，从而增加了操作复杂性和成本。

CVD是您应用的正确选择吗？

是否使用CVD的决定完全取决于您的具体技术要求和业务目标。请将这些要点作为指导。

如果您的首要重点是最佳性能和材料纯度： CVD是制造半导体、光学涂层和先进生物传感器所需的高质量薄膜的明确选择。
如果您的首要重点是在预算紧张的情况下涂覆简单形状： CVD的高成本和复杂性可能有些“杀鸡用牛刀”；您应该探索替代方案，如物理气相沉积（PVD）、溅射或电镀。
如果您的首要重点是涂覆热敏材料： 传统的高温CVD不适用。您必须研究低温变体，如等离子体增强CVD（PECVD），以避免损坏您的基板。
如果您的首要重点是高产量、可重复的制造： 一旦工艺建立，CVD的自动化使其非常适合大规模生产，在其中质量和一致性不容妥协。

最终，选择CVD是对精度的投资，让您能够在最重要的地方对材料特性进行原子级别的控制。

摘要表：

CVD的优点	CVD的缺点
高纯度、致密薄膜	高昂的初始设备成本
均匀、保形涂层	高操作温度
与基板的强化学键合	昂贵、危险的前驱体
可扩展至大规模生产	仅限于耐高温的基板
无需沉积后固化	复杂安全和处理要求
