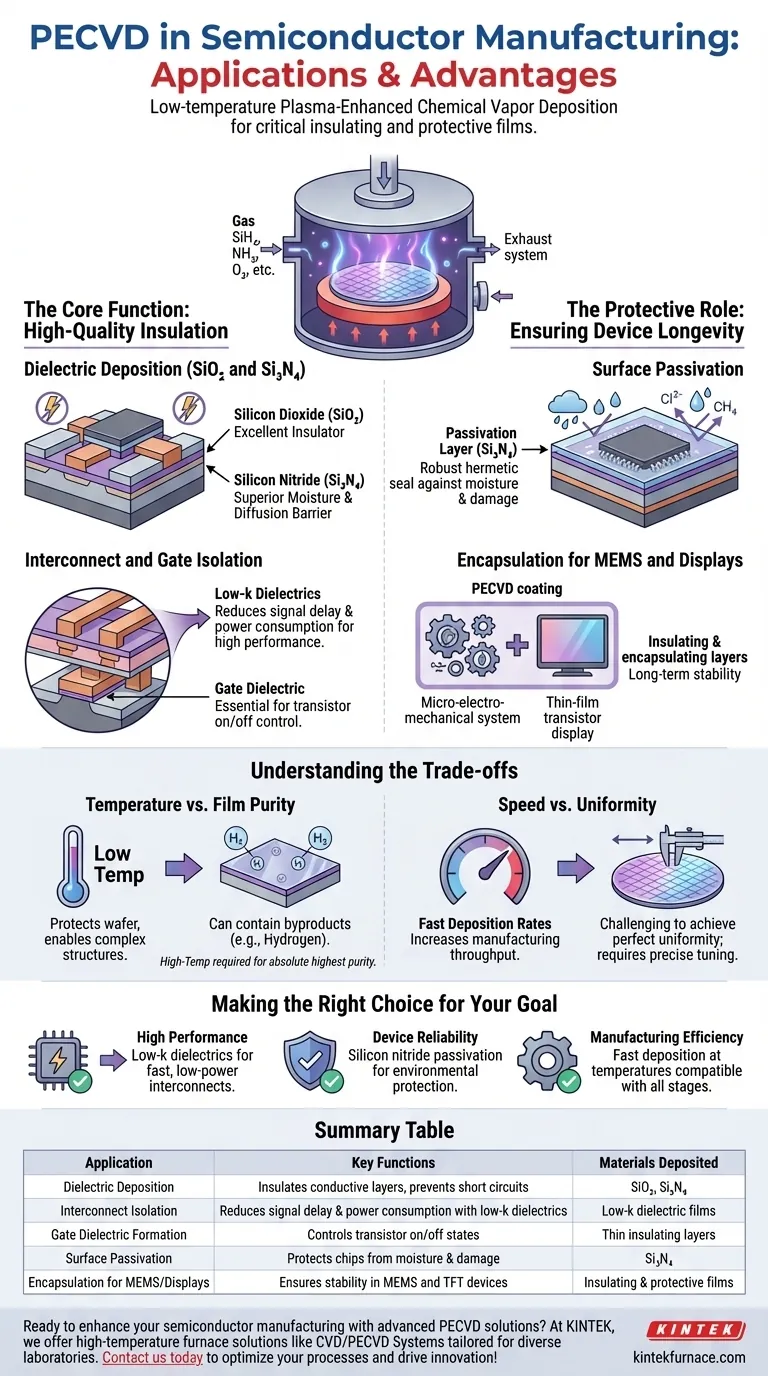

Pecvd在半导体制造中的应用有哪些？对绝缘和保护至关重要

在半导体制造中，等离子体增强化学气相沉积（PECVD）是沉积关键绝缘和保护薄膜的主力技术，正是这些薄膜使得现代电子产品成为可能。它被用于制造二氧化硅（SiO₂）和氮化硅（Si₃N₄）层，它们作为电介质以隔离导电层、构成晶体管的一部分，并为集成电路提供最终的保护密封。

PECVD的根本价值不仅在于它沉积了什么，更在于它如何沉积：在低温下。正是这一独特能力，使得我们能够在不损坏晶圆上已制造的易受温度影响的脆弱结构的情况下，构建复杂的多层芯片。

核心功能：高质量绝缘

从本质上讲，芯片是一个由开关和导线组成的密集网络，它们之间必须被完美绝缘。PECVD是精确高效地构建这些绝缘层的主要工具。

介电沉积（SiO₂ 和 Si₃N₄）

PECVD擅长沉积高质量的介电薄膜。这些材料不导电，是芯片运行的基础。

二氧化硅（SiO₂） 是一种出色的绝缘体，用于隔离不同的导电元件。氮化硅（Si₃N₄） 具有优异的抗湿气和抗扩散能力，是理想的保护屏障。

互连线和栅极隔离

现代芯片包含数十亿个晶体管，它们通过复杂的金属“布线”（称为互连线）连接起来。PECVD在这些金属线之间沉积绝缘层以防止短路。

对于先进芯片，PECVD被用来沉积特殊的低介电常数（low-k）薄膜。这些材料降低了导线之间的电容，从而减少了信号延迟和功耗，这对高性能计算至关重要。

形成晶体管部件

PECVD还用于沉积栅极电介质，这是一层微观上很薄的绝缘层，对于控制晶体管的开关状态至关重要。这一层的质量和完整性直接影响器件的性能和可靠性。

保护作用：确保器件寿命

除了构建电路的活动部分外，PECVD还用于保护成品免受外部环境的影响。

表面钝化

在所有晶体管和布线完成后，整个芯片表面会覆盖一层最终的保护层，这个过程被称为钝化。

PECVD沉积的厚厚的氮化硅层充当了一个坚固的密封层。这能保护敏感的电路免受可能导致其失效的湿气、化学物质和物理损坏。

MEMS 和显示器的封装

同样的原理也适用于其他半导体器件。在微机电系统（MEMS） 和现代显示器中使用的薄膜晶体管（TFT） 中，PECVD提供了确保长期稳定性和功能所必需的关键绝缘和封装层。

理解权衡

没有一种技术是完全没有取舍的。PECVD的主要优势——其低操作温度——决定了它与其他沉积方法的相互关系。

温度与薄膜纯度

PECVD过程中的等离子体为化学反应提供能量，取代了传统化学气相沉积（CVD）中需要的高温。虽然这保护了晶圆，但所得薄膜有时可能含有氢气等副产物。

对于大多数应用来说，这是完全可以接受的。然而，对于某些要求绝对最高纯度的特定层，如果器件结构能够承受，可能会选择高温工艺。

速度与均匀性

PECVD因其相对较快的沉积速率而受到重视，这提高了制造的产量。然而，在整个晶圆上实现完全均匀的薄膜厚度可能是一个挑战。

工艺工程师必须仔细调整气体流量、压力和等离子体功率，以平衡对速度的需求与现代半导体制造对均匀性的严格要求。

为您的目标做出正确的选择

PECVD不仅仅是一种应用，它是一个多功能的平台，用于在整个制造过程中实现不同的目标。

如果您的主要关注点是高性能： PECVD在沉积先进逻辑芯片中实现快速、低功耗互连所需的低k介电材料方面是不可或缺的。
如果您的主要关注点是器件可靠性： PECVD是创建最终氮化硅钝化层的行业标准，用于保护芯片免受环境危害。
如果您的主要关注点是制造效率： PECVD在与几乎所有器件制造阶段兼容的温度下，提供了快速沉积速率和高质量薄膜的强大组合。

最终，PECVD在低温下制造高质量薄膜的独特能力，使其成为构建驱动我们世界的密集复杂集成电路不可或缺的工具。

总结表：

应用	关键功能	沉积材料
介电沉积	绝缘导电层，防止短路	SiO₂，Si₃N₄
互连线隔离	通过低k介电材料减少信号延迟和功耗	低k介电薄膜
栅极介质形成	控制晶体管的开关状态	薄绝缘层
表面钝化	保护芯片免受湿气和损坏	Si₃N₄
MEMS/显示器封装	确保MEMS和TFT器件的稳定性	绝缘和保护薄膜
