Pecvd 聚合物纳米薄膜在半导体应用中具有哪些优势？了解主要优势

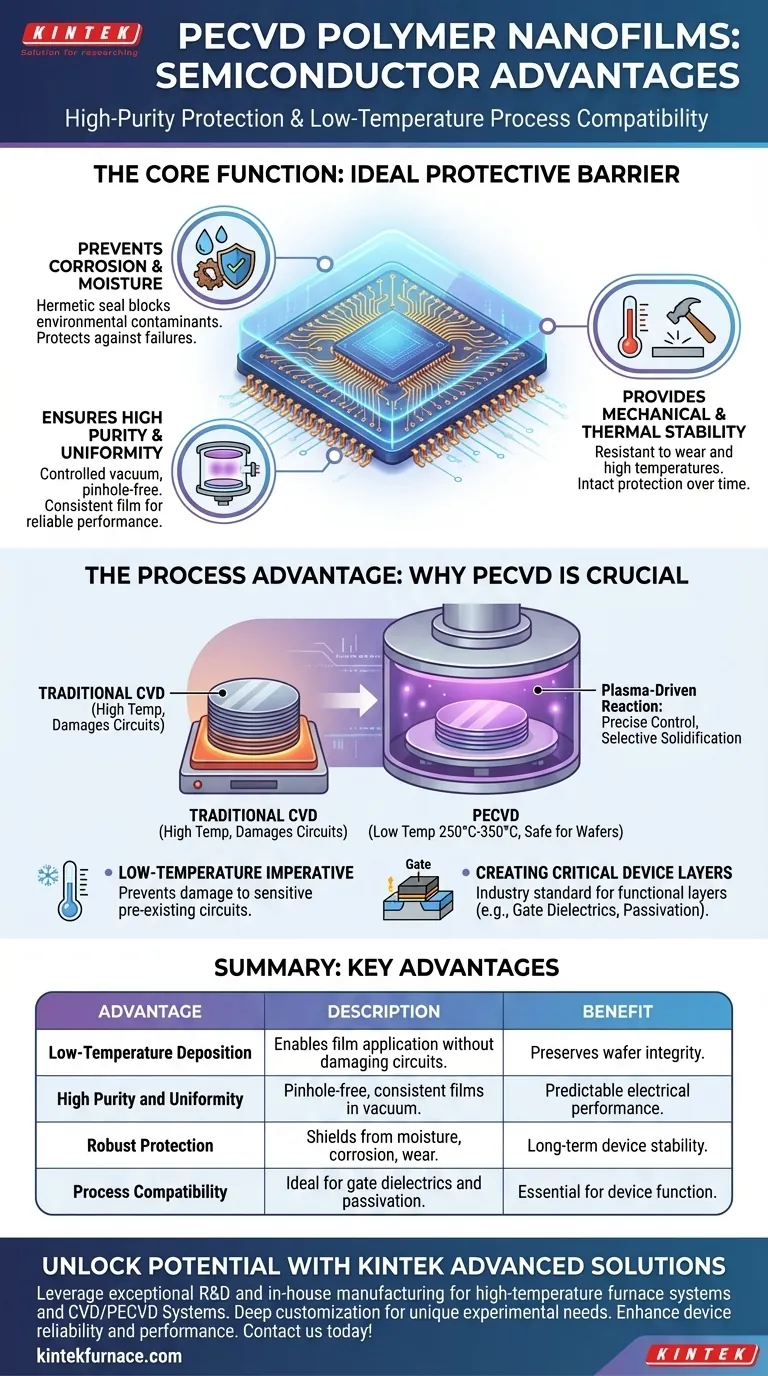

PECVD（等离子体增强化学气相沉积）聚合物纳米薄膜具有独特的性能组合，可提高器件的性能、可靠性和使用寿命，正在彻底改变半导体应用。这些纳米薄膜厚度均匀、耐高温、耐磨损、纯度极高，是保护敏感半导体元件免受环境和操作压力影响不可或缺的材料。与传统的 CVD 方法相比，纳米薄膜能在更低的温度下沉积出高质量的薄膜，这进一步凸显了它们在现代半导体制造中的价值。从保护电路板到实现先进的生物医学设备，PECVD 聚合物纳米薄膜是推动多个行业创新的关键技术。

要点说明：

厚度均匀、纯度高
- PECVD 聚合物纳米薄膜的沉积具有极高的均匀性，可确保半导体器件性能的一致性。这种均匀性对于栅极电介质和互连等应用至关重要，因为在这些应用中，即使是微小的厚度变化也会损害器件的功能。
- 这些薄膜的高纯度是通过精确控制化学气相沉积机工艺，最大限度地减少了可能降低半导体性能或带来缺陷的污染物。
耐高温和耐磨损
- 半导体器件通常在高热应力下工作。氮化硅（Si₃N₄）等 PECVD 纳米薄膜表现出卓越的热稳定性，可保护电路板等元件免受降解。
- 纳米薄膜的耐磨性在摩擦涂层中非常重要，因为低摩擦和耐用性对于运动部件或工业应用的长期可靠性至关重要。
防腐防潮
- PECVD 薄膜可作为防潮和防腐蚀离子（如钠）的扩散屏障，在恶劣环境中保护内部电路。这对于新能源汽车中的汽车电子设备尤为重要，因为这些设备经常暴露在潮湿和温度波动的环境中。
- 在食品包装中，类似的致密涂层可防止氧化，延长保质期，这也证明了该技术的多功能性。
生物医学应用的生物兼容性
- 除半导体外，PECVD 氮化硅还因其化学惰性和生物相容性而被用于医疗植入物。它的高硬度（约 19 GPa）和杨氏模量（约 150 GPa）使其适用于关节置换等承重应用。
低温加工
- 与传统的 CVD 不同，PECVD 能够在较低温度下沉积高质量薄膜，保持对温度敏感的基底的完整性。这种效率对于在不影响现有结构的情况下将先进材料集成到下一代设备中至关重要。
光学和能源应用
- PECVD 薄膜是太阳能电池制造的关键，可增强光吸收和耐久性。它们还用于光学镀膜（如太阳镜的抗反射层），在这些领域，精度和透明度至关重要。

通过解决这些多方面的优势，PECVD 聚合物纳米薄膜不仅能满足半导体制造的严格要求，还能为能源、医疗保健等领域的创新铺平道路。这些特性将如何发展，以应对未来在微型化和可持续性方面的挑战？

汇总表：

优势	主要优势
厚度均匀	确保栅极电介质和互连器件性能一致。
高纯度	最大限度地减少污染物，保持半导体完整性。
耐高温	保护电路板等部件免受热降解。
耐磨损	是工业应用中摩擦涂层的理想选择。
防腐蚀	在恶劣环境中保护电路免受湿气和腐蚀性离子的侵蚀。
生物兼容性	具有化学惰性和耐久性，适用于医疗植入物。
低温加工	可在对温度敏感的基底上进行沉积而不会造成损坏。
光学应用	提高太阳能电池效率和抗反射涂层。
