Pecvd工艺是如何工作的？实现低温、高质量薄膜沉积

从核心来看，等离子体增强化学气相沉积（PECVD）是一种通过使用称为等离子体的带电气体，在表面（称为基板）上形成固体薄膜的工艺。与依赖高温的传统方法不同，PECVD利用等离子体的能量来驱动将前体气体转化为固体薄膜所需的化学反应。这种根本性的差异使得沉积可以在显著较低的温度下进行。

PECVD的核心优势在于它利用等离子体来激发反应气体，从而能够在足够低的温度下进行高质量的薄膜沉积，以确保对塑料和集成电路等敏感基板的安全。这开启了高温热处理工艺无法实现的功能。

原理：无需极端热量的能量传递

所有化学气相沉积（CVD）方法都有一个共同的目标：将气态的前体化学物质进行反应，在基板上形成一层坚固、均匀的涂层。

这个过程就像一个微观的建筑项目，单个分子是新表面层的构建块。

传统的热CVD通过将基板加热到非常高的温度（通常>600°C）来工作。这种强烈的热量提供了分解前体气体并启动薄膜生长化学反应所需的能量。

然而，如此高的温度很容易损坏或破坏许多基板，包括聚合物、塑料和复杂的电子元件。

PECVD通过以不同的方式产生能量来解决这个问题。它不只依赖热量，而是通过在真空室内的前体气体上施加强大的电场来引入能量。

这个电场从气体分子中剥离电子，形成一种高反应性的电离气体，称为等离子体。这种等离子体包含离子、电子和中性自由基，它们充满了驱动沉积反应所需的能量，而无需极高的热量。

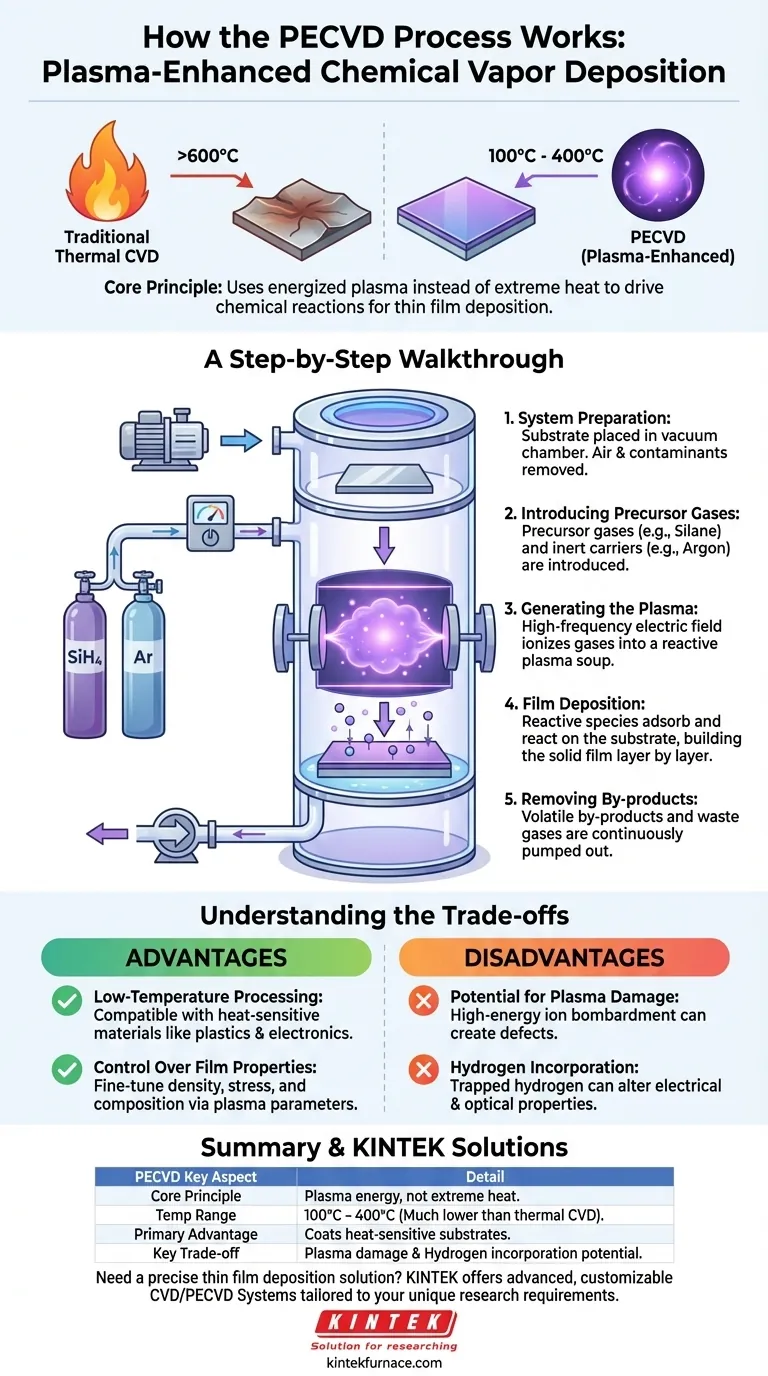

该过程始于将基板放置在真空室中。然后将腔室抽真空至非常低的压力，去除可能干扰反应的空气和其他污染物。

一旦处于真空状态，一种或多种前体气体（例如用于氮化硅薄膜的硅烷，SiH4）以受控速率引入腔室。这些是薄膜的源材料。

通常，惰性载气（如氩气或氮气）会混合在其中，以帮助稳定过程。

在腔室内的两个电极之间施加高频电场。这个强大的电场激发气体混合物，使其点燃成发光的等离子体。

这种等离子体是高度反应性化学物质的“汤”，现在已准备好进行沉积。

来自等离子体的反应性离子和自由基扩散并吸附到基板相对较冷的表面上。在那里，它们经历一系列化学反应，与表面和彼此键合。

这个过程逐层构建所需的材料层，形成一个坚固的薄膜，其厚度可以从几纳米到几微米进行控制。

形成薄膜的化学反应也会产生挥发性副产物。这些废气通过真空泵不断从腔室中排出，确保清洁和受控的沉积过程。

这是选择PECVD的主要原因。能够在通常100°C至400°C的温度下沉积薄膜，使其与大量热敏材料兼容，而热CVD会破坏这些材料。

通过调整气体流量、压力和电场功率等参数，操作员可以微调等离子体的能量和密度。这可以直接控制最终薄膜的性能，例如其密度、应力和化学成分。

使该过程如此有效的高能离子也可能是一个缺点。在某些情况下，这些离子可能会以足够大的力轰击基板或生长中的薄膜，从而产生缺陷或损伤，影响性能。

许多常见的前体（如硅烷SiH4和氨NH3）含有氢。在PECVD工艺中，这些氢可能会被困在沉积的薄膜中，从而改变其电学和光学性能。这是一个众所周知的权衡，通常需要后处理步骤来缓解。

选择正确的沉积方法需要了解您的材料限制和最终目标。

最终，选择正确的技术取决于平衡低温处理的需求与最终薄膜所需的纯度和结构。
