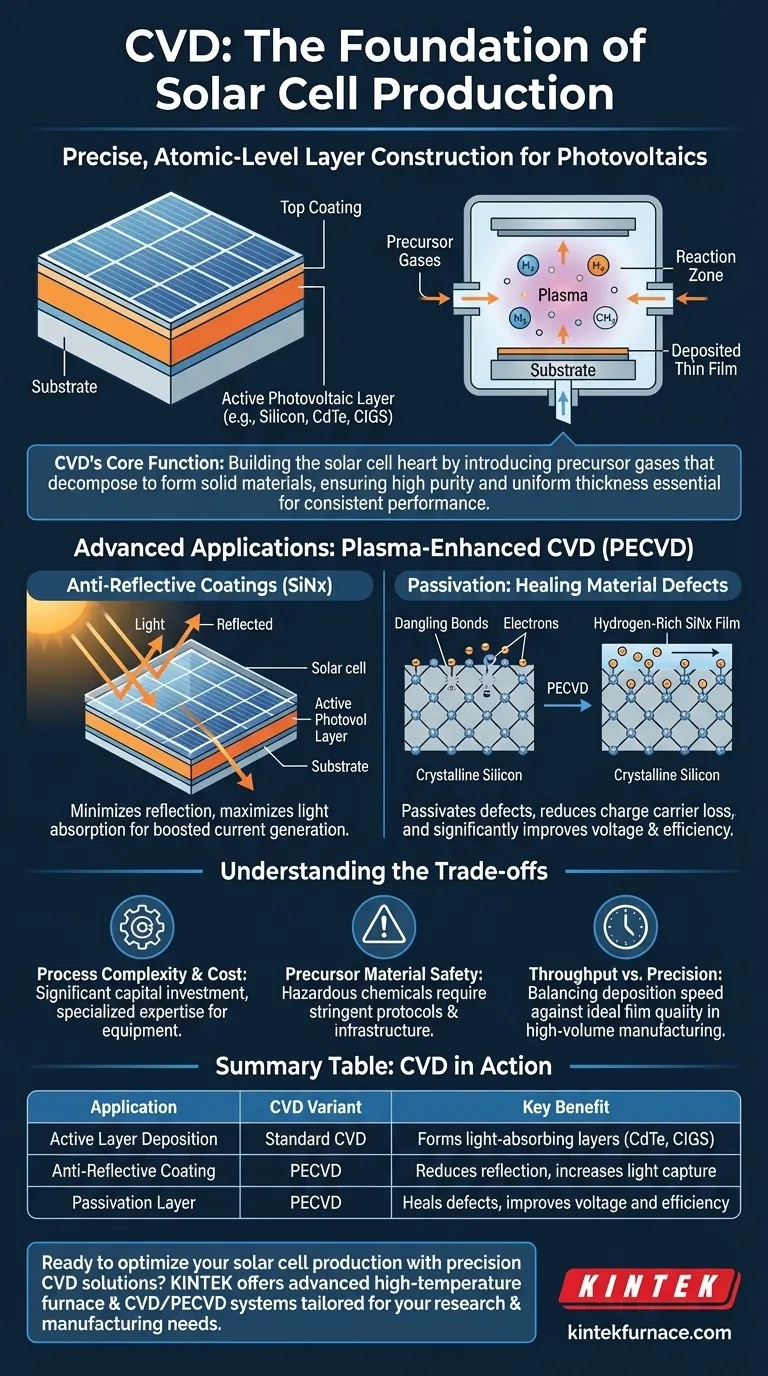

化学气相沉积（CVD）可将薄膜光伏材料精确沉积到基底上，在太阳能电池生产中发挥着举足轻重的作用。这一工艺对于制造高效耐用的太阳能电池至关重要，尤其是在使用硅、碲化镉（CdTe）和铜铟镓硒（CIGS）等材料的薄膜技术中。包括等离子体增强化学气相沉积（PECVD）在内的 CVD 技术可实现均匀、高质量的涂层，从而增强光的吸收和能量转换。该工艺用途广泛、可扩展，并与各种基底材料兼容，因此在现代光伏制造中不可或缺。
要点说明：
-
光伏材料的沉积
-
CVD 主要用于沉积薄膜材料，如
- 硅（Si）:用于吸收光的非晶硅或微晶硅层。
- 碲化镉（CdTe）:具有高吸收系数的高性价比材料。
- 铜铟镓硒（CIGS）:以高效和应用灵活著称。
- 这些材料沉积在基板（如玻璃、金属或塑料）上，形成太阳能电池的活性层。这些层的均匀性和纯度对于最大限度地提高能量转换效率至关重要。
-
CVD 主要用于沉积薄膜材料，如
-
太阳能生产中使用的 CVD 类型
- 等离子体增强型 CVD (PECVD):PECVD 是太阳能电池制造的基石，它利用等离子体降低沉积温度，使对温度敏感的基底得以使用。它是制造均匀薄膜（如氮化硅抗反射涂层）的理想选择。
- 常压 CVD（APCVD）:适用于高通量沉积材料，如作为透明导电氧化物的氧化锡 (SnO₂)。
- 金属有机气相沉积（MOCVD）:用于 CIGS 等化合物半导体的精确沉积。
-
- 微波等离子体化学气相沉积（MPCVD）设备是利用微波产生的等离子体提高沉积速率和薄膜质量的专用工具。
- 它们对于沉积类金刚石碳 (DLC) 或碳化硅 (SiC) 涂层尤为重要，可提高在恶劣环境中的耐用性和性能。
-
太阳能电池的工艺优势
- 均匀性:确保一致的薄膜厚度（通常为 5-20 微米），这对减少缺陷和最大限度地吸收光线至关重要。
- 可扩展性:CVD 可适用于大面积基底，适合大规模生产。
- 材料多样性:与多种光伏材料和基板类型兼容。
-
在薄膜太阳能电池中的应用
- 抗反射涂层:PECVD 沉积氮化硅可减少表面反射，增加光捕获。
- 透明导电层:CVD 应用的氧化物（如氧化铟锡）可促进电荷收集。
- 吸收层:通过 CVD 沉积的碲化镉和铜铟镓硒层构成核心光吸收区。
-
挑战与创新
- 成本:高纯度前体和能源密集型工艺会增加生产成本。
- 效率:正在进行的研究侧重于优化沉积参数（如温度、压力），以提高薄膜质量和电池效率。
通过利用 CVD 技术，太阳能电池制造商可以生产出高性能、高性价比的光伏设备，满足日益增长的可再生能源需求。您是否考虑过 CVD 技术的进步会如何进一步降低太阳能的每瓦成本？
汇总表：
| 方面 | 详细信息 |
|---|---|
| 关键材料 | 硅 (Si)、碲化镉 (CdTe)、铜铟镓硒 (CIGS) |
| CVD 技术 | PECVD, APCVD, MOCVD, MPCVD |
| 薄膜厚度 | 5-20 µm（均匀的膜层可获得最佳光吸收效果） |
| 主要应用 | 防反射涂层、透明导电层、吸收层 |
| 优势 | 可扩展性、材料多样性、高沉积质量 |
