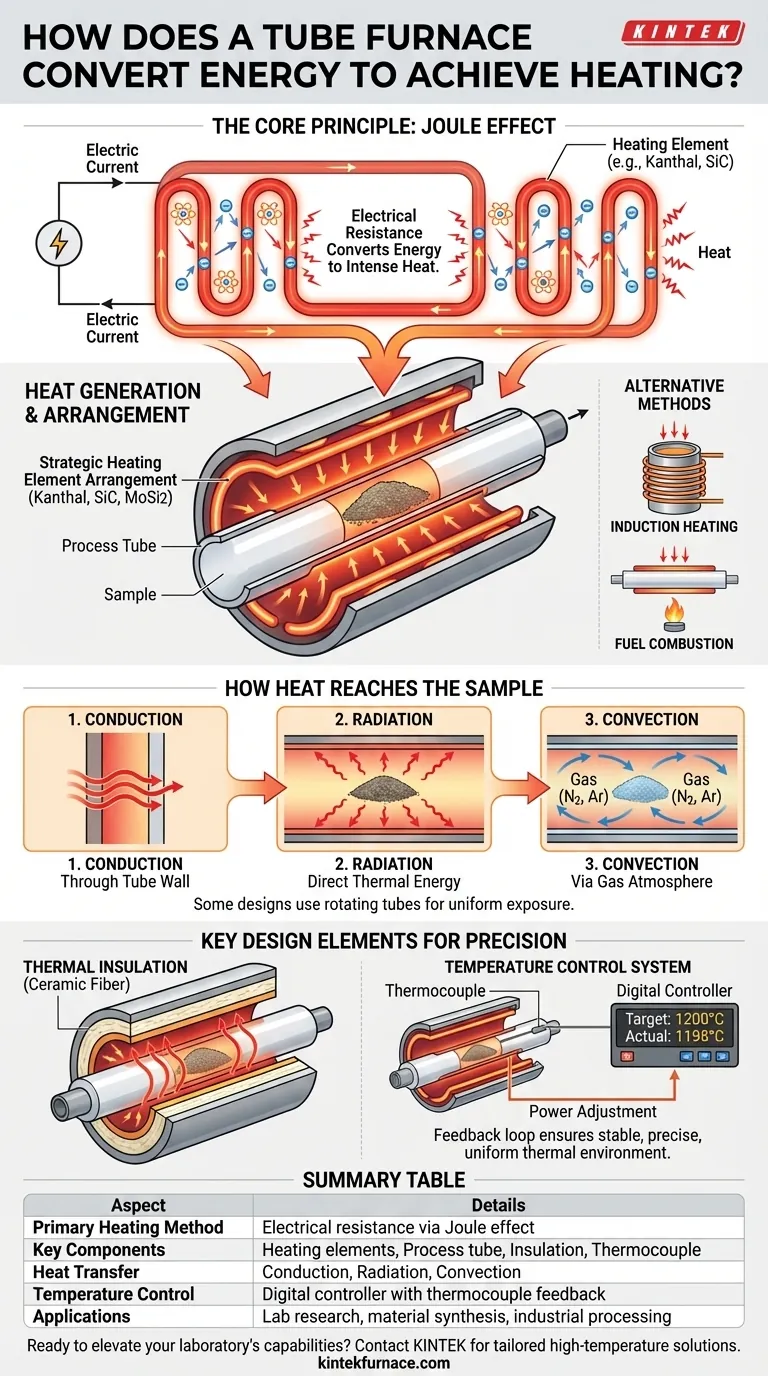

管式炉如何将能量转化为热量以实现加热？掌握实验室精确控温技术

从根本上讲，管式炉主要通过电阻原理将能量转化为热量。当电流通过环绕中心管的特制加热元件时，这些元件会阻碍电流流动，将能量以强热的形式释放出来——这种现象被称为焦耳效应。然后，这种热能通过炉管传递到被加热的样品或材料上。

管式炉是一种高精度的加热系统，它在工艺管周围产生热量，然后小心地将其向内传递。它的有效性不仅在于产热，更在于精确控制和保持热量，为样品创造一个稳定、均匀的热环境。

核心原理：从电能到热能

现代管式炉中最常见的产热方法，其简洁性堪称优雅。它依赖于将电能直接转化为热能。

焦耳效应的体现

当启动炉子并向其加热元件发送受控电流时，该过程开始。这些元件由具有高电阻率的材料制成。

当电力艰难地穿过这些材料时，原子层面的摩擦会产生强烈的热量。这与电炉丝圈发红的基本原理相同。

加热元件的作用

加热元件是炉子的核心。它们通常由坚固的合金制成，如康泰尔 (Kanthal, FeCrAl)，或陶瓷基材料，如碳化硅 (SiC) 和二硅化钼 (MoSi2)。

这些元件被战略性地布置在圆柱形的炉腔周围，确保中心工艺管被来自多个方向的辐射热包围。

替代加热方法

虽然电阻加热是最常见的方法，但对于特定应用还存在另外两种方法：

感应加热： 使用电磁线圈直接在管内导电坩埚（通常是钨）中产生电流。这会加热坩埚，然后坩埚将热能辐射到样品上。该方法对于特定材料来说极其快速和高效。
燃料燃烧： 在一些大型工业环境中，管式炉可能会燃烧天然气或丙烷等燃料。由于难以实现精确的温度控制，这在实验室环境中不太常见。

热量如何到达样品

产生热量只是第一步。关键的第二步是将热量高效且均匀地传递给工艺管内的样品。

通过炉管壁的热传导

由外部元件产生的热量必须首先穿过工艺管的固体壁。这通过热传导发生，其中热能使管状材料中的原子振动，将能量传递到内部。

炉管材料（例如石英、氧化铝或金属合金）的选择至关重要，因为它决定了最高温度和热传递速率。

管内的对流和辐射

一旦管内壁变热，热量通过两种主要机制传递给样品：

热辐射： 炉管炽热的内壁直接向样品辐射热能。这是一种重要的热传递模式，尤其是在高温下。
对流： 如果炉管内充满气体（如氮气或氩气），该气体将被加热，循环，并通过对流将热量传递给样品。

一些设计还集成了旋转管，使样品材料翻滚，确保材料的每个部分都暴露在热源下，以实现更均匀的处理。

了解关键设计要素

一堆加热元件并不能构成一个炉子。实现和维持精确、均匀温度的能力依赖于管理热量的关键设计组件。

均匀性的挑战

热量天生倾向于流向较冷的地方。炉管的两端是主要的散热源，这可能会形成不理想的温度梯度，使得中心比两端更热。

解决方案：隔热

为了防止热量损失并提高效率，整个加热腔室都包裹着多层高等级陶瓷纤维绝缘材料。

这种绝缘材料可以捕获热能，最大限度地减少维持温度所需的功率，并帮助将热量集中在炉腔内部，以获得更好的均匀性。

“大脑”：温度控制系统

精确控制是不可或缺的。这是通过热电偶反馈系统实现的。

热电偶是一种放置在加热元件或工艺管附近的温度传感器。它不断地将温度报告给数字控制器。控制器将此实时读数与用户的设定点进行比较，并调节发送给加热元件的功率，以惊人的精度维持目标温度。

如何将此应用于您的目标

您需要的能量转换和热传递方法完全取决于您的材料和加工目标。

如果您的主要重点是用于一般实验室工作的精确、均匀加热： 标准电阻炉为大多数研究应用提供了控制、可靠性和多功能性的最佳组合。
如果您的主要重点是快速加热导电材料： 感应炉更胜一筹，因为它直接加热材料或坩埚，无需进行较慢的传导和对流传递。
如果您的主要重点是大规模的工业加工： 燃料燃烧可能是一个具有成本效益的选择，但它牺牲了敏感实验室过程所必需的精确控制。

归根结底，了解炉子如何产生和管理热量，就能帮助您为特定的科学或工业目标选择正确的工具。

摘要表：

方面	详细信息
主要加热方法	通过焦耳效应的电阻加热
关键组件	加热元件（例如，康泰尔、SiC）、工艺管、绝缘材料、热电偶
热传递机制	通过炉管的传导，炉内辐射和对流
温度控制	具有热电偶反馈的数字控制器，以实现精度
应用	实验室研究、材料合成、工业加工
