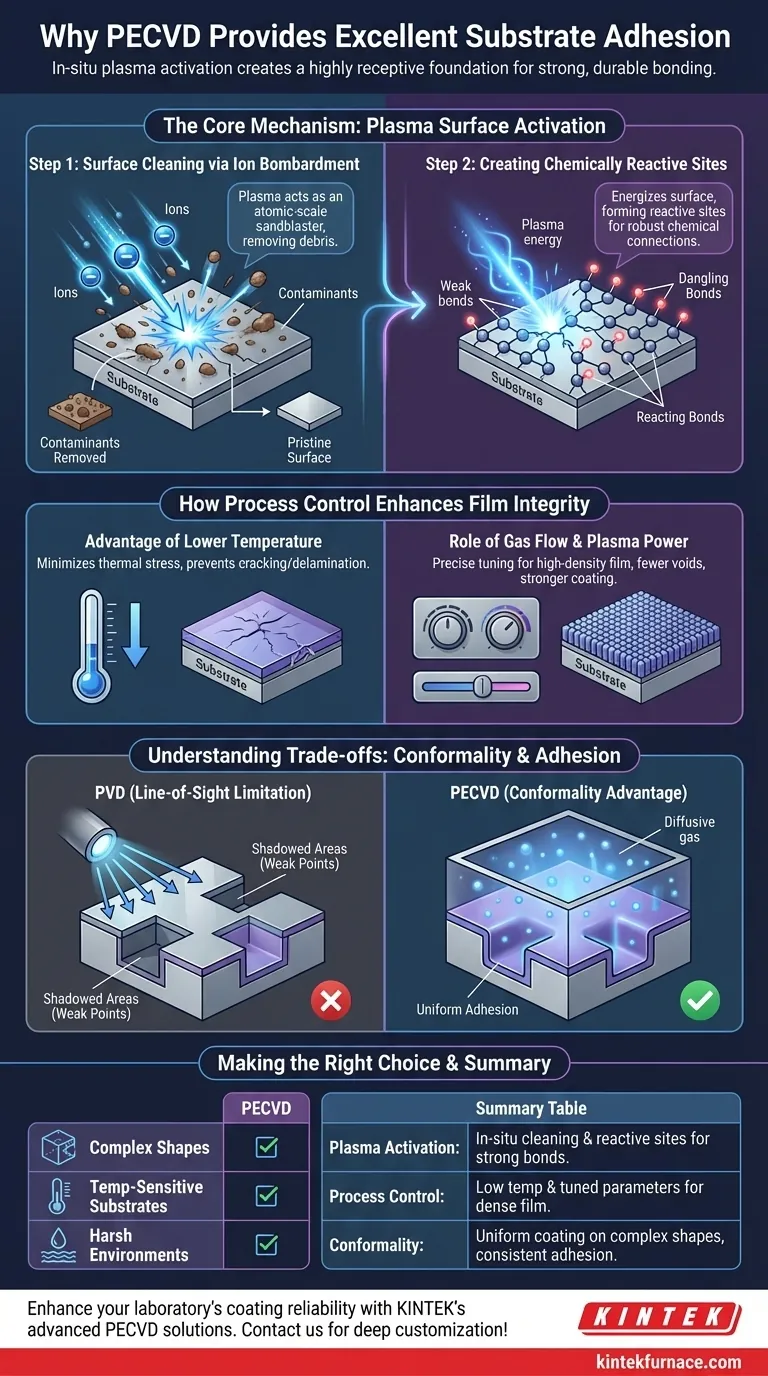

等离子体增强化学气相沉积（PECVD）可提供出色的基底附着力，这主要归功于沉积前和沉积过程中对基底表面的等离子体活化。该工艺通过创建反应位点、清除污染物和促进界面上的化学键合来增强薄膜与基底之间的粘合力。与传统（化学气相沉积）[/topic/chemical-vapor-deposition]相比，该工艺的操作温度更低，还能减少热应力，同时等离子体能均匀地涂覆复杂的几何形状，确保整个基材表面的附着力一致。这些因素结合在一起，形成了适合高要求应用的耐用、可靠的涂层。
要点说明：
-
等离子表面活化
-
等离子处理通过以下方式清洁和活化基底表面：
- 去除有机污染物和氧化物
- 为化学键的形成创造反应场所
- 增加表面能，提高润湿性
- 这种预处理可确保薄膜与基材之间牢固的界面结合
-
等离子处理通过以下方式清洁和活化基底表面：
-
增强化学键合
-
等离子体产生的活性物质可促进
- 在界面上形成共价键
- 更好地混合薄膜和基底原子
- 与物理粘合方法相比，粘合力更强
- 该工艺适用于金属、陶瓷和聚合物等各种材料
-
等离子体产生的活性物质可促进
-
更低的操作温度
- PECVD 的工作温度为 200-350°C，而热 CVD 为 600-800°C
-
优点包括
- 降低界面热应力
- 防止基底降解
- 可涂覆对温度敏感的材料
- 较低的温度可避免热膨胀失配，从而有助于保持附着力
-
适形覆盖
-
等离子体可对复杂几何形状进行均匀涂覆，包括
- 深沟
- 垂直侧壁
- 不规则表面
-
通过以下方式确保整个基底上的粘附力一致
- 消除阴影区域
- 提供各处均等的表面活性
- 保持均匀的薄膜成分
-
等离子体可对复杂几何形状进行均匀涂覆，包括
-
多种材料兼容性
-
可沉积各种薄膜，并具有良好的附着力：
- 用于电子产品的硅氧化物/氮化物
- 用于耐磨损的类金刚石碳
- 用于太阳能电池的非晶硅
- 可对等离子参数进行调整，以优化每种材料系统的附着力
-
可沉积各种薄膜，并具有良好的附着力：
-
工艺优势
-
结合了等离子体和 CVD 技术的优势：
- 等离子体为反应提供能量，无需高温
- CVD 可控制薄膜成分
- 两者结合可形成粘合牢固的高质量薄膜
- 这种协同作用使 PECVD 在需要耐久涂层的应用中更具优势
-
结合了等离子体和 CVD 技术的优势：
汇总表：
| 关键因素 | 益处 |
|---|---|
| 等离子表面活化 | 去除污染物，产生反应位点，增加表面能，从而加强粘合力 |
| 增强化学键合 | 在界面上形成共价键，提高不同材料之间的粘附性 |
| 低温操作 | 降低热应力，防止基底降解（200-350°C，而 CVD 为 600-800°C） |
| 适形覆盖 | 确保沟槽和侧壁等复杂几何形状上的均匀粘附性 |
| 多种材料兼容性 | 优化硅氧化物、类金刚石碳、非晶硅等材料的粘附性 |
| 工艺协同 | 将等离子能量与 CVD 精度相结合，制造出耐用的高质量薄膜 |
