管式炉的均匀长度是多少？最大化热稳定性以获得可靠的结果

在管式炉中，均匀长度是指加热腔体中温度稳定一致的中心部分，通常在规定的公差范围内，如 ±5°C。虽然标准炉的总加热“热区”可能是 300 毫米或 600 毫米，但有效均匀长度总是短于这个总长度，因为温度在接近管子两端时会自然下降。

关键要点是，规格表上列出的“热区”长度与可用的“均匀长度”不同。理解并最大化这种均匀长度是在任何热处理过程中获得可靠和可重复结果的关键。

“均匀长度”对您的工作意味着什么

要取得成功的结果，无论是退火金属、生长晶体还是进行化学气相沉积 (CVD)，您的样品都必须经历一个一致的热环境。均匀长度定义了这个可信赖的处理区域。

热稳定性区域

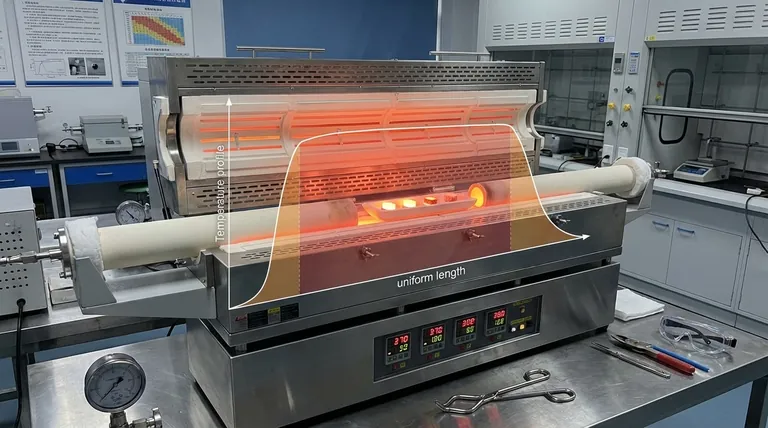

均匀长度是温度曲线呈平坦的区域。在该区域之外，朝向炉管的两端，会发生明显的热量损失，导致温度急剧下降。

将样品放置在该稳定区域之外将导致加热不均匀，从而导致材料性能不一致、内部应力或合成失败。

热区与均匀长度：关键区别

制造商指定一个热区长度，它描述了加热元件的总长度。具有 600 毫米热区的炉子并不提供 600 毫米的均匀温度。

均匀长度是热区的一个百分比。对于基本的单区炉，均匀长度可能仅占热区的中心 30-50%。

为什么它对热敏过程至关重要

涉及热敏部件或需要精确相变的过程完全依赖于温度精度。正确配置的管式炉的出色均匀性确保了样品的所有部分都接受完全相同的热处理，从而保证了可预测和高质量的结果。

决定均匀长度的因素

均匀区域的有效长度不是一个固定值。它是受炉子设计和操作方式影响的动态特性。

单区控制与多区控制

单区炉使用一个控制器来控制整个加热元件。这种设计简单且具有成本效益，但固有地会在两端产生温度下降。

多区炉（通常为三个区域）对中心和两个端部区域具有独立的控制器。可以设置端区控制器为更高的温度以主动注入更多热量，从而抵消自然热损失，并在管子的更大范围上显著延长均匀温度区域。

绝缘塞的作用

在工艺管的两端放置陶瓷纤维绝缘塞是提高均匀性的最有效方法之一。这些塞子充当热屏障，捕获热量并最大限度地减少向环境的损失。这种简单的添加有助于使温度曲线变平并延长均匀长度。

炉子方向：水平与垂直

卧式炉可能因自然对流而产生轻微的温度变化，热空气上升并在管子的顶部到底部产生梯度。

立式炉可以提供更优异的均匀性，因为对流与管子轴线对齐，有助于沿样品长度更均匀地分布热量。

了解取舍和陷阱

实现完美的均匀性需要在成本、复杂性和操作现实之间取得平衡。

精度的成本

三区炉提供更高的均匀性，但比单区炉更昂贵且编程更复杂。您必须决定您的工艺所需的精度是否证明了额外的投资是合理的。

高估可用区域

一个常见的错误是假设整个热区都可用。务必将样品直接放置在炉子的中心。如果您正在处理长样品，则必须使用具有足够热区和均匀长度以覆盖其整个长度的炉子。

气体流量和气氛的影响

在高气体流量下或在真空下运行过程会改变管内的热力学。恒定的冷气流将需要更多的功率来维持温度，并可能缩小均匀区域。在过程校准期间必须考虑到这些影响。

为您的工艺做出正确的选择

您的理想炉具配置完全取决于您应用的敏感性和规模。

如果您的首要重点是对敏感材料的最终精度： 三区炉对于最大化均匀长度和确保精确控制至关重要。考虑垂直方向。
如果您的首要重点是处理长样品或最大化产量： 选择一个具有长热区（例如 600 毫米或更多）的炉子，并确保它是多区设计，以在整个长度上保持均匀性。
如果您的首要重点是对小、非关键样品进行一般加热： 经济高效的单区炉通常就足够了。务必使用绝缘塞并将样品放置在确切中心，以获得尽可能好的一致性。

通过超越规格表并了解产生热均匀性的因素，您可以直接控制结果的质量和可重复性。

总结表：

方面	描述
均匀长度	具有稳定温度的中心加热区域（例如 ±5°C 公差），短于总热区。
热区	加热元件的总长度；不等于均匀长度。
关键因素	单区与多区控制、绝缘塞、炉子方向（水平/垂直）。
对过程的影响	确保退火、CVD、晶体生长的均匀加热；防止不一致和故障。
