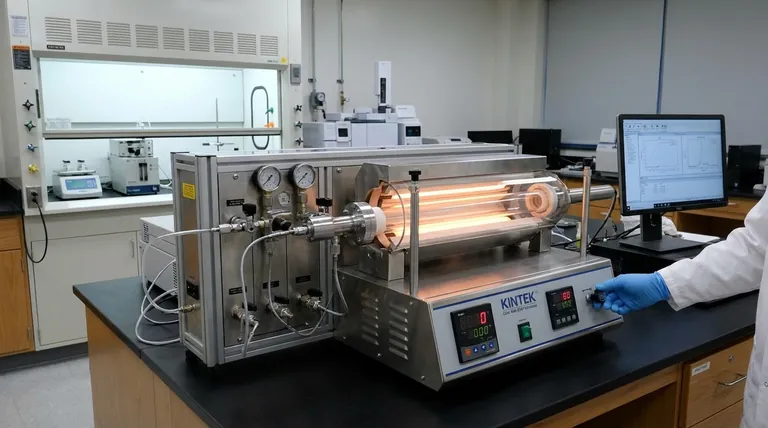

冷壁Cvd技术在石墨烯研究中的意义是什么？解锁高品质石墨烯的精准生长

其核心在于，冷壁化学气相沉积（CVD）技术在石墨烯研究中的意义在于它能够对生长过程提供前所未有的控制。与整个腔室都被加热的传统方法不同，冷壁CVD将反应单独限制在基底表面，使研究人员能够精确地操纵温度、气体流量和压力等参数。这使得石墨烯合成从一个批量过程转变为一个受控的表面科学实验。

冷壁CVD的核心优势不仅在于生长石墨烯，还在于理解石墨烯是如何生长的。通过在基底处创建一个高度受控的微环境，该技术使得进行基础研究成为可能，从而生产出适用于要求苛刻的电子应用的高质量、无缺陷石墨烯。

基本挑战：控制石墨烯生长

化学气相沉积是合成大面积、高质量石墨烯最常用的方法。在典型工艺中，将含有碳的气体（如甲烷（CH₄））引入到装有催化剂基底（通常是铜）的腔室中。

像氢气（H₂）这样的气体也被用来控制反应并促进碳原子有序沉积到石墨烯的蜂窝状晶格中。这些气体的比例至关重要；过多的氢气会腐蚀新形成的石墨烯片。

在传统的“热壁”CVD系统中，整个炉体或管子被加热到反应温度。这种缺乏热精度意味着前驱体气体可能在气相中或在腔室壁上分解和反应，而不仅仅是在目标基底上。

这会导致前驱体浪费、潜在污染，并且无法精确控制成核（石墨烯岛的初始形成）及随后的生长。当反应环境如此混乱时，很难研究其基本科学原理。

冷壁CVD反应器的决定性特征是只有基底支架被主动加热，通常通过电阻加热或感应加热。腔室壁保持冷却。

这种简单而强大的改变确保了化学反应——甲烷的分解和碳的沉积——几乎完全发生在您想要的炽热基底表面上。

通过将反应限制在基底上，研究人员对最敏感的工艺参数获得了前所未有的控制。气体流量和压力可以精确管理，因为气体不会在腔室的加热体积中过早反应。

这使得系统研究每个变量如何影响最终材料质量成为可能，使石墨烯合成更接近半导体行业的精确标准。

这种程度的控制对于研究石墨烯形成过程中的表面介导科学来说是无价的。研究人员可以使用冷壁CVD对成核密度、畴尺寸和缺陷形成获得确凿的见解。

理解这些基本机制是可靠生产大尺寸、单晶石墨烯的关键，这是高性能电子学领域的终极目标。

冷壁CVD系统本质上比简单的热壁管式炉更复杂。局部加热、真空要求和精确的气体处理系统导致更高的初始成本和维护开销。

仅加热基底可能会在样品上产生显著的热梯度，尤其是在较大的基底上。如果管理不当，这可能导致生长不均匀，石墨烯的质量从晶圆中心到边缘有所不同。

冷壁CVD是为精度和研究而优化的工具。虽然它非常适合开发新工艺和制造用于原型的高质量材料，但传统热壁系统可能为要求较低的批量生产场景提供更高的吞吐量。

对于大多数电子应用，在金属催化剂上生长的石墨烯必须转移到绝缘基底上，例如二氧化硅。这种转移过程因引入皱纹、撕裂和聚合物残留物而臭名昭著，这些都会降低石墨烯卓越的电子性能。

一个关键的研究领域，由先进CVD系统的控制能力所促成，是石墨烯在介电基底上的直接生长。例如气体催化剂辅助CVD（可在冷壁反应器中实现）等技术，消除了对金属箔和随之而来的破坏性转移步骤的需求。

这是将石墨烯直接集成到半导体制造工作流程中的关键途径，为其在下一代电子和光电子学中的应用铺平了道路。

合成方法的选择完全取决于您的最终目标。

最终，掌握提供适当控制水平的工具是实现石墨烯项目特定潜力的决定性一步。

方面	描述
核心优势	将反应隔离在基底上，实现对温度、气体流量和压力的精确控制。
主要益处	能够对成核和生长进行基础研究，从而生产出高质量、无缺陷的石墨烯。
理想适用	基础研究和下一代电子产品开发，例如在介电体上直接生长。
权衡	与热壁系统相比，复杂性和成本更高；大型基底上可能存在热梯度。
