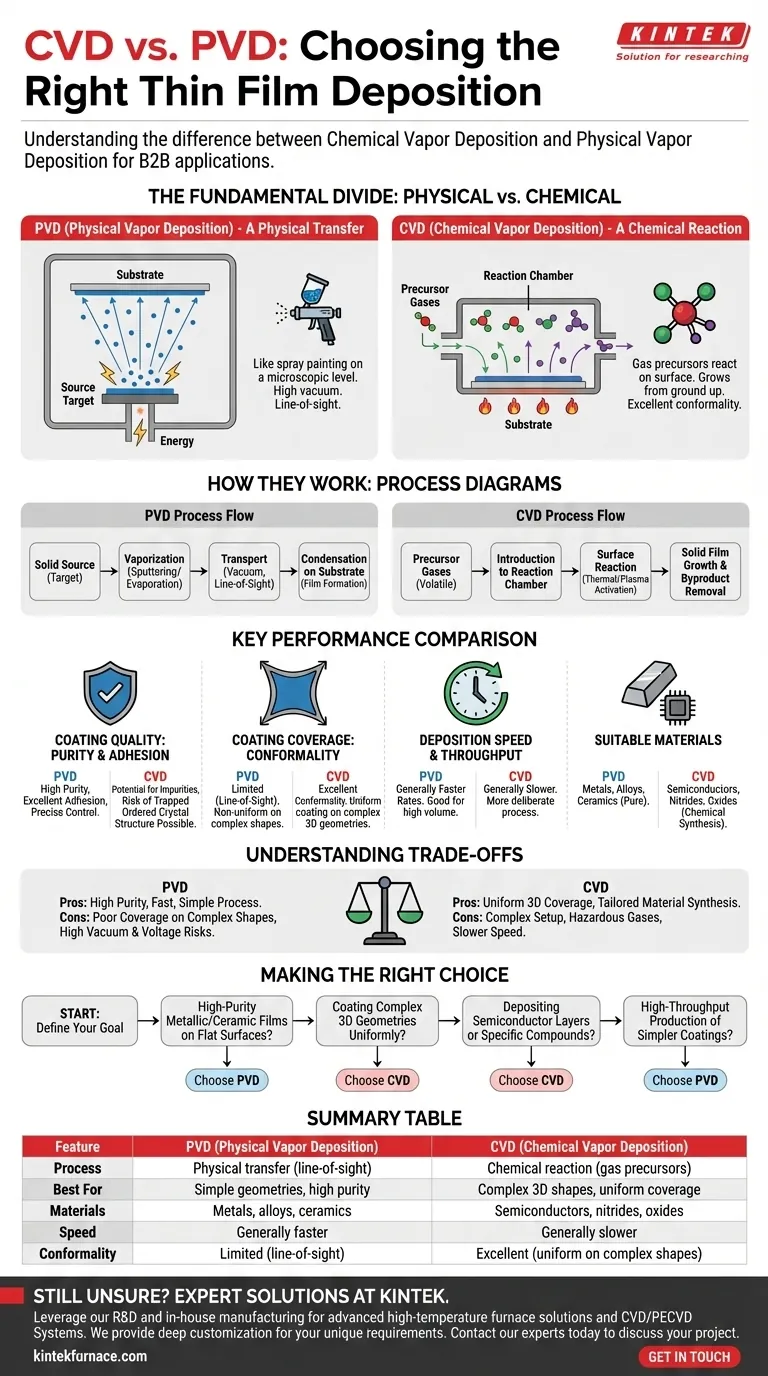

化学气相沉积（CVD）和物理气相沉积（PVD）都是重要的薄膜沉积技术，但它们在机理、应用和结果上有着本质的区别。CVD 依靠化学反应沉积材料，通常能获得纯度更高、更均匀的涂层，而 PVD 则使用溅射或蒸发等物理过程，因此更适合金属和陶瓷的直视应用。两者之间的选择取决于基材敏感性、所需薄膜特性和成本考虑等因素。
要点说明：
-
基本机制
- CVD:涉及化学反应，前驱气体在基底表面分解或反应形成固体薄膜。例如热化学气相沉积和等离子体增强化学气相沉积（PECVD），后者利用等离子体实现低温沉积。
- PVD:依靠溅射（轰击目标喷射原子）或蒸发（加热材料使其汽化）等物理过程。蒸发后的材料会凝结在基底上。
-
温度要求
- CVD:传统的 CVD 通常需要很高的温度（600°C-800°C），这可能会限制与对温度敏感的基底的使用。PECVD 可将温度降至室温-350°C，扩大了兼容性。
- PVD:典型的操作温度低于传统的 CVD，但某些方法（如电子束蒸发）仍可能产生局部热量。
-
涂层均匀性和覆盖率
- CVD:非视线沉积确保即使在复杂的几何形状（如沟槽或三维结构）上也能实现均匀的覆盖。
- PVD:视线应用意味着阴影区域的涂层可能较少，需要旋转基材或从多个角度进行均匀覆盖。
-
材料适用性
- CVD:适用于半导体（如硅、石墨烯）和高纯度陶瓷，通过化学反应可实现精确的化学计量。
- PVD:适用于金属（如铝、钛）、合金和简单陶瓷，物理气化可保持材料特性。
-
薄膜质量和应力
- 气相沉积:可产生致密、低应力、附着力出色的薄膜，但高温可能会产生热应力。PECVD 可利用等离子能量缓解这一问题。
- PVD:由于沉积原子的动能，薄膜可能更加多孔或受力，但磁控溅射等技术可提高密度。
-
成本和可扩展性
- CVD:由于气体输送系统和安全措施复杂，前期成本较高，但大批量生产的单位成本较低。
- PVD:较简单的设备（如真空室）可减少初始投资，但视线限制可能会增加复杂零件的加工时间。
-
应用
- 化学气相沉积:主要用于微电子（如晶体管层）、光学涂层和极端环境下的保护膜。
- PVD:常见于装饰涂层（如类金涂层）、工具硬化（如氮化钛）和太阳能电池板。
对于购买者来说，决定的关键在于平衡薄膜质量、基材兼容性和预算。CVD 适用于高性能、非视线需求，而 PVD 则适用于金属涂层和更简单的设置。您是否考虑过热限制或零件几何形状会如何影响您的选择？从航空航天到消费电子，这些技术悄然塑造着各行各业，并在现代制造业中找到了自己的位置。
汇总表：
| 特点 | CVD（化学气相沉积） | PVD（物理气相沉积） |
|---|---|---|
| 机理 | 化学反应（气体前驱体） | 物理过程（溅射/蒸发） |
| 温度范围 | 高（600°C-800°C）；PECVD：较低（室温-350°C） | 一般较低，但因方法而异 |
| 涂层均匀性 | 非视线；适用于复杂几何形状 | 视线；可能需要旋转才能均匀覆盖 |
| 最适合材料 | 半导体、高纯陶瓷 | 金属、合金、简单陶瓷 |
| 薄膜质量 | 致密、低应力、出色的粘附性 | 可多孔/受压；磁控溅射可提高密度 |
| 成本和可扩展性 | 前期成本较高；大批量生产时成本效益较高 | 初期投资较少；复杂部件可能需要更多时间 |
| 应用 | 微电子、光学涂层、极端环境 | 装饰涂层、工具硬化、太阳能电池板 |
