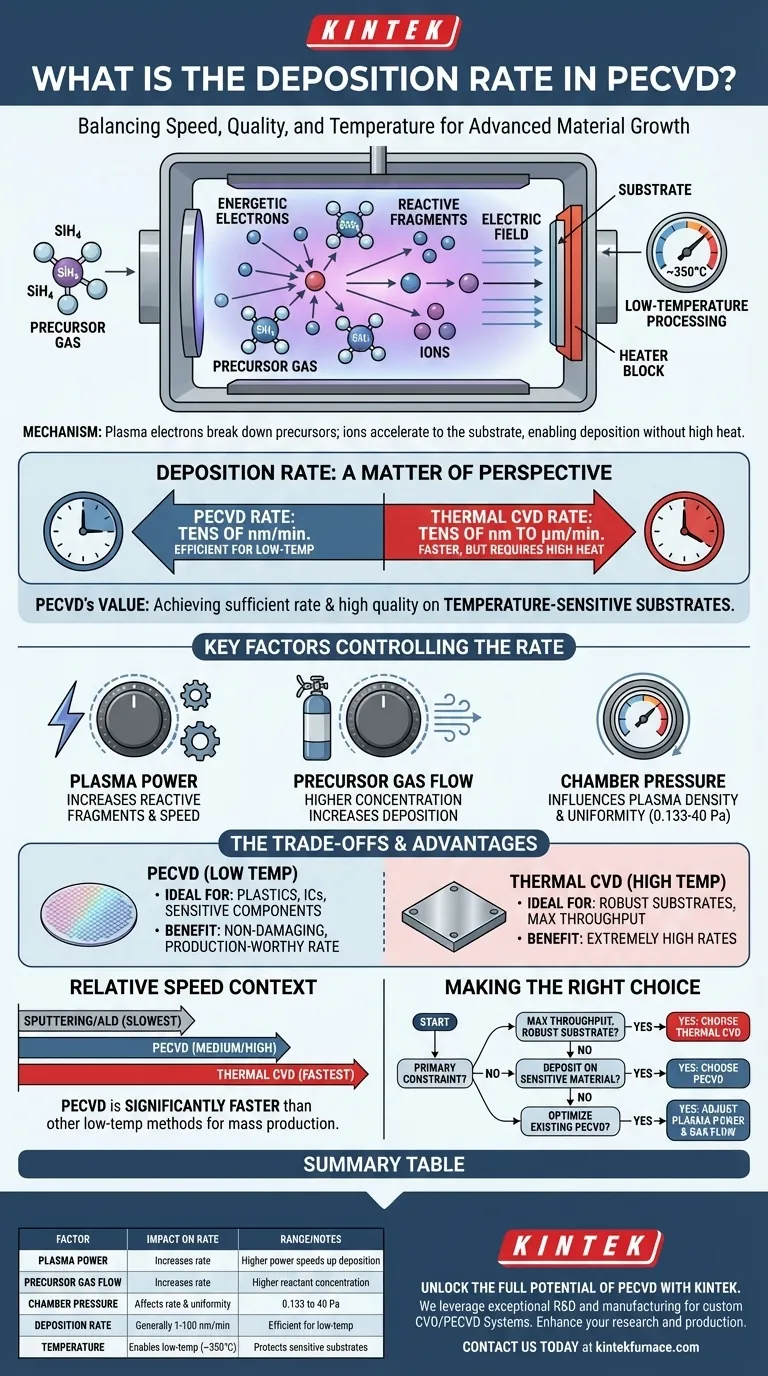

与传统的化学气相沉积法相比，PECVD（等离子体增强化学气相沉积法）的沉积率要高得多，可以快速形成薄膜--通常只需几分钟而不是几小时。这种效率源于等离子体的能量激活，它能在较低温度（室温至 350°C）下加速化学反应。等离子功率和前驱体气体流速等关键因素直接影响沉积速度，使 PECVD 成为高通量半导体生产和温度敏感基底的理想选择。
要点说明：
-
PECVD 的高沉积速率
- PECVD 利用等离子体的能量加快反应速度，其性能优于传统（化学气相沉积）[/topic/chemical-vapor-deposition]。
- 典型速率范围为 每分钟几十到几百纳米 从而将加工时间从几小时缩短到几分钟。
- 举例来说：氮化硅薄膜的沉积速度为 ~100 nm/min，而热 CVD 的沉积速度为 ~10 nm/min。
-
影响沉积速率的因素
- 等离子功率:更高的射频/交流/直流电功率可增加电离物种的能量，加快反应动力学。
- 气体流速:单位时间内更多的前驱体分子可提高反应物浓度，促进薄膜生长。
- 权衡：过大的功率或气体流量可能会影响薄膜质量（如应力、均匀性）。
-
与热 CVD 相比的优势
- 较低的温度（≤350°C 对 600-800°C）可防止基底损坏，这对聚合物或柔性电子产品至关重要。
- 等离子活化可在热敏材料（如塑料或预图案器件）上进行沉积。
-
工业影响
- 通过提高产量，加快沉积速度，降低制造成本（如太阳能电池、微机电系统）。
- 实现抗反射涂层、钝化层和阻挡层的规模化生产。
-
等离子体的作用
- 等离子体（电离气体）可提供活性自由基（如 SiH₃⁺、NH₂-），以较低的活化能结合。
- 射频等离子体很常见，但直流/交流系统也可用于特定材料。
您是否考虑过 PECVD 的速度如何与您的生产目标相匹配？例如，半导体工厂可能会优先考虑生产量，而研发实验室可能会兼顾速度和薄膜精度。从智能手机屏幕到医疗设备涂层，这项技术悄无声息地支撑着一切，证明速度和精度在现代制造业中可以共存。
汇总表：
| 方面 | PECVD 性能 |
|---|---|
| 沉积速率 | 几十到几百纳米/分钟（例如，氮化硅为 ~100 纳米/分钟，而热 CVD 为 ~10 纳米/分钟） |
| 温度范围 | 室温至 350°C（相对于热 CVD 的 600-800°C） |
| 关键影响因素 | 等离子功率、前驱气体流速 |
| 工业应用 | 太阳能电池、MEMS、抗反射涂层、阻挡膜 |
