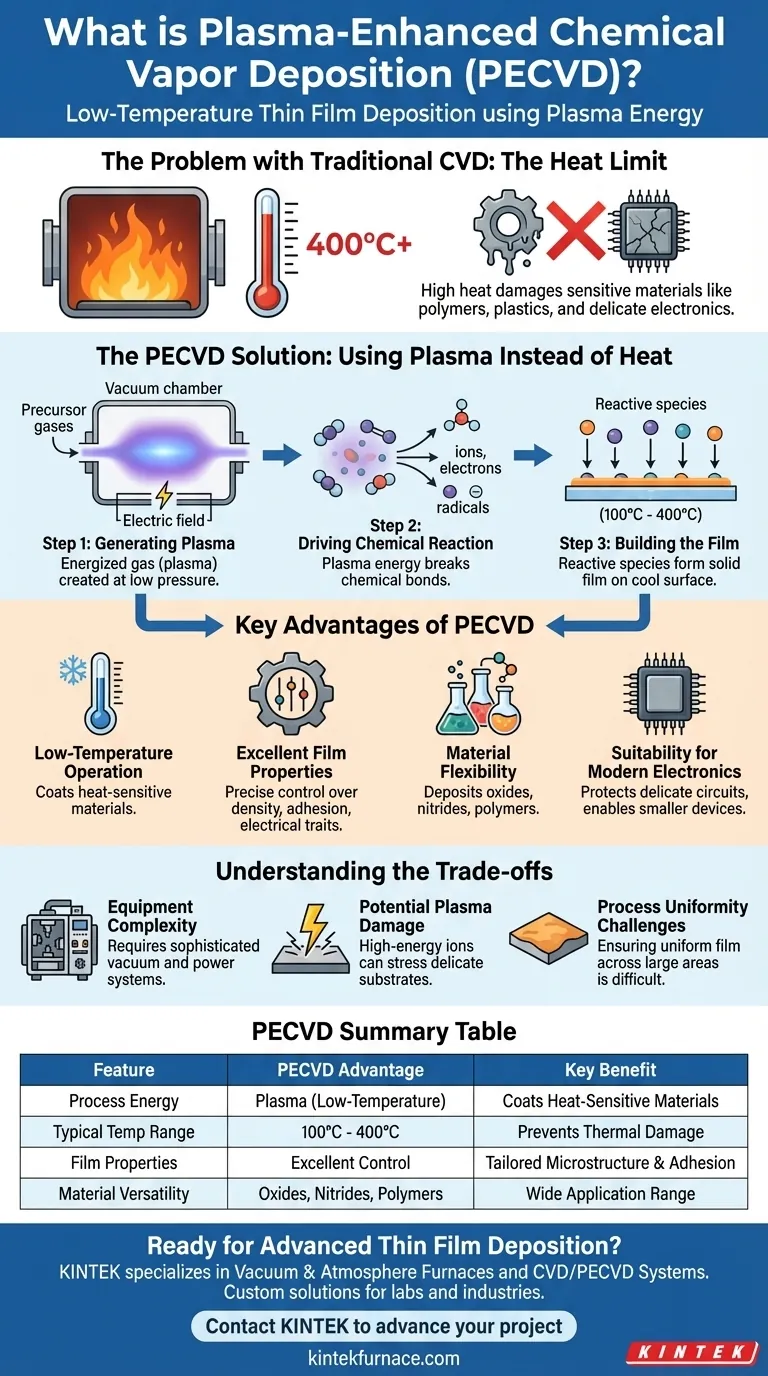

等离子体激活化学气相沉积(PCVD)是化学气相沉积(CVD)的一种特殊变体,它利用等离子体来增强沉积过程。传统的 CVD 完全依靠热能来驱动化学反应,而 PCVD 则不同,它利用等离子体(一种部分电离的气体)在较低的温度下激活前驱气体。这样就能更精确地控制薄膜特性,提高附着力,并能在对温度敏感的基底上沉积涂层。PCVD 凭借其高效性和多功能性,广泛应用于电子、太阳能和纳米技术等需要高性能薄膜的行业。
要点说明:
-
PCVD 的定义和机制
- PCVD 是一种薄膜沉积技术,利用等离子体(电离气体)激活前驱气体之间的化学反应。
- 等离子体提供的能量可将气体分子分解为活性物质,从而使沉积温度低于热化学气相沉积。
- 这种工艺可对薄膜厚度、成分和均匀性进行更精细的控制,因此非常适合半导体制造和光学镀膜等应用。
-
与传统 CVD 的比较
- 温度要求:传统的 CVD 通常需要较高的温度(如 800-1000°C),而 PCVD 的工作温度较低(如 200-400°C),从而减少了对基底的热应力。
- 反应控制:等离子活化技术使反应速度更快、选择性更强,从而提高薄膜质量并减少缺陷。
- 多功能性:PCVD 可以在聚合物或玻璃等不同基底上沉积更广泛的材料,包括电介质(如氮化硅)和金属。
-
PCVD 系统的关键组件
- 等离子体生成:通过射频或微波电源电离前驱体气体。
- 工艺室:设计用于保持真空条件(通常为 0.1-10 托),并容纳用于等离子活化的电极。
- 气体输送系统:精确的质量流量控制器可调节前驱体和载气的注入。
- 基底加热/冷却:确保薄膜生长的最佳温度,同时不损坏基底。
-
PCVD 的应用
- 电子学:在半导体器件(如晶体管、微机电系统)中沉积绝缘层或导电层。
- 太阳能:为太阳能电池制作抗反射或钝化涂层,以提高效率。
- 医疗设备:为植入物涂上生物相容性薄膜(如类金刚石碳),以提高耐用性。
- 光学:生产用于镜片和显示器的抗划伤或防雾涂层。
-
设备采购商的优势
- 降低运营成本:由于温度较低,能耗降低。
- 材料灵活性:适用于沉积有机和无机薄膜。
- 可扩展性:系统可为研发(小型试验室)或批量生产(集群工具)量身定制。
-
挑战和考虑因素
- 流程复杂性:需要仔细调整等离子参数(功率、压力),以避免薄膜应力或污染。
- 设备维护:等离子源和电极可能需要定期清洁或更换。
- 安全:处理活性气体(如硅烷)需要强大的排气和监控系统。
对于优先考虑薄膜沉积的精度和效率的行业来说,PCVD 在性能和实用性之间实现了令人信服的平衡。PCVD 能够与现有的 CVD 工作流程集成,同时扩大材料选择范围,因此是面向未来制造工艺的战略性投资。
总表:
方面 | PCVD | 传统 CVD |
---|---|---|
温度范围 | 200-400°C(热应力较低) | 800-1000°C(基质风险较高) |
反应控制 | 等离子活化可实现更快的选择性反应(减少缺陷) | 热能可能导致沉积不均匀或产生杂质 |
材料多样性 | 在聚合物/玻璃上沉积电介质、金属和有机物 | 仅限于高温兼容基底 |
应用 | 半导体、太阳能电池、医用涂层、光学器件 | 主要是高温材料(如陶瓷、难熔金属) |
