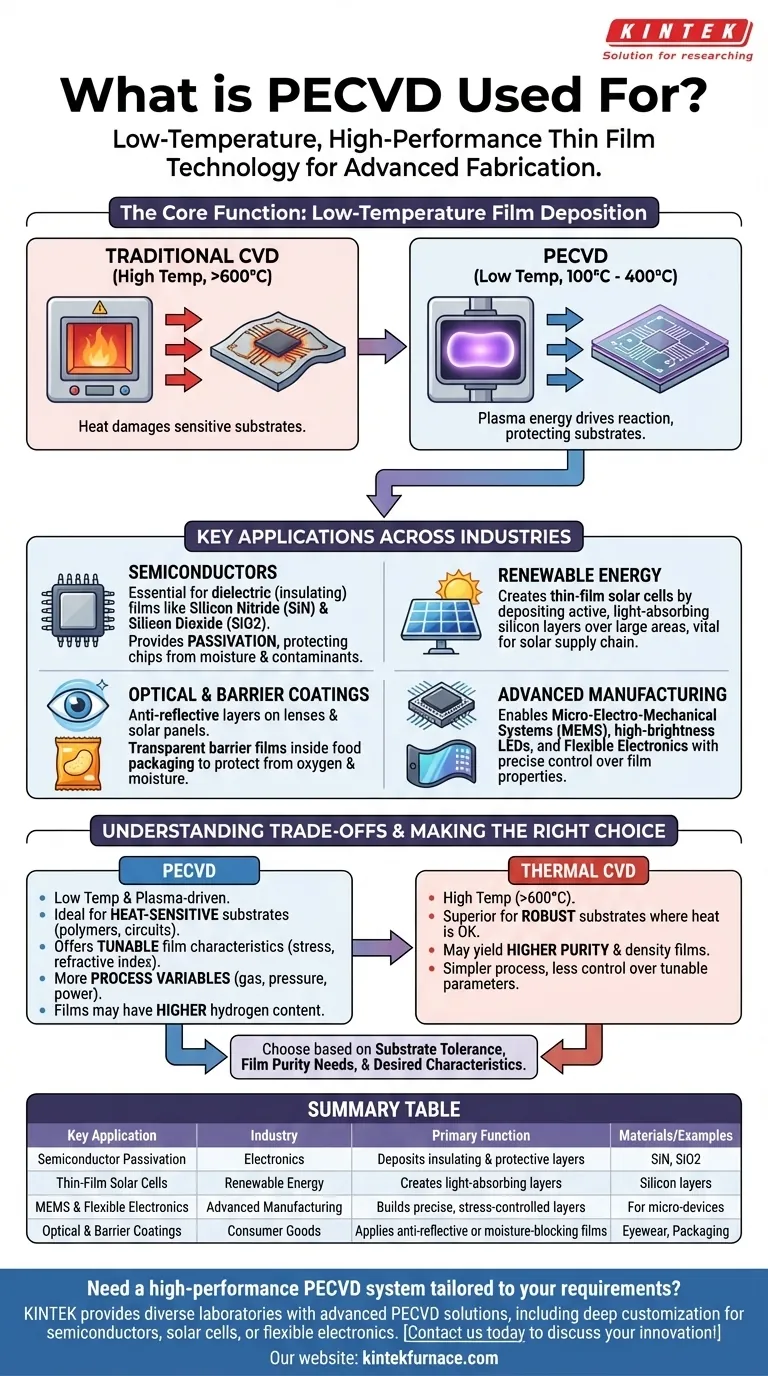

Pecvd 有什么用？实现先进制造中的低温薄膜沉积

简而言之，等离子体增强化学气相沉积（PECVD）是一种用于制造高性能薄膜的基石技术。这些薄膜对于制造各种产品至关重要，包括半导体、太阳能电池、光学镜头以及医疗设备甚至食品包装的保护涂层。

现代制造的核心挑战是在不通过极端热量损坏基板的情况下，在其上沉积高质量的功能层。PECVD 通过使用带电气体或等离子体来驱动化学反应，从而实现低温工艺，这种工艺既精确又用途广泛，解决了这一难题。

核心功能：低温薄膜沉积

PECVD 的核心是将气体转化为固体、超薄层沉积在表面上的过程。它相对于其他方法的独特优势在于其实现这种转化的方式。

等离子体优势

传统的化学气相沉积（CVD）依赖于非常高的温度（通常 >600°C）来提供反应气体形成固体薄膜所需的能量。

相比之下，PECVD 通过对气体施加电场来产生等离子体。这种等离子体提供启动化学反应所需的能量，使得沉积能够在低得多的温度下进行，通常在 100°C 到 400°C 之间。

为什么低温是游戏规则改变者

在低温下沉积薄膜的能力是 PECVD 广泛使用的关键。它允许制造商涂覆那些在高温工艺下会熔化、变形或损坏的材料。

这为热敏基板（如塑料、柔性聚合物以及关键的、已包含预制电子电路的复杂半导体晶圆）的制造开辟了可能性。

跨行业的关键应用

PECVD 的独特能力使其在多个高科技领域不可或缺。它不仅仅是一种应用，而是一个能够实现无数其他应用的基础过程。

现代电子学的基础

在半导体行业，PECVD 是主力军。它用于沉积关键的介电（绝缘）薄膜，例如氮化硅（SiN）和二氧化硅（SiO2）。

这些层将集成电路内部的导电通路相互隔离，形成电容器，并提供钝化——一种最终的保护涂层，保护脆弱的芯片免受湿气和污染物的影响。

为可再生能源提供动力

PECVD 对于薄膜太阳能电池的生产至关重要。该工艺用于沉积形成光伏电池活性吸光区的硅层。

它能够以经济高效的方式在大面积上制造高质量薄膜，这使其成为太阳能供应链的重要组成部分。

增强材料性能

该技术广泛用于制造功能性涂层，以改善表面性能。

这包括光学涂层，例如眼镜片和太阳能电池板上的抗反射层，以及阻隔涂层，例如薯片袋内防止氧气和湿气的薄而透明的薄膜。它还用于工具和医疗植入物上的硬质耐磨涂层。

实现下一代设备

对于先进制造而言，PECVD 的精度至关重要。它用于构建微机电系统（MEMS）、高亮度 LED 和柔性电子产品的组件。对薄膜厚度、成分和应力的精确控制对于这些精密设备的正常运行至关重要。

理解权衡

虽然 PECVD 功能强大，但它并非万能解决方案。了解其局限性是有效使用它的关键。

薄膜质量与热 CVD

由于 PECVD 在较低温度下运行并使用等离子体，因此所得薄膜的性能可能与高温热 CVD 不同。例如，PECVD 薄膜通常含有较高浓度的氢。

对于要求绝对最高薄膜纯度和密度的应用，高温工艺可能更优越，但这仅限于基板能够承受热量的情况。

工艺复杂性

管理等离子体比简单的热工艺引入了更多变量。要获得所需的薄膜性能，需要精确控制气体流量、压力、腔室温度以及电场的频率和功率。这种复杂性需要大量的工艺工程和专业知识。

为您的目标做出正确选择

您的沉积方法选择完全取决于基板和最终产品的要求。

如果您的主要重点是在聚合物或成品电路等热敏材料上沉积薄膜：PECVD 因其低温处理能力而成为行业标准解决方案。
如果您的主要重点是在坚固的基板上实现尽可能高的薄膜纯度和密度：您还应该评估高温热 CVD，如果热量不是限制因素，它可能会产生更优越的材料性能。
如果您的主要重点是工程特定薄膜特性，如应力或折射率：PECVD 提供了广泛的可调参数（功率、压力、气体混合），可对最终薄膜进行出色的控制。

最终，PECVD 是一项基础技术，它使得制造仅凭高温方法无法实现的复杂设备成为可能。

总结表：

关键应用	行业	主要功能
半导体钝化	电子	沉积绝缘层（SiN、SiO2）以保护芯片
薄膜太阳能电池	可再生能源	为光伏电池创建吸光硅层
MEMS 和柔性电子产品	先进制造	为微型设备构建精确、应力受控的层
光学和阻隔涂层	消费品	应用抗反射或防潮薄膜
