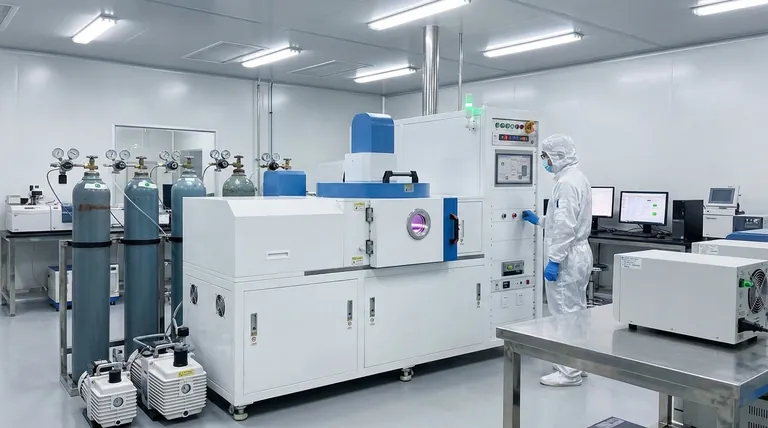

什么是化学气相沉积（Cvd）？它能产生什么？探索高纯度薄膜和涂层

从本质上讲，化学气相沉积（CVD）是一种高度受控的制造工艺，用于制造高纯度的固体材料，通常以薄膜或涂层形式沉积在基材上。其原理是通过将前驱体气体引入反应腔室，这些气体在接触到加热的物体（基材）时发生反应和分解，从而在表面留下所需材料的一层。该方法是制造从计算机芯片到抗腐蚀涂层等一切产品的基础。

化学气相沉积不仅仅是一种涂层方法；它是一种基础性的“自下而上”的制造技术。通过从气相中逐原子构建材料，CVD 实现了传统方法往往无法达到的纯度、控制和均匀性水平。

化学气相沉积的工作原理：核心过程

CVD 是一种热化学过程，可以分解为几个关键步骤。理解这个顺序揭示了该技术为何如此强大和通用。

步骤 1：引入前驱体气体

该过程首先将特定的、经过精确测量的气体，称为前驱体，送入反应腔室。这些气体含有最终形成固体薄膜的化学元素。

腔室的环境，包括压力（范围可从常压到高真空）和温度，都受到精确控制。

步骤 2：激活化学反应

将被涂覆的物体——即基材——在腔室内部加热。当前驱体气体接触到热表面时，热能会触发化学反应。

这种能量导致前驱体分子分解或相互反应。结果是形成所需的固体材料和其他气态副产物。一些先进的 CVD 方法使用等离子体而不是单纯的热量来在较低温度下驱动此反应。

步骤 3：沉积与薄膜生长

新形成的固体材料沉积在基材上，形成一层薄而坚固的薄膜。这种沉积发生在物体所有暴露的表面上，形成所谓的保形涂层，即使是复杂的形状也能均匀覆盖。

通过控制沉积时间和前驱体气体的浓度，可以精确控制薄膜的厚度。

步骤 4：清除副产物

在沉积发生的同时，化学反应产生的不需要的气态副产物会不断地从腔室中抽出，确保生长薄膜的纯度。

CVD 产生什么？

CVD 工艺的产出是极其高质量的固体材料。虽然它最常与薄膜相关，但其应用多种多样。

高纯度薄膜

这是 CVD 的主要产品。这些薄膜是半导体行业的基石，用于在硅片上创建晶体管和集成电路的层状结构。

保护性和功能性涂层

CVD 用于在工具、机械部件和其他组件上应用超硬耐用的涂层。这些涂层提供强大的抗腐蚀、抗氧化和抗磨损能力，显著延长了基础材料的使用寿命和性能。

先进材料

该工艺还可以生产粉末、纤维，甚至完整的独立整体部件。它对于制造用于光电子学（如 LED）和能源应用（包括可印刷太阳能电池）的材料至关重要。

理解权衡

尽管 CVD 功能强大，但并非没有挑战。真正的理解需要认识到其操作要求。

高温要求

传统 CVD 工艺通常需要非常高的温度来激活化学反应。这限制了可使用的基材类型，因为有些材料可能会因高温而变形或损坏。

前驱体和副产物处理

CVD 中使用的前驱体气体可能具有毒性、易燃性或腐蚀性。这需要复杂的安全协议和处理系统。同样，废弃的副产物必须得到妥善管理和处理。

设备复杂性

实现必要的真空条件和精确的温度控制需要复杂且通常昂贵的设备，使得 CVD 系统的初始投资相当高。

根据目标做出正确选择

CVD 的价值最好通过其工业应用的视角来理解。

如果您的主要重点是电子和微加工：对于制造现代半导体所需的超纯、均匀和晶体薄膜，CVD 是不可或缺的标准。
如果您的主要重点是机械耐用性：CVD 可提供卓越的保护涂层，提高工具和组件在恶劣操作条件下的使用寿命和性能。
如果您的主要重点是下一代材料：CVD 是能源、光学和催化领域研发的关键使能技术，允许创建具有精确工程特性的新型材料。

归根结底，化学气相沉积是现代技术的基石，使我们能够以原子级的精度制造先进材料。

摘要表：

方面	描述
工艺	前驱体气体在加热的基材上发生热化学反应，沉积固体材料。
主要产品	高纯度薄膜、保护涂层、粉末、纤维和整体部件。
主要应用	半导体、抗腐蚀涂层、光电子学和能源技术。
优点	高纯度、均匀的保形涂层、精确控制薄膜厚度。
挑战	高温、有毒前驱体处理、设备复杂且成本高昂。
