Pecvd 代表什么，其主要功能是什么？探索低温薄膜沉积

其核心是，PECVD 代表等离子体增强化学气相沉积。它是一种通过使用富含能量的等离子体引发气态前驱体的化学反应，从而在基材上沉积高质量、均匀薄膜的工艺。与仅依靠高温的传统方法不同，PECVD 利用等离子体驱动反应，从而显著降低了处理温度。

PECVD 的根本优势在于它能够克服传统沉积方法的高温障碍。通过使用等离子体提供必要的能量，它使得在无法承受极端高温的材料上生长高性能薄膜成为可能。

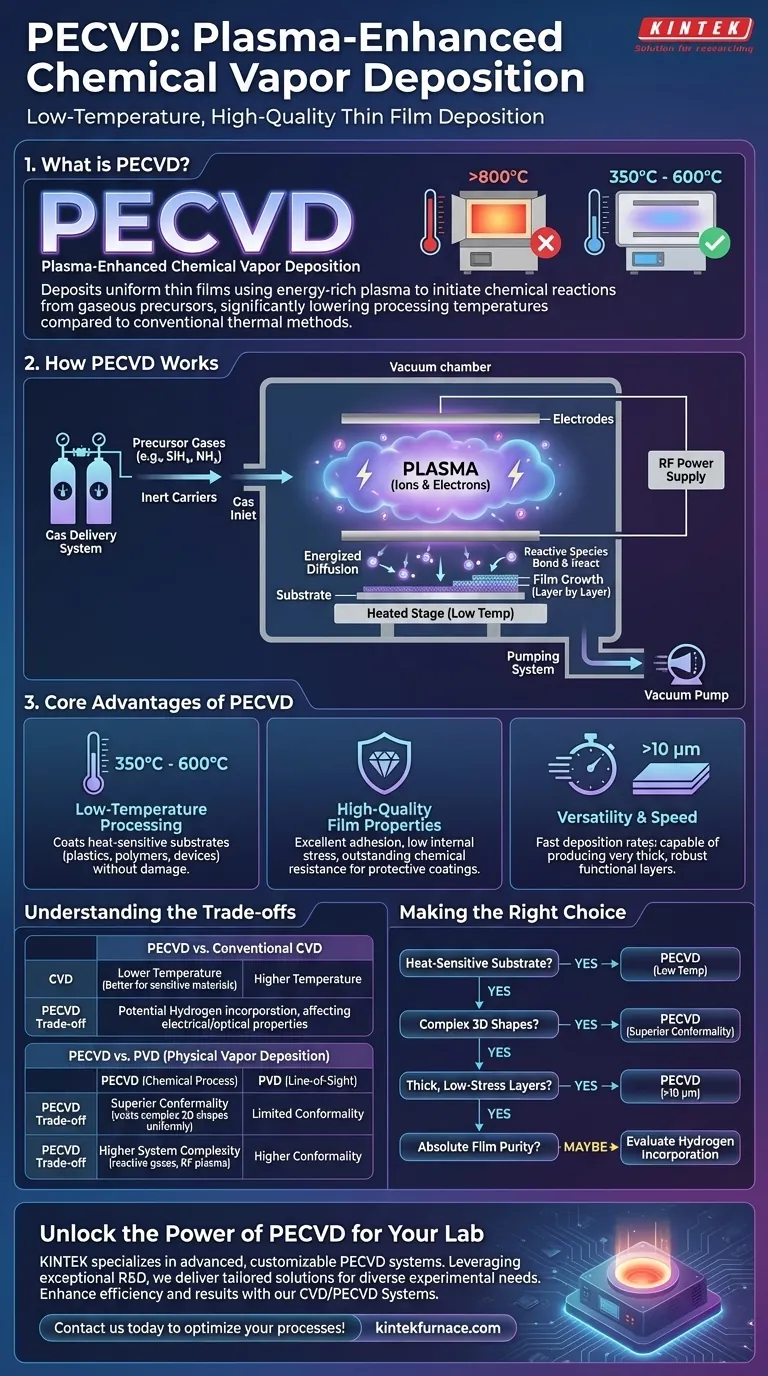

PECVD 工作原理：从气体到固体薄膜

要理解 PECVD 的价值，您必须首先了解其机制。它是一种复杂的工艺，可在真空中将特定气体转化为基材表面的固体功能层。

等离子体的作用

名称中的“等离子体增强”部分是关键要素。等离子体是一种电离气体——一种物质状态，其中电子已从原子中剥离，形成了带电离子和自由电子的混合物。

在 PECVD 系统中，射频 (RF) 电源向低压气体施加电场。这会使自由电子获得能量，然后它们与中性气体分子碰撞，使其电离并产生等离子体。该等离子体是整个化学反应的能量来源。

沉积过程

该过程在真空室中通过一系列受控步骤进行：

前驱体引入： 将硅烷 (SiH₄) 和氨 (NH₃) 等前驱体气体以及惰性载气引入腔室。
等离子体产生： 两个电极之间的放电产生等离子体，将前驱体气体分子分解成高活性离子和自由基。
表面扩散： 这些带能量的物质通过真空扩散并到达基材，基材通常会加热，但温度远低于传统 CVD。
薄膜生长： 反应性物质与基材表面键合，发生化学反应，一层一层地形成所需的薄膜。

关键系统组件

典型的 PECVD 系统由几个核心组件构成：用于控制环境的真空室、带质量流量控制器用于精确气体混合的气体输送系统、用于维持低压的泵送系统，以及带电极用于产生等离子体的射频电源。

为何选择 PECVD？核心优势

当其他沉积方法不足时，工程师和研究人员会选择 PECVD，尤其是在平衡工艺条件和材料限制方面。

低温处理

这是 PECVD 的决定性优势。虽然传统 CVD 可能需要超过 800°C 的温度，但 PECVD 在更低的温度下运行，通常在 350°C 至 600°C 范围内，有时甚至更低。这使得在塑料、聚合物和某些半导体器件等对温度敏感的基材上进行涂覆成为可能，而不会造成损坏。

高质量薄膜特性

通过 PECVD 沉积的薄膜表现出理想的特性。它们可以设计成具有出色的耐化学性、低内应力和出色的附着力。这使得它们非常适合保护涂层，例如高性能光学器件中的防刮层。

多功能性和速度

PECVD 系统以相对快的沉积速率而闻名。关键是，它们还可以生产非常厚的涂层——通常大于 10 微米——这是许多其他沉积技术的一个显著限制。这种能力对于创建坚固的功能层或保护层至关重要。

理解权衡

尽管功能强大，但 PECVD 并非万能解决方案。了解其背景和权衡是做出明智决策的关键。

与传统 CVD 的比较

与传统 CVD 的主要权衡是温度与薄膜成分。PECVD 中的等离子体可能导致前驱体气体碎片（如硅烷中的氢）掺入到生长的薄膜中。虽然并非总是有害，但这会改变薄膜的电学或光学特性，对于高度敏感的应用来说，这是一个必须考虑的因素。

与 PVD（物理气相沉积）的比较

PVD 是一种“视线”物理过程（如溅射），而 PECVD 是一种化学过程。由于 PECVD 依赖于气体扩散到表面，它提供了卓越的共形性，这意味着它可以比 PVD 更均匀地涂覆复杂的、三维形状。PECVD 产生的薄膜在化学上也是独特的，通常被描述为更“聚合物状”。

系统复杂性

使用反应气体和射频等离子体发生器使得 PECVD 系统本质上比某些更简单的 PVD 设置更复杂。这可能导致更高的维护要求，尤其是在腔室清洁方面，以去除沉积过程中产生的化学副产品。

为您的应用做出正确选择

选择正确的沉积技术完全取决于您的最终目标。请使用这些要点作为指导。

如果您的主要重点是在热敏基材上沉积： PECVD 是明确的选择，因为它显著降低了工艺温度。
如果您的主要重点是在复杂的 3D 形状上实现高度共形的涂层： 与视线 PVD 方法相比，PECVD 提供卓越、均匀的覆盖。
如果您的主要重点是创建厚且低应力的保护层： PECVD 擅长沉积厚（>10 微米）且内应力低的薄膜，非常适合机械或化学屏障。
如果您的主要重点是用于高端电子产品的绝对薄膜纯度： 您必须评估 PECVD 可能带来的氢掺杂是否可接受，或者是否需要更高温度、无等离子体的 CVD 方法。

通过理解这些核心原则，您可以自信地确定 PECVD 是否是实现特定材料沉积目标的正确工具。

总结表：

方面	详情
全称	等离子体增强化学气相沉积
主要功能	使用等离子体进行低温处理，沉积均匀薄膜
主要优势	低温操作 (350°C-600°C)，高共形性，快速沉积，厚涂层 (>10 μm)
常见应用	热敏材料涂层，保护层，半导体器件
比较	在共形涂层方面优于 PVD；温度低于传统 CVD
