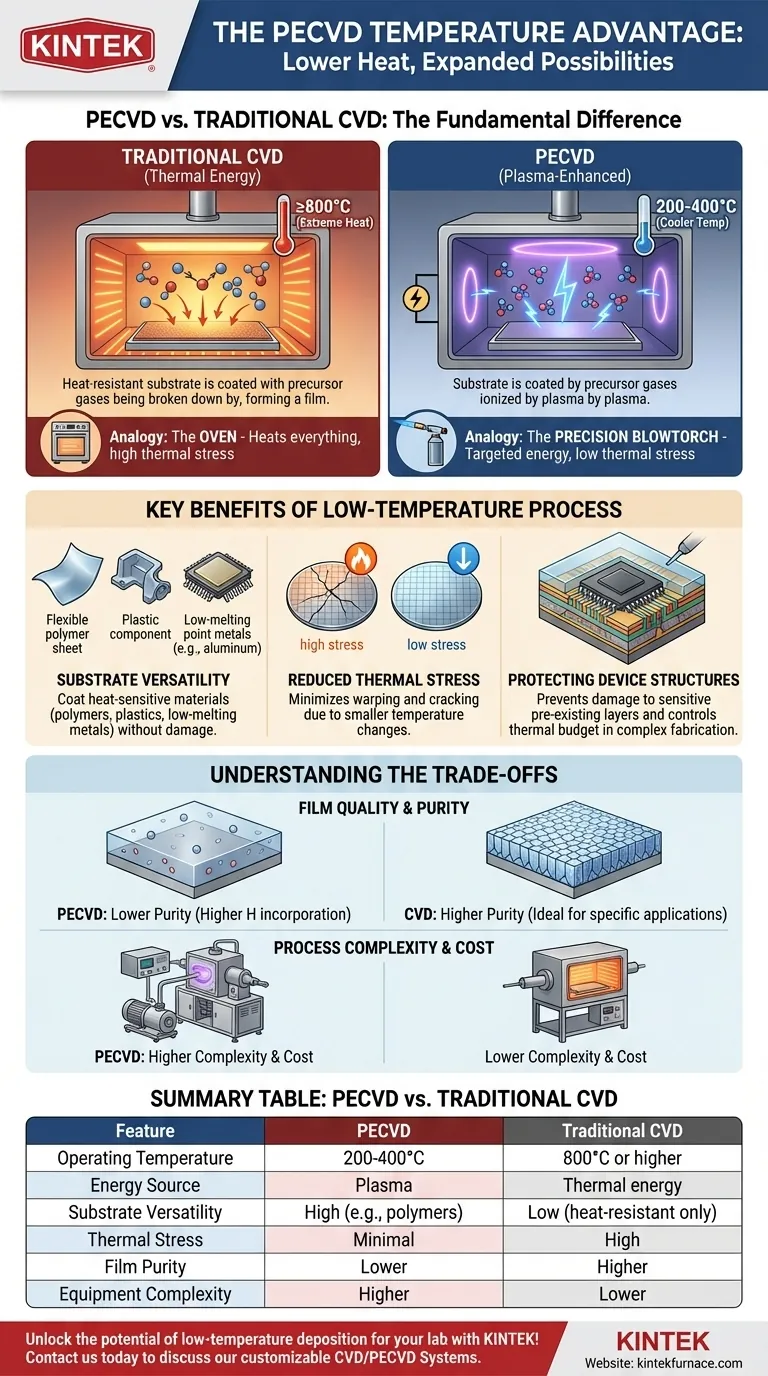

与传统（化学气相沉积）[/topic/chemical-vapor-deposition]相比，等离子体增强化学气相沉积（PECVD）具有显著的温度优势，它利用等离子体在更低的温度下（通常低于 200°C 而 CVD 为 1,000°C）激活化学反应。这样就能在聚合物和预制电路等热敏材料上进行沉积，同时降低热应力和能耗。虽然较低的温度可能会略微影响薄膜密度，但 PECVD 仍能保持较高的沉积率和薄膜质量，适合基底完整性至关重要的先进半导体和微机电系统应用。
要点说明：
-
大幅降低工作温度
- PECVD：200°C 或更低（最高 350-400°C）
- 传统 CVD：~1,000°C
- 为何重要 :可加工熔点较低的聚合物、柔性电子器件和金属，这些材料在 CVD 中会发生降解。例如，聚酰亚胺基底（柔性电路中常见的基底）通常只能承受高达 300°C 的温度。
-
等离子体驱动的反应机制
- PECVD 使用电离气体（等离子体）提供活化能，取代 CVD 中的热能。这使得前驱体气体的分解/反应不需要极高的热量。
- 技术见解 :与热 CVD 的热解反应相比，等离子体能在更低的温度下产生活性自由基（如硅沉积中的 SiH₃）。
-
低温加工带来的应用
- 后端（BEOL）半导体制造：在已完成的晶体管上沉积电介质层而不损坏铝互连器件（熔点约为 660°C）
- 微机电系统和生物医学设备：涂覆生物可吸收聚合物等温度敏感元件
- 权衡 :沉积温度低于 200°C 的薄膜可能会出现较高的氢含量或针孔，在某些情况下需要进行沉积后退火处理。
-
能源和成本效率
- 将炉室加热到 1,000°C 比维持 200°C 等离子体消耗的能量要多得多。在产量相当的情况下，PECVD 系统通常可将能源成本降低 40-60%。
- 隐性优势 :批次之间的冷却周期更快，提高了生产线效率。
-
材料兼容性的进步
- 实例：现代有机发光二极管显示器使用 PECVD 在 80-150°C 温度下进行薄膜封装，而 CVD 会破坏有机发光层。
- 新兴用途：沉积在 3D 打印塑料部件上，用于物联网设备的导电涂层。
-
工艺灵活性
- PECVD 可通过调整等离子参数（频率、功率）而不是温度升高来实现分级薄膜特性。这样就能在一个泵压周期内实现多层叠加。
- 限制条件 :某些高纯度晶体薄膜（如外延硅）仍然需要高温 CVD 才能达到最佳性能。
您是否考虑过这些温度差异会如何影响您的特定基底选择或生产量要求？最佳技术通常取决于在薄膜质量需求与应用中的热预算限制之间取得平衡。
汇总表：
| 特征 | PECVD | 传统 CVD |
|---|---|---|
| 工作温度 | 200°C 或更低（最高 400°C） | ~1,000°C |
| 能源效率 | 能源成本降低 40-60 | 高能耗 |
| 材料兼容性 | 聚合物、柔性电子器件 | 仅限于高温材料 |
| 沉积率 | 高 | 高 |
| 薄膜质量 | 密度稍低（可能需要退火处理） | 高密度、结晶性 |
