总结等离子体增强化学气相沉积 (PECVD) 的总体优势是什么?解锁低温、高质量薄膜


从本质上讲,等离子体增强化学气相沉积 (PECVD) 通过利用富含能量的等离子体来驱动化学反应,而不是依赖高温,从而克服了传统热 CVD 的主要限制。这种根本性的差异使得能够在显著更低的温度下沉积高质量、高纯度的薄膜,使其成为现代电子学和先进材料的基石技术。

PECVD 的核心优势在于它能够将沉积温度与薄膜质量分离开来。它能够在低温(200-400°C)下实现原本需要极高热量才能达到的效果,从而解锁了对敏感基板进行高性能薄膜沉积的能力,而传统方法会对这些基板造成损坏或破坏。

核心优势:解耦温度与质量

PECVD 的强大之处在于它使用了等离子体——一种含有离子、电子和中性粒子的混合物的电离气体。该等离子体为在基板表面发生化学反应提供了能量,取代了对高热能的需求。

低温处理

传统的化学气相沉积 (CVD) 通常需要超过 600°C 的温度,这可能会损坏或使聚合物、塑料或具有预存层的复杂集成电路等对温度敏感的材料变形。

PECVD 在低得多的温度下运行,通常在 200-400°C 之间,有时甚至在室温下进行。这种能力对于制造先进的半导体、柔性电子设备和医疗设备是必不可少的。

等离子体增强的反应速率

等离子体中高反应性的物质极大地加速了薄膜生长所需的化学反应。这使得 PECVD 在某些材料上可以达到比传统 CVD 快几个数量级的沉积速率

这种效率的提高减少了处理时间,降低了能源消耗,最终在提高产量的同时降低了制造成本。

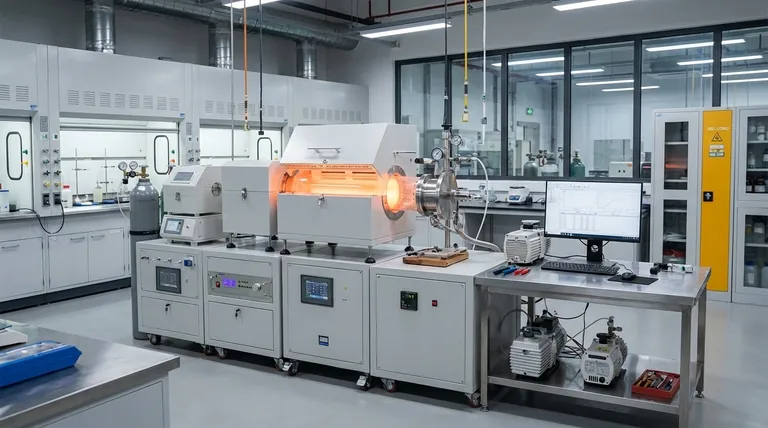

总结等离子体增强化学气相沉积 (PECVD) 的总体优势是什么?解锁低温、高质量薄膜

卓越的薄膜特性

等离子体产生的独特沉积环境产生的薄膜特性通常优于其他方法生产的薄膜。

高纯度、高密度和低应力

等离子体工艺有助于形成致密、高纯度且孔洞缺陷较少的薄膜。

此外,低温处理最大限度地减少了沉积薄膜与基板之间的热应力,这对于防止裂纹和分层至关重要,尤其是在材料具有不同热膨胀系数时。

优异的附着力和覆盖率

PECVD 为薄膜与基板之间提供了卓越的附着力。等离子体可以在沉积前有效清洁和活化基板表面,形成更牢固的结合。

它还提供了出色的、均匀的阶梯覆盖率,这意味着它可以均匀地涂覆复杂的三维表面并填充深沟槽而不会产生空隙。这对于微电子器件复杂的形貌至关重要。

增强的化学和热稳定性

通过 PECVD 沉积的薄膜,如氮化硅或二氧化硅,表现出卓越的耐化学性和耐腐蚀性。这使它们成为创建保护性封装层的理想选择,以保护敏感组件免受环境影响。

了解权衡

尽管 PECVD 功能强大,但并非没有其复杂性。承认其局限性是有效利用它的关键。

工艺复杂性

PECVD 系统比简单的热 CVD 反应器有更多的工艺变量需要控制。管理等离子体功率、频率、压力和气体流量需要复杂的控制系统和更深入的工艺理解才能获得可重复的结果。

前驱体化学

PECVD 薄膜的质量在很大程度上取决于所用前驱体气体的纯度和类型。这些气体可能复杂、昂贵或有害,从而增加了工艺的总体成本和安全考虑因素。

等离子体引起的潜在损害

虽然等离子体能够实现低温沉积,但其高能离子有时可能会对基板表面或生长中的薄膜造成物理或电学损伤。在处理超敏感电子材料时,必须通过精细调整等离子体参数来仔细控制这种风险。

为您的应用做出正确的选择

选择 PECVD 完全取决于您的薄膜的技术要求和基板的限制。

  • 如果您的主要关注点是处理对温度敏感的材料: PECVD 是明确的选择,因为它可以在不损坏的情况下保护底层和基板,而这些材料无法承受高温。
  • 如果您的主要关注点是实现高吞吐量: PECVD 的快速沉积速率使其成为许多常见薄膜(如氮化硅和氧化物)的高效制造解决方案。
  • 如果您的主要关注点是创建耐用的保形涂层: PECVD 在生产致密、无孔、在复杂形貌上具有优异附着力和覆盖率的薄膜方面表现出色。
  • 如果您的主要关注点是薄膜性能定制: 通过调整等离子体参数来调整薄膜应力、折射率和其他特性的能力赋予了 PECVD 无与伦比的多功能性。

通过利用等离子体,PECVD 提供了无与伦比的低温操作、高质量结果和工艺灵活性的结合,巩固了其作为先进制造中必不可少工具的地位。

总结表:

优势 主要益处
低温处理 支持在敏感基板(例如聚合物、集成电路)上进行沉积而不会造成损坏
等离子体增强的反应速率 加速沉积,提高吞吐量并降低成本
卓越的薄膜特性 提供高纯度、高密度、高附着力和保形覆盖率
工艺灵活性 允许通过调整等离子体参数来调整薄膜特性,如应力和折射率

准备好利用先进的 PECVD 解决方案提升您实验室的能力了吗? KINTEK 利用卓越的研发和内部制造能力,为各种实验室提供高温炉系统,包括我们的专业 CVD/PECVD 系统。凭借强大的深度定制能力,我们精确满足您对低温、高质量薄膜沉积的独特实验需求。 立即联系我们,讨论我们的定制解决方案如何推动您的创新向前发展!
