使用化学气相沉积有哪些优点？为您的应用实现高纯度、均匀的薄膜

从核心来看，化学气相沉积 (CVD) 具有一系列强大的优势，这些优势集中于它能够在各种表面上形成高纯度、均匀且精确控制的薄膜。与将材料喷洒到表面上的物理沉积方法不同，CVD 从化学前驱体中生长薄膜，使其能够均匀地涂覆复杂形状并生产出具有卓越质量的材料，这使其在微电子到先进材料等领域都不可或缺。

CVD 的根本优势不仅仅是分层材料，而是从原子层面向上构建新表面。它通过生长与几何形状完美契合的高纯度薄膜，将被动基底转化为功能性组件。

核心原理：从蒸汽向上构建薄膜

要了解 CVD 的优势，您必须首先了解其工作原理。它本质上是一个合成过程，而不仅仅是应用过程。

什么是化学气相沉积？

CVD 涉及将一种或多种挥发性前驱体气体引入到包含待涂覆物体（称为衬底）的反应室中。能量，通常以高温的形式，施加到系统中。

这种能量导致前驱体气体在衬底附近发生反应或分解。这种化学反应的固体副产物随后沉积到衬底上，逐渐形成薄而固体的薄膜。

“非视线”优势

由于前驱体是气体，它会充满整个反应室并从各个角度包围衬底。化学反应和随后的沉积发生在每个暴露的表面上。

这种非视线特性是一个关键优势。它允许 CVD 生产高度共形涂层，这意味着即使在具有内部通道或复杂特征的复杂三维形状上，薄膜也具有均匀的厚度。

详细的关键优势

气相反应和均匀沉积的原理带来了 CVD 的主要益处。

无与伦比的材料多功能性

通过仔细选择前驱体气体和反应条件，CVD 可以沉积异常广泛的材料。这包括金属、半导体、氮化硅等陶瓷，甚至金刚石和石墨烯等先进碳形式。这使其成为创建功能性防腐蚀和磨损保护涂层的首选工艺。

原子级精度和控制

CVD 对最终薄膜提供卓越的控制。工程师可以通过调整沉积时间、气体浓度和温度，将薄膜的厚度精确控制到纳米级。此外，薄膜的成分和微观结构可以精细调整，以实现特定的电学、光学或机械性能。

卓越的纯度和质量

从气态化学前驱体构建薄膜本质上是一个清洁过程。它产生的薄膜纯度极高，不含块状材料中常存在的污染物。这种纯度对于半导体制造等应用是不可妥协的，在这些应用中，即使是微量杂质也可能破坏微芯片。

工业可扩展性

虽然它是一个高度精确的过程，但 CVD 并不局限于实验室。该技术具有高度可扩展性，适用于工业生产，能够涂覆大面积基材（如硅晶圆或建筑玻璃），并实现高通量制造。

了解权衡

没有哪个过程是没有局限性的。客观性要求承认与 CVD 相关的挑战。

高温要求

许多 CVD 工艺，特别是热 CVD，需要非常高的温度（通常 >600°C）来驱动必要的化学反应。这会限制可使用的基材类型，因为熔点低或对温度敏感的材料可能会受损。

前驱体化学和安全

CVD 中的“化学”涉及处理可能具有剧毒、易燃或腐蚀性的前驱体气体。这需要大量投资于安全基础设施、气体处理系统和废气处理，增加了操作复杂性和成本。

沉积速率与质量

虽然 CVD 可以为某些材料实现高沉积速率，但速度和薄膜质量之间通常存在权衡。为最高纯度、最均匀薄膜而优化的工艺通常较慢，这可能会影响需要非常厚涂层的应用的吞吐量。

为您的目标做出正确选择

选择 CVD 完全取决于您项目的技术要求。

如果您的主要重点是制造复杂的微型器件：CVD 的原子级精度和卓越纯度对于创建可靠的晶体管和集成电路至关重要。
如果您的主要重点是涂覆复杂的 3D 零件：CVD 的非视线能力确保了其他方法无法实现的完整均匀覆盖。
如果您的主要重点是创建高性能材料：CVD 提供了独特的通用性，可以沉积特种高纯度薄膜，如合成金刚石、碳化硅或石墨烯。

最终，化学气相沉积的强大之处在于它能够从根本上设计材料表面以实现性能。

总结表：

优势	描述
共形涂层	由于非视线沉积，在复杂 3D 形状上形成均匀的薄膜厚度。
材料多功能性	沉积金属、半导体、陶瓷以及金刚石和石墨烯等先进材料。
原子级精度	纳米级厚度控制和可调薄膜性能，适用于特定应用。
高纯度	清洁工艺生产无污染薄膜，非常适用于半导体等敏感用途。
工业可扩展性	适用于大面积基材的高通量制造。

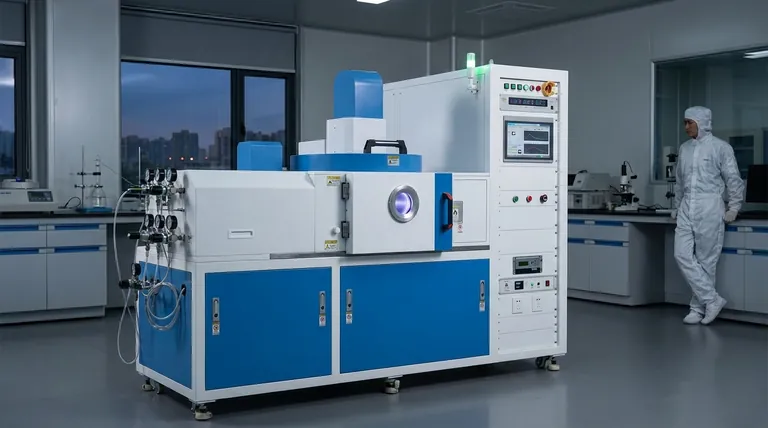

释放化学气相沉积的全部潜力，助您的实验室一臂之力！KINTEK 凭借卓越的研发和内部制造，为各种实验室提供先进的高温炉解决方案。我们的产品线，包括马弗炉、管式炉、旋转炉、真空和气氛炉以及 CVD/PECVD 系统，辅以我们强大的深度定制能力，可精确满足独特的实验要求。立即联系我们，讨论我们的定制 CVD 系统如何提升您的材料工程和生产效率！
