利用Cvd可以生产哪些先进材料？探索高性能涂层和纳米结构

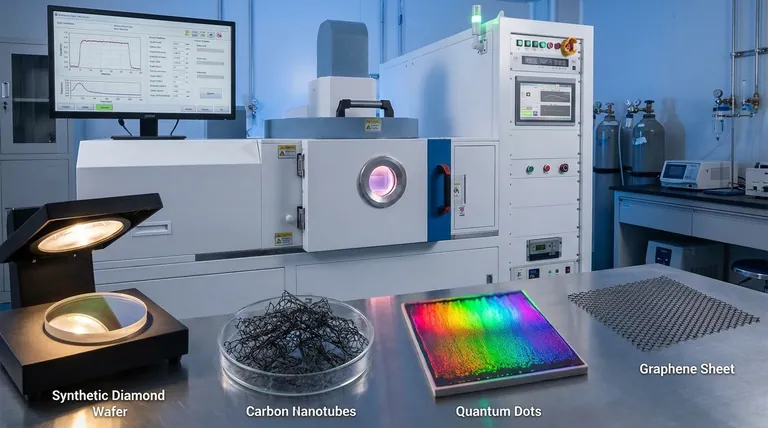

从根本上说，化学气相沉积（CVD）是一个用途极其广泛的工艺，能够生产出大量的性能材料。它被用于制造从简单的金属涂层到先进的纳米结构（如合成金刚石薄膜、石墨烯、碳纳米管和量子点）的各种材料。这种精度使得人们能够为跨越电子、航空航天和医疗技术的行业，设计出具有特定性能的材料。

CVD的真正力量不在于它制造的特定材料，而在于它沉积元素——金属、陶瓷和碳——的薄而均匀的层，并将它们组装成高度先进的结构的基本能力。它与其说是一种单一的制造方法，不如说是材料创新的一个基础平台。

CVD材料框架：从元素到结构

CVD的工作原理是将易挥发的先驱体气体引入反应室，气体随后分解并在基底上沉积出固体材料。先驱体气体的类型和工艺条件（温度、压力）决定了最终的材料。我们可以将产物分为几个关键组别。

元素和金属沉积

CVD在沉积极高纯度的、高性能金属薄膜方面非常有效。这些涂层通常因其耐腐蚀性、导电性或高温稳定性而被使用。

常见例子包括钨、钽、铼和铱。这些在微电子和航空航天发动机的保护涂层等应用中至关重要。

先进陶瓷涂层

CVD沉积的陶瓷因其卓越的硬度、热稳定性和电学性能而备受珍视。它们大致分为两类。

非氧化物陶瓷包括碳化硅 (SiC)、碳化钨 (WC) 和 氮化钛 (TiN) 等材料。这些是制造耐用切削工具和耐磨表面的主要材料。

氧化物陶瓷，如氧化铝、氧化锆和氧化铪，被用作半导体器件中的热障层和高性能电绝缘体。

碳同素异形体和纳米结构

通过CVD生产的一些最具突破性的材料是以碳为基础的。通过控制原子排列，CVD可以生产出具有截然不同性能的碳结构。

合成金刚石薄膜因其无与伦比的硬度而被制造出来，非常适合工业切割和研磨，以及耐用的光学窗口。

碳纳米管 (CNTs) 和 石墨烯 分别是一维和二维的碳结构。它们非凡的强度和导电性使它们成为下一代电子产品、复合材料和透明导电薄膜的基础材料。

半导体和量子材料

电子工业在根本上依赖于CVD。该工艺通过沉积半导体材料的薄膜，来构建现代集成电路复杂的分层结构。

除了传统的半导体材料，CVD还用于制造量子点。这些是半导体纳米晶体，由于其极小的尺寸，它们具有独特的量子力学和光学特性，对先进显示器、太阳能电池和生物医学成像至关重要。

理解权衡：精度与实用性

尽管CVD功能异常强大，但它并非一个普遍简单的解决方案。该过程涉及必须考虑的重大权衡。

工艺复杂性和成本

CVD系统通常需要高温和真空条件，这使得设备复杂且昂贵。先驱体气体也可能具有高毒性、易燃性或腐蚀性，需要严格的安全协议和处理基础设施。

沉积速率与规模

CVD本质上是一个表面沉积过程，逐原子层构建材料。这种精度是以速度为代价的。沉积速率可能很慢，与其他方法相比，它不太适合生产散装材料或非常厚的涂层。

基底和先驱体限制

基底材料的选择受到反应所需的高温限制，高温可能会损坏敏感部件。此外，合适的高纯度先驱体气体的可用性和成本可能会限制可以经济生产的材料类型。

如何将CVD应用于您的材料目标

决定使用CVD应由您需要实现的特定材料特性驱动。

如果您的主要关注点是极高的硬度或耐磨性： CVD是沉积合成金刚石薄膜或氮化钛和碳化硅等陶瓷涂层的理想方法。
如果您的主要关注点是先进电子或导电性： 可以考虑使用CVD来制造高纯度半导体层、用于柔性电子的石墨烯片，或用于互连的金属薄膜。
如果您的主要关注点是下一代光学或成像： CVD是生产用于显示器和生物标记物的量子点，以及金刚石等高清晰度光学薄膜的主导技术。

归根结底，化学气相沉积是工程师和科学家用来构建特定挑战所需的精确材料的原子级工具。

总结表：

材料类别	关键示例	主要应用
元素和金属沉积	钨、钽	微电子、保护涂层
先进陶瓷涂层	碳化硅、氮化钛	切削工具、耐磨性
碳同素异形体和纳米结构	石墨烯、碳纳米管	下一代电子产品、复合材料
半导体和量子材料	量子点、半导体层	显示器、太阳能电池、成像
