Pecvd 常用于哪些领域？电子、光学及更多领域的基本薄膜技术

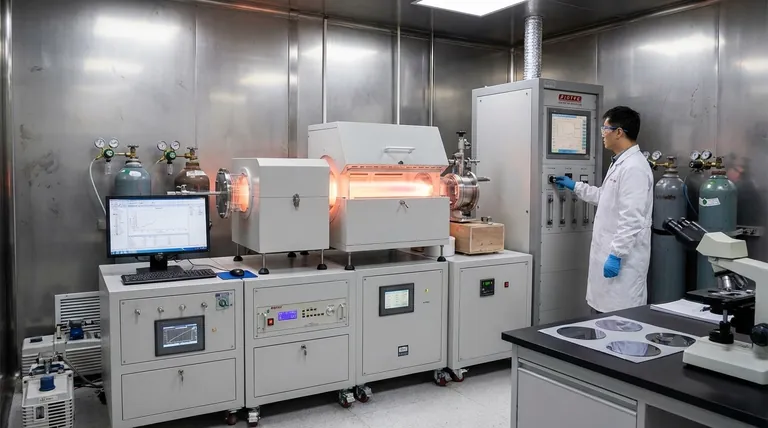

从根本上讲，等离子体增强化学气相沉积 (PECVD) 是一项基础技术，用于任何需要高性能薄膜的领域。它最常见的应用在微电子和半导体行业，紧随其后的是光学、光伏、医疗设备和航空航天领域，用于制造专业表面涂层。

PECVD 的真正价值在于它能够在比传统方法更低的温度下沉积均匀、高质量的薄膜。这种能力使制造商能够在不会因高温而损坏的材料上增加新的特性——例如电绝缘性、光学透明性或物理耐用性。

基础：微电子和半导体

PECVD 是现代半导体制造工厂的主力军。它能够在相对较低的温度下制造高纯度绝缘层的能力，对于构建复杂的、多层集成电路至关重要。

PECVD 在该领域的主要用途是沉积介电质（电绝缘）和钝化层。这些薄膜，如二氧化硅 (SiO₂) 和氮化硅 (Si₃N₄)，可以保护敏感的电子元件免受湿气、污染和电干扰的影响。

这种保护功能对于微芯片的可靠性和寿命至关重要。

由 PECVD 赋能的芯片和电路是几乎所有先进电子系统的基本组成部分。这包括汽车、军事和工业领域中发现的处理器和传感器。

如果没有这些高质量的绝缘薄膜，现代微电子的密度和性能将无法实现。

PECVD 能够精确控制材料表面的工程设计，以控制其与光线的相互作用方式。这使其成为消费和工业光学中不可或缺的工具。

薄膜被应用于透镜、镜子和玻璃上以产生特定的性能。例如，眼镜和相机镜头上的抗反射涂层是一种常见的应用，可以提高光传输并减少眩光。

其他涂层可以增强镜子的反射率，或提供耐用、抗刮擦的表面。

该技术在制造光伏太阳能电池方面发挥着重要作用。PECVD 用于沉积将阳光转化为电能的关键非晶硅层。

它还用于LED的生产，有助于提高现代照明的效率和寿命。

PECVD 在光学领域的主要优势在于能够精心控制所沉积薄膜的折射率。通过调整气体成分和压力等等离子体参数，工程师可以微调涂层以实现特定的光学功能。

这种控制水平对于光数据存储系统和科学光度计等复杂设备是必需的。

除了电子和光学之外，PECVD 还是增强表面物理性能的多功能工具。这通常被称为表面改性或功能涂层。

PECVD 可以将薄的、惰性的薄膜应用于医疗植入物和工具上。这些生物相容性涂层可防止设备与身体发生反应，从而提高患者安全和设备性能。

在航空航天工业中，PECVD 用于在必须承受极端条件的部件上应用坚硬、耐腐蚀和热稳定的涂层。

该技术甚至被用于大规模应用，例如食品包装行业。PECVD 可以在塑料薄膜上创建薄的、透明的阻隔层，通过阻挡氧气和湿气来提高其保持食物新鲜的能力。

虽然功能强大，但 PECVD 是一种复杂的过程，具有特定的权衡，决定了它对给定应用的适用性。

要获得均匀、高质量的薄膜，需要精确控制许多变量，包括气体流速、压力、温度和等离子体功率。这种复杂性意味着需要大量的工艺开发和专业知识。

PECVD 系统涉及真空室、气体输送系统和射频电源发生器，使得初始资本投资相当大。这通常使其更适用于高价值应用，而不是低成本的大宗材料处理。

尽管与传统的 CVD 相比，PECVD 是一种“低温”工艺，但等离子体仍可能产生局部热量。这可能使其不适用于在沉积过程中可能会变形或释气的极其精密的或对温度敏感的基板。

要确定 PECVD 是否是正确的技术，请考虑您需要达成的基本属性。

最终，无论何时需要从根本上改变材料表面以发挥新功能时，PECVD 都是首选技术。
