实验室管式炉充当高精度热反应器，用于快速剥落。它通过在惰性氩气气氛下维持一个预热区域（通常为 1050°C）来促进还原氧化石墨烯（RGO）的生产。当氧化石墨烯被引入该环境中时，突然的温度升高会引发内部氧基团的瞬时分解，迫使材料层分离。
核心要点 管式炉的有效性在于其通过“热冲击”将化学势转化为机械力的能力。极高的温度导致含氧基团瞬间汽化成气体，产生高内压，从而机械地将石墨层分离成少层还原氧化石墨烯。
热冲击的力学原理
温度的关键作用
为了实现真正的热冲击，炉子必须预热到极高的温度，在标准规程中通常提到 1050°C。这不是一个渐进的加热过程；材料在进入时必须立即经历温差。这种快速的转变是热冲击与标准退火或烧结的区别所在。
分解和气化
在这些高温下，交织在氧化石墨烯层之间的含氧官能团变得不稳定。它们会迅速分解成气体，主要是（一氧化碳）CO 和（二氧化碳）CO2。
内压和剥落
这些气体的产生发生在石墨层之间的密闭空间内。这会产生显著的内部膨胀压力。这种压力会克服将层结合在一起的范德华力，导致它们爆炸性地剥落并形成还原氧化石墨烯。
气氛和化学控制
惰性保护
该工艺通常使用氩气保护气氛。这是防止石墨烯的碳骨架在如此高的温度下燃烧（氧化）所必需的。惰性气体确保分解仅限于含氧官能团，从而保留石墨结构。
替代还原环境
虽然热冲击是主要机制，但管式炉具有化学灵活性。如补充工业背景中所述，在较低温度下（例如 450°C）引入氢气（H2）有助于断裂特定的残留基团，如羧基。这有助于恢复 sp2 碳结构并提高导电性，尽管其原理与纯热冲击不同。
理解权衡
结构完整性与剥落
虽然 1050°C 的热冲击对于剥落和生产高表面积材料非常有效，但这是一个剧烈的过程。快速气化可能会在碳晶格中留下结构缺陷或空位，这可能会影响与较慢的化学还原方法相比的最大理论导电性。
设备限制
与在较低温度下（例如 90°C）进行均匀化学反应的高压密闭容器不同，管式炉依赖于开放流系统。这创造了一个有利于气体去除的动态环境，但需要精确控制流速以维持稳定的热场。
为您的目标做出正确选择
您的管式炉的具体配置——温度、升温速率和气氛——应取决于您最终 RGO 所需的特定性能。
- 如果您的主要重点是最大化剥落：在氩气气氛下利用 1050°C 的快速热冲击方法，以最大化气体膨胀和层分离。
- 如果您的主要重点是导电性：考虑进行二次处理或在 450°C 左右的较低温度下使用氢气还原气氛进行处理，以修复 sp2 结构并提高导电性。
- 如果您的主要重点是掺杂：使用炉子以可控的加热速率（例如 900°C）引入前驱体（如氮或磷源），而不是纯热冲击。
成功的 RGO 生产不仅依赖于高温，还依赖于温度冲击和气氛控制的精确同步。
摘要表：
| 工艺组件 | 细节 | 对 RGO 生产的影响 |
|---|---|---|
| 温度 | 1050°C（预热） | 触发瞬时分解和热冲击 |
| 气氛 | 惰性氩气（Ar） | 防止碳氧化并保持晶格结构 |
| 机制 | 气体膨胀 | 内部 CO/CO2 压力克服范德华力 |
| 目标 | 快速剥落 | 将石墨层分离成少层石墨烯薄片 |
| 可选步骤 | 450°C 下的氢气（H2） | 恢复 sp2 结构并提高导电性 |
使用 KINTEK 提升您的材料合成水平
精确的热冲击工艺需要能够承受极端温度梯度同时保持严格气氛完整性的设备。KINTEK 提供先进的、可定制的管式炉、真空炉和 CVD 系统，专为高风险的实验室研究和研发制造而设计。
无论您是在完善 RGO 剥落工艺，还是在开发下一代纳米材料，我们专家设计的炉子都能提供您所需的稳定性和控制力，以获得可重复的结果。立即联系 KINTEK 讨论您独特的热处理需求，了解我们的高温解决方案如何加速您的突破。

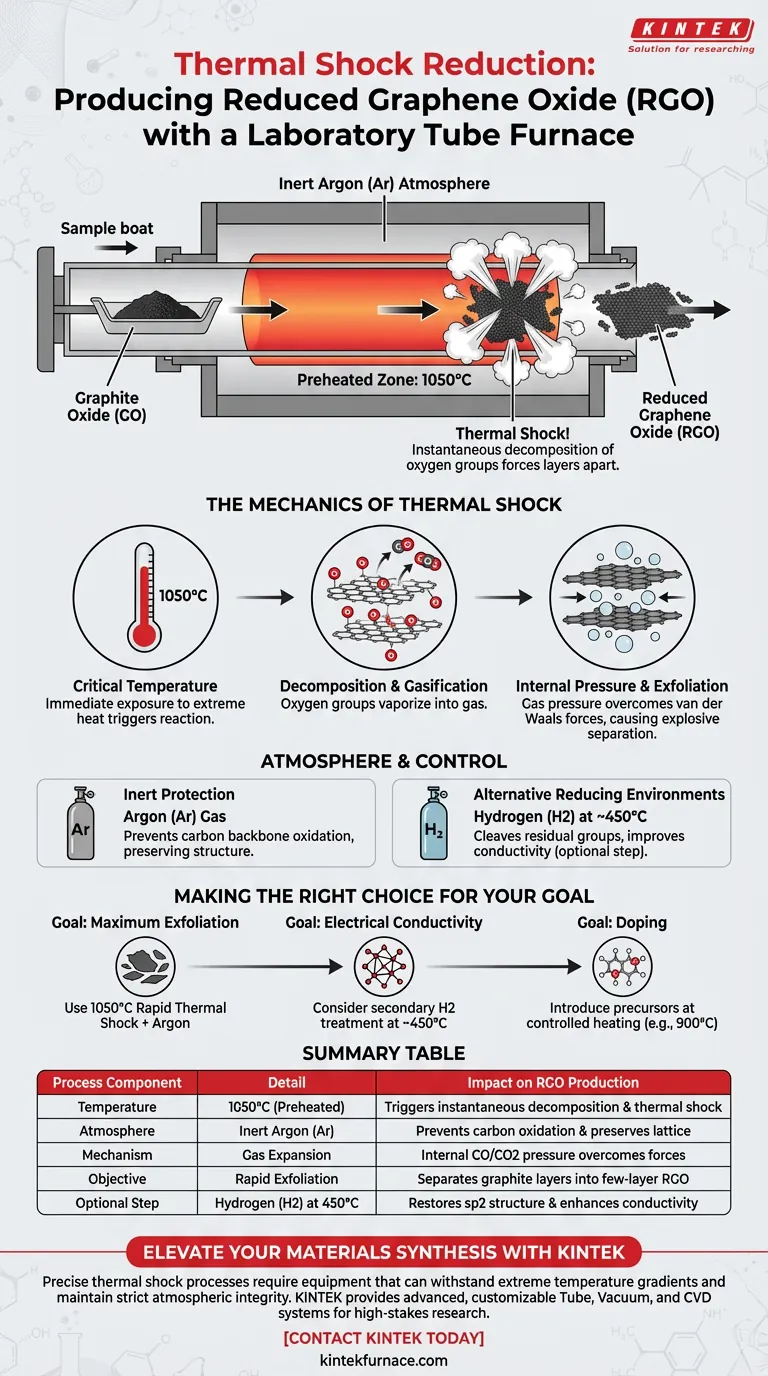

图解指南
相关产品
- 带石英管或氧化铝管的 1700℃ 高温实验室管式炉
- 立式实验室石英管炉 管式炉
- 实验室石英管炉 RTP 加热管炉
- 带石英和氧化铝管的 1400℃ 高温实验室管式炉
- 用于实验室的 1400℃ 马弗炉窑炉
