真空管式炉和CCD相机的结合，构成了一个专门用于分析熔融材料与固体表面相互作用的系统。真空管式炉提供必要的加热和气氛控制，以在无氧化的情况下熔化金属液滴，而CCD相机则充当传感仪器，实时捕捉液滴形状的变化以供分析。
通过整合精确的热控制和光学监测，该装置将视觉数据转化为定量指标，从而能够准确计算动态接触角、表面张力和整体润湿性。
真空管式炉的作用
炉子充当实验的舞台，创造模拟高温加工或使用环境所需的特定条件。
创造受控气氛
真空管式炉的主要功能是隔离样品。它提供了一个受控的、无氧的环境。这一点至关重要，因为氧气在高温下会导致快速氧化，从而改变表面性质并使润湿性测试的有效性失效。
精确加热
除了隔离样品，炉子还能提供精确的加热。它必须以稳定的方式将金属加热到特定基板上的熔点，确保液滴在没有热冲击或不均匀温度梯度的条件下自然形成。
CCD相机的作用
如果说炉子是舞台，那么CCD（电荷耦合器件）相机就是观察者。它的作用是捕捉材料从固态转变为液态时的物理行为。
捕捉液滴形态
相机直接聚焦于炉内的样品。它记录液滴的形态（形状和结构）。这种视觉记录是确定液体在固体表面铺展程度所需的原始数据。
实时监测
润湿是一个动态过程。CCD相机实时捕捉这些变化，记录液滴在熔化后立即膨胀或收缩的情况。这使得研究人员不仅可以看到最终状态，还可以看到润湿的速度。
从图像到数据：系统的运作
上述硬件依赖于与图像处理软件的集成，将视觉输入转化为工程数据。
测量动态接触角
通过分析相机捕获的图像，软件测量动态接触角。这是液体界面与固体表面相遇的角度，是润湿性的主要指标。
计算表面张力
液滴的形状受作用于其上的力的平衡支配。该系统利用液滴的轮廓来计算表面张力，这是决定液体在铸造、钎焊或涂层过程中行为的基本性质。
理解依赖关系
虽然该系统能够进行复杂的分析，但它在很大程度上依赖于硬件和软件之间的集成。
计算解释的必要性
来自CCD相机的原始图像本身是不够的。该系统的价值完全取决于图像处理软件。如果没有准确的算法来解释液滴的边缘和角度，高质量的图像就无法产生精确的定量数据。
环境敏感性
测量的准确性与炉子维持无氧环境的能力密不可分。即使真空或气氛控制出现轻微故障，也会损害液滴的形态，导致表面张力和润湿性计算错误。
根据目标做出正确选择
为了最大限度地发挥此测试装置的价值，请将您的分析重点放在与您的工程目标相符的特定指标上。
- 如果您的主要重点是工艺模拟：优先考虑CCD相机的实时能力，以了解材料在快速加热循环中润湿表面的速度。
- 如果您的主要重点是材料选择：依靠表面张力和接触角计算，以定量比较不同合金与特定基板的相互作用。
最终，该系统的强大之处在于其能够可视化和量化控制高温材料界面的无形力。
总结表：
| 组件 | 主要作用 | 对测试的关键贡献 |
|---|---|---|
| 真空管式炉 | 气氛和热控制 | 防止氧化，并确保精确稳定的熔化条件。 |
| CCD相机 | 视觉数据采集 | 捕捉实时液滴形态和润湿动力学。 |
| 图像软件 | 数据量化 | 将视觉轮廓转换为接触角和表面张力指标。 |
| 真空系统 | 环境纯净度 | 维持无氧区域，以保持材料表面性质。 |
通过KINTEK提升您的材料分析水平
精确的润湿性测试需要热稳定性和光学清晰度之间的完美协同。KINTEK拥有专业研发和制造能力，提供高性能的马弗炉、管式炉、旋转炉、真空炉和CVD系统，所有系统均可完全定制，以满足您独特的实验室需求。
无论您是分析先进合金还是开发新涂层，我们的高温炉都能提供您的研究所需的无氧精度。立即联系我们，为您的实验室找到完美的炉体解决方案！

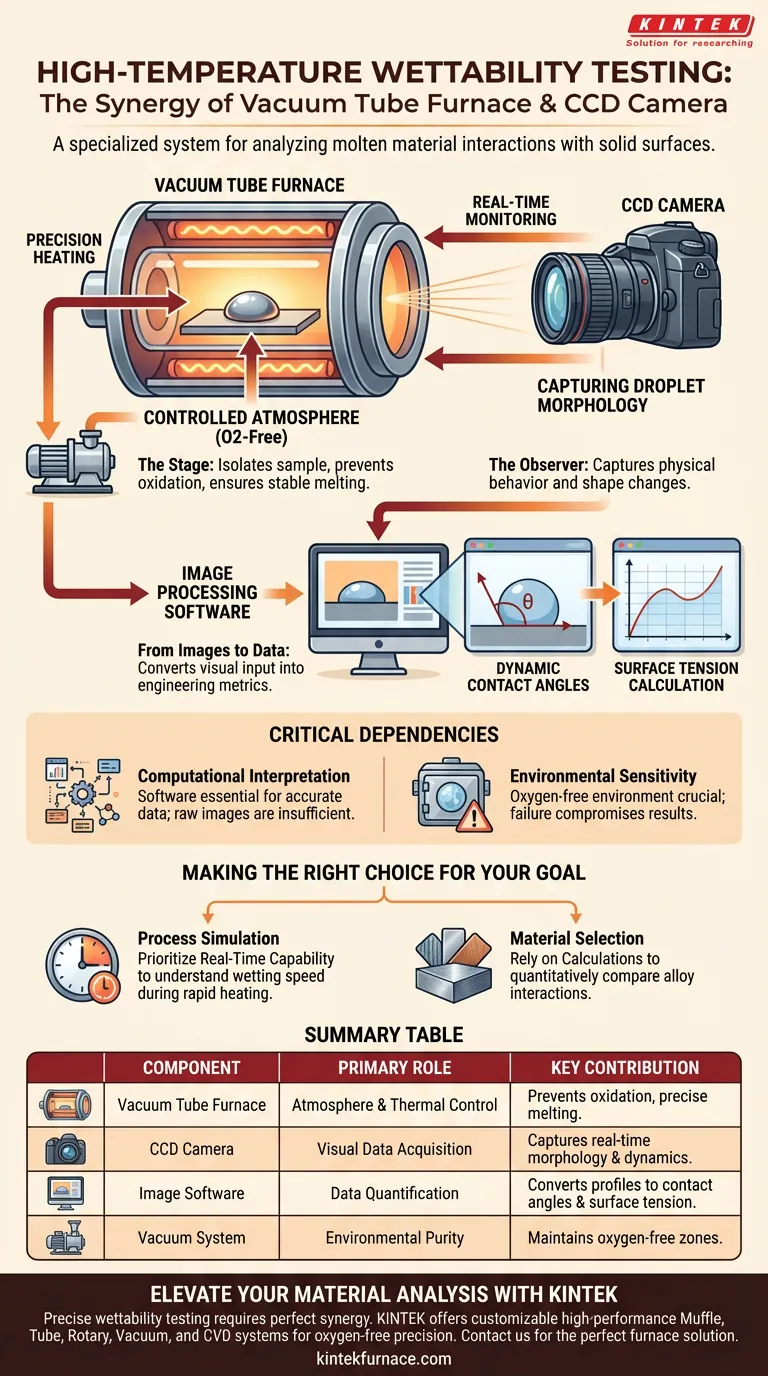

图解指南
