Cvd涂层的典型厚度范围是多少？优化您的应用性能

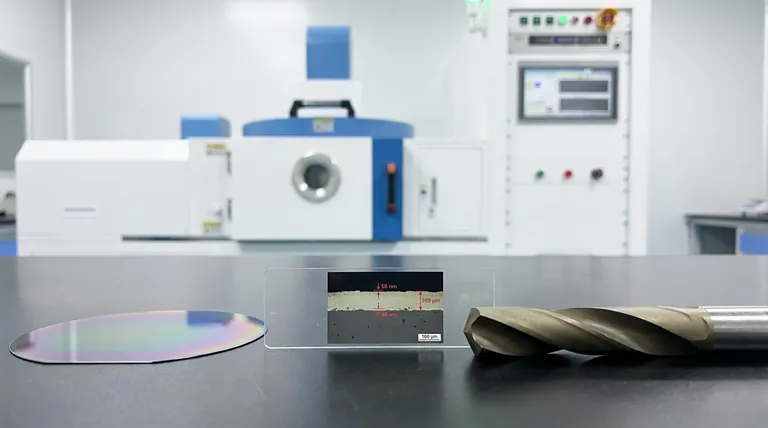

准确地说，化学气相沉积（CVD）涂层的典型厚度范围非常广泛，从数百纳米到超过10微米。这并非缺乏过程控制，而是涂层预期功能的直接体现。所需厚度是根据目标是改变表面光学特性还是提供强大的机械耐磨性来设计的。

核心要点是，CVD涂层没有单一的“典型”厚度。厚度是一个关键的设计参数，完全由应用决定，通常分为两大类：用于光学/电气功能的薄膜（纳米级）和用于机械保护的厚膜（微米级）。

为何范围如此之广？厚度作为功能参数

CVD涂层厚度的显著变化源于其所解决问题的多样性。厚度不是过程的副产品；它是为实现特定性能结果而量身定制的主要输入。

纳米级涂层（薄膜）

在光学、半导体和电子产品应用中，CVD涂层非常薄，通常在100到1600纳米（0.1到1.6微米）范围内。

在这个尺度上，目标不是增加体积，而是创建新的功能表面。这些薄层可以改变光的反射率，提供电绝缘或导电性，或作为精确的阻挡层，而不会改变部件的尺寸。

微米级涂层（厚膜）

对于重型工业应用，如涂覆切削工具或耐磨部件，需要厚得多的涂层。此时，典型范围是5到12微米（µm），在特殊情况下可扩展到20微米。

这种显著的厚度对于提供耐磨损、摩擦和化学侵蚀的耐用屏障是必要的。涂层的硬度和完整性取决于有足够的材料来承受其使用寿命内的强烈机械应力。

控制CVD涂层厚度的因素

以高精度实现目标厚度是CVD工艺的一个标志。这种控制是通过操纵几个关键工艺变量来实现的。

沉积时间

最直接的因素是时间。在所有其他变量相同的情况下，基材在反应器内暴露于前体气体的时间越长，形成的涂层就会越厚。

工艺温度

CVD是一个高温过程，通常在1000°C到1150°C之间运行。更高的温度通常会加速形成涂层的化学反应，从而在给定时间内实现更快的沉积速率和更厚的薄膜。

前体气体气氛

前体气体（化学“构件”）进入反应室的浓度和流量受到严格控制。较高的反应物浓度可以增加生长速率，从而形成更厚的涂层。

了解权衡

选择涂层厚度是性能要求和工艺限制之间的平衡。简单地施加更厚的涂层并不总是更好。

厚度过大的问题

随着涂层变厚，内部应力会积聚。如果涂层对于其预期材料和几何形状来说太厚，它可能会变得脆性，导致在热或机械应力下发生开裂、碎裂或与基材分层。

厚度不足的限制

反之，对于高磨损环境而言太薄的涂层会过早失效。它会简单地磨损掉，暴露出基材，无法提供预期的耐磨损或耐腐蚀保护。

工艺和成本限制

实现非常厚的涂层（例如，>20微米）可能耗时且昂贵。此外，长时间暴露于CVD工艺的高温下可能会影响基材材料本身的潜在性能。

为您的应用选择合适的厚度

最佳厚度是能够可靠满足您性能目标的最薄层。

如果您的主要关注点是光学或电气特性：您几乎肯定需要纳米级薄膜涂层，以实现精确的功能控制而不改变部件尺寸。
如果您的主要关注点是机械耐磨性：您将需要坚固的微米级厚膜涂层，以确保耐用性和长使用寿命。

最终，将涂层厚度视为关键设计规范是有效利用CVD工艺的关键。

总结表：

应用类型	典型厚度范围	主要功能
光学/电气	0.1到1.6微米	改变反射率，提供绝缘/导电性，充当屏障
机械保护	5到20微米	耐磨损、摩擦和化学侵蚀，以增强耐用性
