在钝化接触太阳能电池中,PECVD设备的临界应用是什么?通过精密提升效率


等离子增强化学气相沉积(PECVD)设备在钝化接触制造中的临界应用是在包含纳米针孔的介电模板上沉积掺杂非晶硅(a-Si:H)层。此过程对于填充这些微观空隙并覆盖表面以建立太阳能电池钝化接触所需导电性至关重要。

PECVD充当钝化与导电性之间的桥梁。它允许制造商在较低的热预算(200–400°C)下将掺杂硅填充到介电纳米针孔中,从而在确保稳健的电气接触的同时,保持对温度敏感的晶圆结构的完整性。

PECVD在接触形成中的作用

填充纳米针孔模板

PECVD系统在此特定应用中的主要功能是在充当掩模的介电层上沉积材料。该介电层具有纳米针孔——旨在允许电流流过的微小开口。PECVD设备必须确保沉积的非晶硅能够有效地渗透并填充这些针孔,以接触下方的晶圆。

通过气体控制实现精确掺杂

为了作为钝化接触发挥作用,沉积的硅层必须是导电的(掺杂)。PECVD系统通过严格控制前驱体气体的流量来实现这一点。

  • 硅烷用作硅源。
  • 引入磷化氢(PH3)乙硼烷(B2H6)分别对硅进行n型或p型掺杂。

共形薄膜沉积

与视线方向沉积方法(如蒸发)不同,PECVD能够实现共形覆盖。这意味着它可以覆盖复杂的几何形状,包括结构的侧壁和纳米针孔的内部。这种能力对于确保通过介电层的连续、高质量的电通路至关重要。

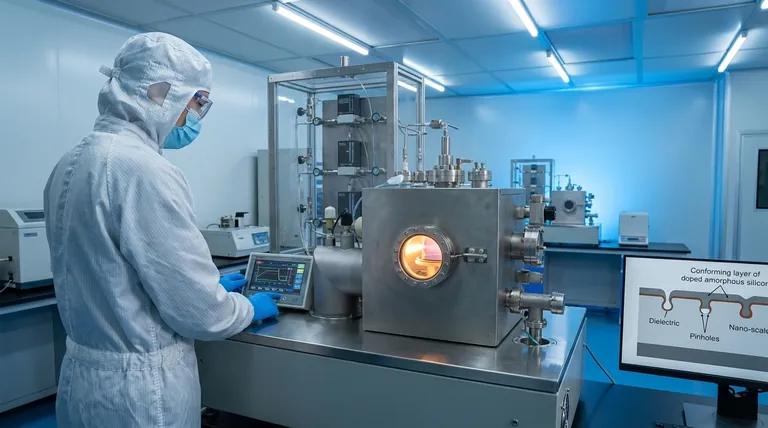

在钝化接触太阳能电池中,PECVD设备的临界应用是什么?通过精密提升效率

为什么选择PECVD而非替代方案

低温处理

PECVD的一个决定性优势在于其在相对较低的温度(通常在200°C至400°C之间)下运行的能力。高温会损坏某些晶圆结构或降解先前沉积的层。通过使用等离子体能量而非热能来驱动化学反应,PECVD避免了低压化学气相沉积(LPCVD)或氧化炉等工艺所需的高热预算。

高沉积速率

在工业制造中,吞吐量至关重要。与溅射沉积或热蒸发相比,PECVD通常提供更快的沉积速率。这种效率使得太阳能电池能够进行大批量生产,而不会成为制造生产线上的瓶颈。

理解权衡

均匀性与速度

虽然PECVD比许多替代方法更快,但这种速度有时会以薄膜均匀性为代价。像LPCVD这样的系统通常会产生高度均匀的多晶硅层,但需要更高的温度和更长的处理时间。操作员必须仔细校准PECVD等离子体参数,以最大程度地减少晶圆上薄膜厚度的变化。

材料质量和缺陷

PECVD沉积的非晶硅(a-Si)具有与晶体硅不同的电学性质。虽然通常质量很高且粗糙度低,但如果管理不当,等离子体工艺有时会引起表面缺陷。然而,对于通过纳米针孔创建钝化接触的特定应用,a-Si:H层提供了钝化和导电性之间必要的平衡。

为您的目标做出正确选择

根据您的太阳能电池结构的具体要求,以下是如何优先考虑PECVD的应用:

  • 如果您的主要关注点是热预算:利用PECVD沉积关键接触层,而无需将晶圆暴露在超过400°C的温度下,从而保持体材料的寿命。
  • 如果您的主要关注点是接触电阻:优先精确校准掺杂气体流量(磷化氢/乙硼烷),以确保填充纳米针孔的非晶硅具有足够的导电性。
  • 如果您的主要关注点是吞吐量:利用PECVD的高沉积速率,但实施严格的均匀性检查,以确保整个太阳能模块的性能一致。

通过掌握气体流量比和等离子体参数,制造商可以利用PECVD创建高效率的钝化接触,这些接触既坚固又在电气上具有优越性。

总结表:

特征 PECVD在钝化接触中的应用 优势
材料沉积 掺杂非晶硅(a-Si:H) 创建必需的电通路
温度范围 低温(200°C – 400°C) 保护对温度敏感的晶圆
间隙填充 纳米针孔的共形涂层 确保稳健的电气接触
掺杂方法 精确的前驱体气体控制(PH3/B2H6) 定制n型或p型导电性
生产速度 高沉积速率 实现高产量工业吞吐量

通过KINTEK技术提升您的太阳能研究

通过KINTEK先进的沉积解决方案最大限度地提高您的电池效率和热管理。在专家研发和世界一流制造的支持下,KINTEK提供高性能的CVD系统、马弗炉、管式炉、旋转炉和真空炉,所有这些都可以完全定制,以满足您独特的实验室或工业需求。

无论您是在优化纳米针孔模板还是扩大高效率太阳能结构的规模,我们的团队都能提供卓越材料性能所需的精密工具。立即联系KINTEK,讨论您的定制炉要求,看看我们如何为您的下一个项目带来无与伦比的价值。

图解指南

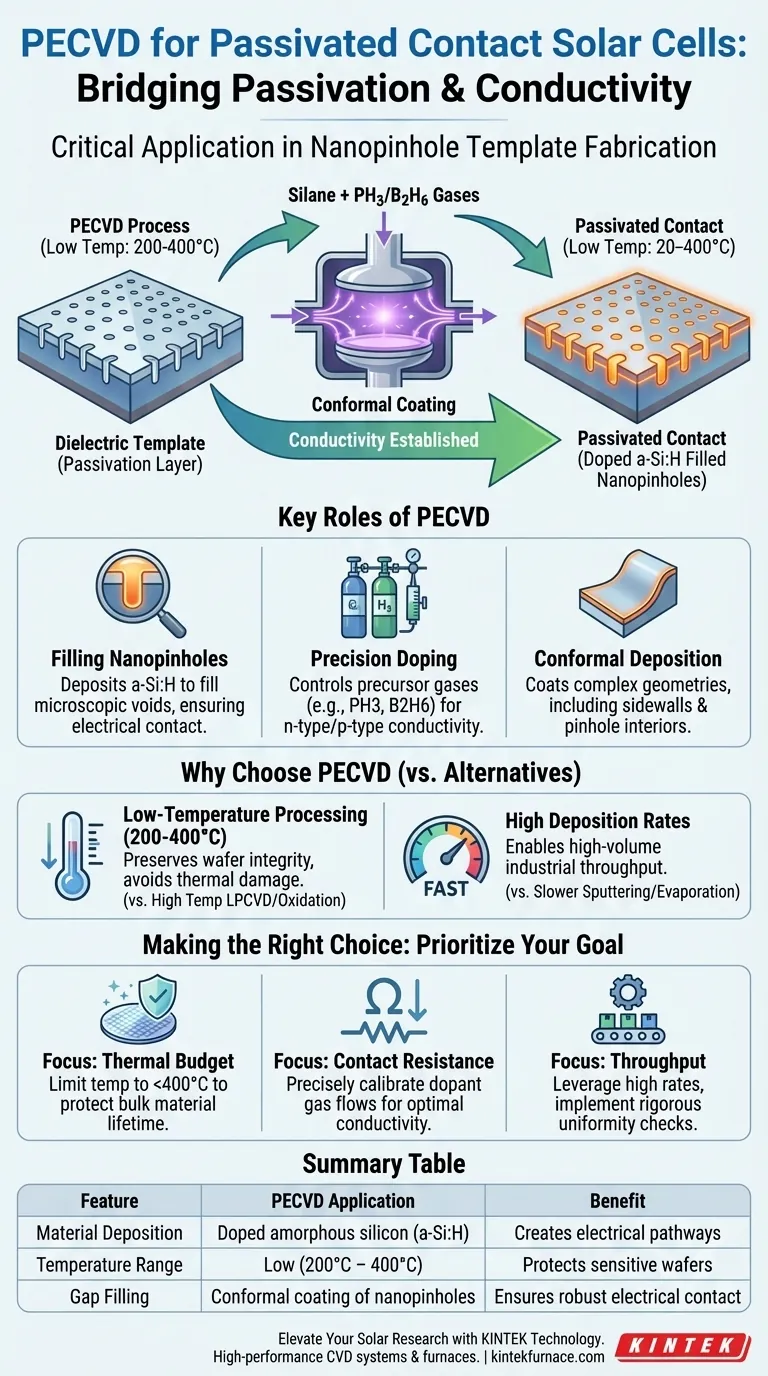

在钝化接触太阳能电池中,PECVD设备的临界应用是什么?通过精密提升效率 图解指南
