甲烷和氢等离子体处理如何影响锗纳米晶体(Ge NCs)的形成?


甲烷和氢等离子体处理是实现纳米结构生长的关键表面工程步骤。通过将氢化非晶碳化硅 (a-SiC:H) 表面暴露于这种特定的等离子体环境中,您可以使表面饱和碳原子。这个过程有效地创建了一个化学屏障,阻止随后沉积的锗溶解到下层基体中,迫使其组织成离散的纳米晶体。

等离子体处理在 a-SiC:H 表面上创建了一个富碳扩散阻挡层。该阻挡层物理上阻止锗原子渗透到下层基体中,迫使它们在表面积聚并聚集形成稳定的纳米晶体结构。

表面饱和机制

创建碳屏障

甲烷和氢等离子体的首要功能是改变 a-SiC:H 的表面化学性质。等离子体引入的碳物质与基底的表面位点结合并使其饱和。这导致在本体材料之上形成一层独特的、富碳的层。

阻止基体溶解

如果没有这种特定的处理,锗和 a-SiC:H 之间的界面是可渗透的。蒸发的锗原子自然倾向于向下扩散并溶解到非晶碳化硅基体中。碳饱和层充当一个强大的扩散阻挡层,有效地关闭了这种迁移途径。

甲烷和氢等离子体处理如何影响锗纳米晶体(Ge NCs)的形成?

驱动纳米晶体形成

强制表面积聚

由于锗原子被阻止进入本体材料,它们被限制在表面。这种限制大大增加了碳阻挡层顶部锗吸附原子的浓度。

促进聚集

由于无处可去,锗原子在热力学上倾向于相互结合。这种强制相互作用促进了原子的聚集。因此,材料不是形成平坦的合金或溶解,而是自组装成离散的锗纳米晶体 (Ge NCs)。

理解权衡

饱和不足的风险

该过程的成功完全取决于扩散阻挡层的完整性。如果等离子体处理时间太短或碳饱和不完全,阻挡层就会失效。

结构定义丢失

在没有完整阻挡层的情况下,锗原子会恢复其自然倾向,即扩散到基体中。这会导致清晰的纳米晶体特征丢失,并导致 a-SiC:H 层内锗污染,而不是所需的表面结构。

为您的目标做出正确的选择

为了最大限度地提高锗沉积的有效性,请遵循以下原则:

  • 如果您的主要重点是最大化纳米晶体密度:确保等离子体处理足以完全饱和表面,因为任何碳覆盖的间隙都会导致材料损失到本体中。
  • 如果您的主要重点是界面定义:利用甲烷/氢等离子体在基底和活性锗层之间创建清晰的边界。

通过利用这种等离子体处理,您可以有效地将基底从被动的海绵转变为支持定义纳米结构自组装的主动平台。

总结表:

工艺阶段 等离子体处理效果 对锗原子的影响
表面工程 用碳原子饱和 a-SiC:H 表面 创建强大的化学扩散阻挡层
沉积相互作用 阻止渗透到下层基体中 防止溶解和材料损失到本体中
生长机制 增加表面吸附原子浓度 强制聚集形成离散的纳米晶体
不完全处理 导致界面渗透性差或薄弱 导致基体污染和结构丢失

通过 KINTEK 提升您的纳米结构工程水平

等离子体处理的精确性是实现卓越锗纳米晶体形成的关​​键。在 KINTEK,我们深知高性能材料需要精确的环境控制。凭借专业的研发和世界一流的制造能力,我们提供先进的 CVD 系统、真空炉和可定制的高温实验室解决方案,旨在满足您最严苛的研究需求。

无论您是优化界面定义还是最大化纳米晶体密度,KINTEK 都提供专业设备,确保您的表面工程完美无瑕。立即联系我们,为您的实验室找到完美的系统

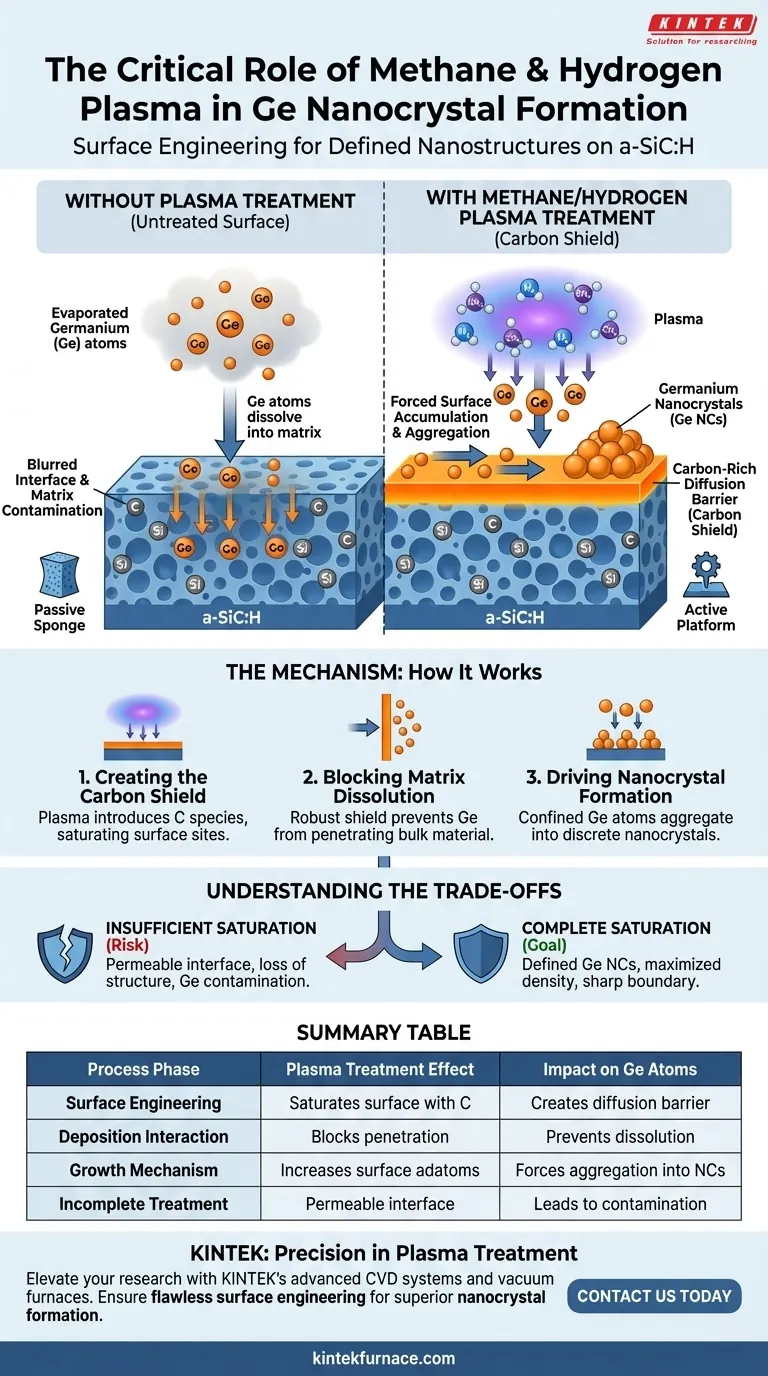

图解指南

甲烷和氢等离子体处理如何影响锗纳米晶体(Ge NCs)的形成? 图解指南

参考文献

  1. Z. Remeš, Oleg Babčenko. Thin Hydrogenated Amorphous Silicon Carbide Layers with Embedded Ge Nanocrystals. DOI: 10.3390/nano15030176
