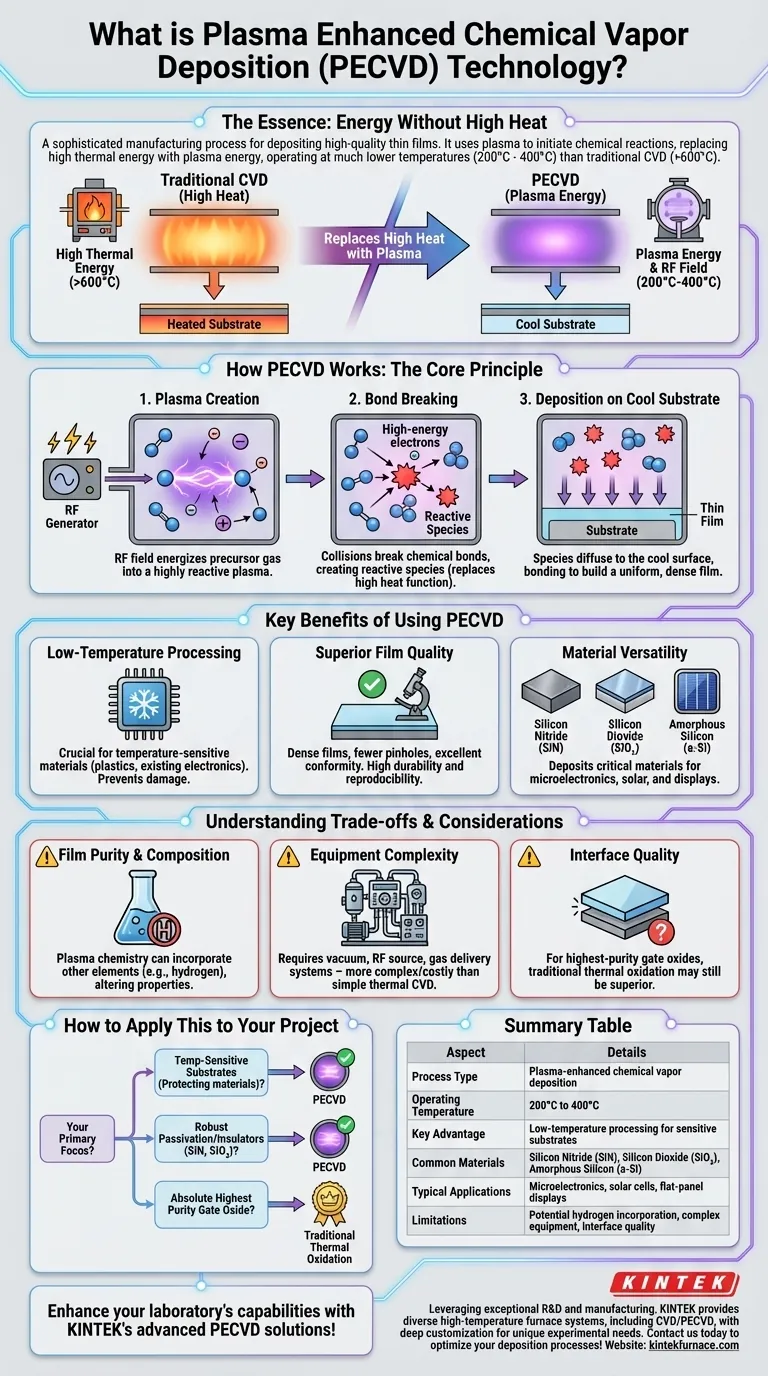

什么是等离子体增强化学气相沉积 (Pecvd) 技术？解锁低温薄膜沉积

本质上，等离子体增强化学气相沉积 (PECVD) 是一种复杂的制造工艺，用于在表面上沉积高质量的薄膜。它是化学气相沉积 (CVD) 的一种变体，其独特之处在于利用等离子体来引发化学反应。这一关键区别使得该工艺能够在比传统 CVD 低得多的温度下运行，这对于现代电子和材料科学来说是不可或缺的。

PECVD 的核心优势在于它能够用等离子体能量替代高温。这使得能够在对温度敏感的材料上制造出耐用、高性能的薄膜，而这些材料如果采用传统的高温沉积方法，将会被损坏或毁坏。

核心原理：PECVD 如何工作

要理解 PECVD，首先考虑其前身——传统热 CVD 的局限性是很有帮助的。

传统 CVD 的局限性

传统化学气相沉积就像一个传统烤箱。它完全依赖于高热能（通常 >600°C）来分解前驱体气体并将固体薄膜沉积到加热的基板上。

虽然有效，但这种强烈的热量使其不适合已经经过处理或本质上对温度敏感的基板，例如塑料或某些电子元件。

等离子体的优势：无热能

PECVD 通过引入能源——等离子体——来避免极端高温的需求。等离子体是物质的一种状态，是一种含有离子、电子和中性粒子混合物的电离气体。

在 PECVD 腔室内部，电场（通常是射频，即 RF）为气体提供能量，将其转化为等离子体。该等离子体中高能电子与前驱体气体分子发生碰撞。

这些碰撞产生的能量足以打破前驱体气体的化学键，产生高反应性物种。这是传统 CVD 中高温所执行的关键步骤。

沉积过程

一旦这些反应性物种在等离子体中产生，它们就会扩散到相对较冷的基板上。

到达表面后，它们发生反应并结合，逐渐形成一层固体、均匀且致密的薄膜。整个过程可以在低得多的温度下进行，通常在 200°C 到 400°C 之间。

使用 PECVD 的主要优势

PECVD 的独特机制提供了几个明显的优势，使其成为多个行业的支柱技术。

低温处理

这是主要的好处。在低温下沉积薄膜的能力使得可以在不损坏先前沉积的层或底层基板的情况下，制造复杂的多层器件。

卓越的薄膜质量

PECVD 薄膜以其非常致密、孔洞更少和出色的表面保形性而闻名。这使得其作为保护层或绝缘层时具有更高的耐用性和更好的性能。这是一个可靠且高度可重复的过程。

材料多样性

该工艺用于沉积各种关键材料。常见示例包括：

氮化硅 (SiN)：用作微芯片中的最终钝化层，以防止湿气和污染。
二氧化硅 (SiO₂)：用作集成电路中金属层之间的绝缘体。
非晶硅 (a-Si)：用于制造薄膜太阳能电池和平板显示器的关键材料。

了解权衡和注意事项

虽然强大，但 PECVD 并非万能解决方案。了解其局限性对于做出明智的工程决策至关重要。

薄膜纯度和成分

等离子体内的复杂化学反应有时会导致其他元素（如氢）掺入沉积的薄膜中。这可能会改变薄膜的电学或光学特性，这对于某些高纯度应用来说可能是不可取的。

设备复杂性

PECVD 系统需要真空室、气体输送系统和用于产生等离子体的射频电源。这使得设备的复杂性和成本高于某些更简单的热 CVD 设备。

界面质量

对于最苛刻的应用，例如晶体管中的栅极氧化物，与硅衬底的电学界面质量，通常通过高温热氧化生长出的薄膜，要高于沉积的 PECVD 薄膜。

如何将其应用于您的项目

您的沉积技术选择完全取决于您项目的约束条件和期望的结果。

如果您的主要重点是在对温度敏感的基板上进行沉积： 由于其低温操作，PECVD 是明确的选择，可以保护底层材料和组件。
如果您的主要重点是创建稳固的钝化层或介电绝缘体： PECVD 提供了一种可靠的行业标准方法，用于沉积氮化硅和二氧化硅等高密度薄膜。
如果您主要关注实现栅极氧化物的最高纯度： 对于硅晶圆上的高温热氧化仍然是该特定应用的首选标准。

通过了解等离子体能量与热预算之间的相互作用，您可以策略性地利用 PECVD 在其他方法失败的地方实现高性能薄膜。

摘要表：

方面	详细信息
工艺类型	等离子体增强化学气相沉积
工作温度	200°C 至 400°C
主要优势	适用于敏感基板的低温处理
常见沉积材料	氮化硅 (SiN)、二氧化硅 (SiO₂)、非晶硅 (a-Si)
典型应用	微电子、太阳能电池、平板显示器
局限性	可能存在氢掺入、设备复杂性、界面质量问题
