等离子体增强化学气相沉积 (PECVD) 的用途是什么?对电子产品中的薄膜至关重要


从本质上讲,等离子体增强化学气相沉积 (PECVD) 用于在表面上沉积极其薄的高性能材料层。 这些薄膜对于制造各种现代技术至关重要,包括半导体、太阳能电池、智能手机等消费电子产品以及先进的光学元件。该过程使用带电气体或等离子体来沉积二氧化硅和氮化硅等材料,形成保护层、绝缘层或具有电子活性的层。

PECVD 的根本优势在于其能够在低温下沉积高质量、均匀的薄膜。这使其成为构建复杂设备的首选工艺,因为高温会损坏底层敏感元件。

PECVD 的工作原理:利用等离子体进行构建

PECVD 是化学气相沉积 (CVD) 的一种改进形式。了解其独特的机制就能明白它为何对高科技制造如此关键。

基本沉积过程

在任何 CVD 过程中,前驱气体都会被引入到含有待涂覆物体(称为衬底)的腔室中。触发化学反应,导致固体材料形成并以薄膜形式沉积到该衬底上。

“等离子体增强”的区别

传统 CVD 需要非常高的温度(通常超过 600°C)来提供化学反应所需的能量。PECVD 通过使用电场来电离气体,产生等离子体,从而规避了这一要求。

这种等离子体为反应提供能量,使得沉积过程能够在低得多的温度下(通常为 200-400°C)进行。这是其在现代电子产品中得以应用的关键所在。

等离子体增强化学气相沉积 (PECVD) 的用途是什么?对电子产品中的薄膜至关重要

主要应用和行业

PECVD 的独特能力使其在多个高价值行业中不可或缺。它可以制造厚度从几埃到几微米不等的层。

半导体制造

这是 PECVD 的最大应用领域。它用于沉积关键层,例如二氧化硅 (SiO₂)氮化硅 (Si₃N₄)

这些薄膜充当高质量的钝化层,保护敏感的半导体器件免受湿气和污染,并充当定义电路图案的高密度掩模

消费电子产品和传感器

几乎每一种复杂的电子设备都包含使用 PECVD 制造的元件。这包括智能手机、可穿戴设备和汽车传感器。

该过程会创建提高耐用性和可靠性的保护涂层,以及传感器内部的功能层。

光伏和光学

在太阳能电池中,PECVD 用于沉积非晶硅层,这对将阳光转化为电能至关重要。

它还用于在透镜和其他元件上创建专业的光学涂层,以控制光的反射、吸收和透射。

先进材料和二维材料

研究人员使用 PECVD 来开发下一代材料。其低温、无催化剂的特性使其非常适合制备具有新颖电子和物理特性的高质量二维材料。

理解权衡:PECVD 的优势

选择沉积方法取决于成本、质量和材料限制之间的平衡。对于许多要求严苛的应用来说,PECVD 的权衡使其成为更优选择。

关键的低温优势

选择 PECVD 的首要原因是其操作温度低。制造现代微芯片涉及构建数十层。高温工艺会破坏底层已构建的精细电路。PECVD 的低温特性使得这种复杂的多层结构成为可能。

卓越的薄膜质量和附着力

等离子体驱动的过程可以形成高度均匀的薄膜,这意味着整个衬底上的厚度是一致的。这些薄膜还表现出卓越的纯度附着力,牢固地粘附在衬底上以实现长期可靠性。

通用性和可扩展性

PECVD 具有高度的通用性,能够将各种薄膜成分沉积到不同材料和复杂几何形状的衬底上。该过程成熟可靠、高效,适用于大规模、具有成本效益的制造。

承认复杂性

主要的权衡是工艺的复杂性。管理稳定的等离子体需要复杂且昂贵的设备。虽然对于大规模生产来说是可扩展且具有成本效益的,但与更简单的沉积技术相比,初始资本投资相当可观。

为您的目标做出正确的选择

选择 PECVD 完全取决于您最终产品的要求。该决定取决于在薄膜性能与热约束和预算约束之间取得平衡。

  • 如果您的主要重点是制造敏感电子设备或多层设备: PECVD 是行业标准,因为其低温工艺可以防止损坏精密的底层元件。
  • 如果您的主要重点是以规模化生产高度耐用、纯净和均匀的保护涂层: PECVD 提供了一种可靠且可重复的方法,可为从微芯片到传感器的所有产品生产高质量的钝化膜。
  • 如果您的主要重点是与各种材料和几何形状的兼容性: PECVD 的多功能性允许在各种衬底上实现出色的薄膜沉积,使其成为先进研发和制造的灵活解决方案。

最终,PECVD 是一项基础技术,可实现世界上最先进的电子和光学设备所需的精度和性能。

总结表:

应用 沉积的关键材料 关键优势
半导体制造 二氧化硅 (SiO₂),氮化硅 (Si₃N₄) 钝化、掩模、低温处理
消费电子产品和传感器 保护涂层、功能层 耐用性、可靠性、低热损伤
光伏和光学 非晶硅、光学涂层 光电转换、反射控制
先进材料 二维材料 无催化剂、高质量沉积

利用 KINTEK 的先进 PECVD 系统提升您实验室的能力! 我们利用卓越的研发和内部制造能力,为不同的实验室提供量身定制的高温炉解决方案,包括 CVD/PECVD 系统。我们强大的深度定制能力确保精确满足您的独特实验需求,从而提高效率和创新。请立即联系我们,讨论我们的解决方案如何使您的项目受益!

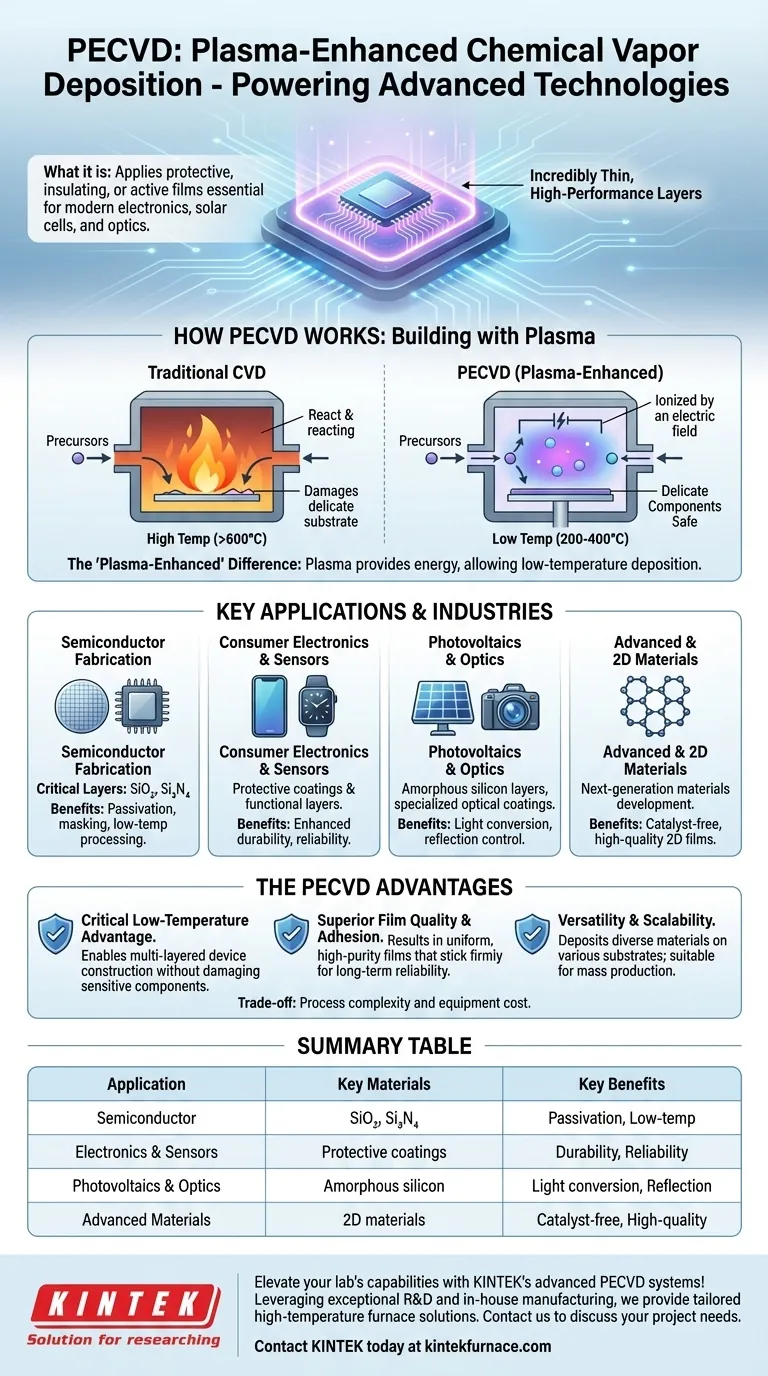

图解指南
