什么是化学气相沉积 (Cvd) 技术？为您的应用解锁高性能薄膜

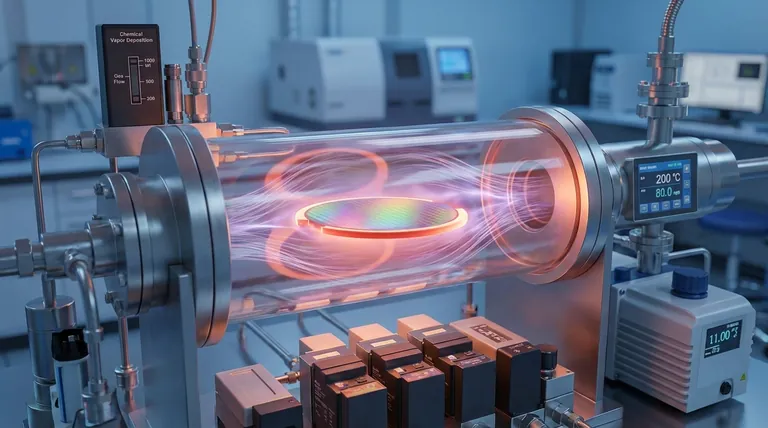

从本质上讲，化学气相沉积 (CVD) 是一种复杂的制造工艺，用于在表面（称为基板）上形成薄而高性能的固体薄膜。它通过将前驱气体引入反应室来实现这一点，在反应室内，化学反应通常由热量触发，使固体材料形成并沉积到基板上。这种方法是生产半导体、能源和材料科学行业所需的高纯度、耐用涂层的基础。

其核心在于，CVD 不仅仅是一种涂层技术；它是一种直接从化学蒸汽在表面“生长”材料的方法。这种精确的自下而上的方法可以对薄膜的厚度、成分和结构特性进行卓越的控制。

CVD 的基本工作原理

CVD 过程可以分解为几个关键步骤，将气体转化为固体、功能性薄膜。这是一个高度受控的热化学过程。

引入前驱气体

该过程始于将一种或多种挥发性前驱气体输送到沉积室，反应室通常在真空或大气压下保持。这些前驱体是含有最终薄膜所需元素的化合物。

能量和反应的作用

反应室和其内部的基板会被加热到非常高的温度。这种热能会分解（分解）前驱气体或使其相互反应。这种化学反应是 CVD 过程的核心。

薄膜沉积和生长

该化学反应产生的固体产物随后沉积到基板的所有暴露表面上。这种沉积是逐原子或逐分子发生的，从而形成了薄的、固体的、非挥发性的薄膜。未反应的气体和化学副产品会不断地从反应室中清除。

控制结果

薄膜的最终特性并非偶然。工程师通过控制关键变量，如沉积时间、气体浓度和流速、温度和压力，精确地调节薄膜的厚度和均匀性。

为什么 CVD 是一项关键技术

CVD 并非晦涩的实验室技术；它是现代高科技制造的基石，使我们日常使用的产品成为可能。

构建现代电子产品

CVD 在半导体制造中不可或缺。它用于沉积构成微芯片和处理器基础的超纯硅薄膜、绝缘层（如氮化硅）和导电通路。

提高材料性能

该过程会产生极其坚硬和耐用的保护涂层。这些薄膜应用于机械部件、工具和其他组件，以保护它们免受氧化、腐蚀和磨损，从而大大延长其使用寿命。

驱动先进光学和能源

在光电子学中，CVD 用于制造透镜的专业光学涂层，并用于生产高效太阳能电池和其他光敏器件所需的高纯度材料。

科学和医学创新

CVD 的精度使其成为制造纳米材料、分析和生命科学仪器的专用表面以及其他对纯度和耐用性至关重要的其他高性能材料的重要工具。

了解权衡和挑战

尽管 CVD 过程功能强大，但并非没有局限性。了解这些权衡是正确应用它的关键。

高温要求

传统的 CVD 工艺依赖于非常高的温度来引发必要的化学反应。这需要大量的能量和强大的设备。

基板损坏的风险

高温可能是一个大问题。它可能会使被涂覆的基板变形、熔化或改变其内部结构，特别是如果该材料是聚合物、低熔点金属或具有脆弱结构。这限制了可以用热 CVD 涂覆的材料类型。

向低温解决方案发展的推动

为了克服这一限制，CVD 发展的一个主要重点是在较低温度下实现沉积。等离子体增强 CVD (PECVD) 等变体使用等离子体而不是仅仅使用热量来提供反应所需的能量，从而可以在对热敏感的材料上沉积高质量的薄膜。

为您的目标做出正确的选择

选择正确的沉积方法完全取决于您的材料和期望的结果。

如果您的主要重点是最终的纯度和薄膜质量： 传统的、高温的热 CVD 通常是为半导体等高要求应用制造致密、高度结晶薄膜的最佳选择。
如果您的主要重点是涂覆对热敏感的材料： 必须使用等离子体增强 CVD (PECVD) 等低温变体，才能在不损坏底层基板的情况下沉积高质量薄膜。
如果您的主要重点是表面保护和耐用性： CVD 是一种出色的方法，可以创建化学键合的、无孔的层，对抵抗腐蚀和磨损提供卓越的保护。

归根结底，化学气相沉积是一种以原子级精度设计材料的基础工具，它实现了我们最先进技术所需的性能。

摘要表：

方面	详情
过程	气相中的化学反应在基板上沉积固体薄膜。
关键步骤	引入前驱气体、施加能量（热/等离子体）、沉积薄膜、清除副产品。
控制变量	温度、压力、气体流速、沉积时间。
应用	半导体、保护涂层、光学元件、太阳能电池、纳米材料。
优点	高纯度、精确的厚度控制、耐用薄膜、多功能材料。
挑战	高温、基板损坏风险、高能耗。
变体	用于高纯度的热 CVD，用于低温沉积的 PECVD。
