从本质上讲，CVD代表化学气相沉积 (Chemical Vapor Deposition)。它是一种复杂的制造工艺，通过受控的化学反应将气体转化为固体材料，从而在表面上制造出高质量的固体薄膜。

关键的见解是，CVD不仅仅是一种涂层方法；它是一种“自下而上”的制造技术，通过逐原子地生长出一层新的、高纯度的、均匀的固体层。正是这种精度使其成为整个半导体和先进材料行业的基石。

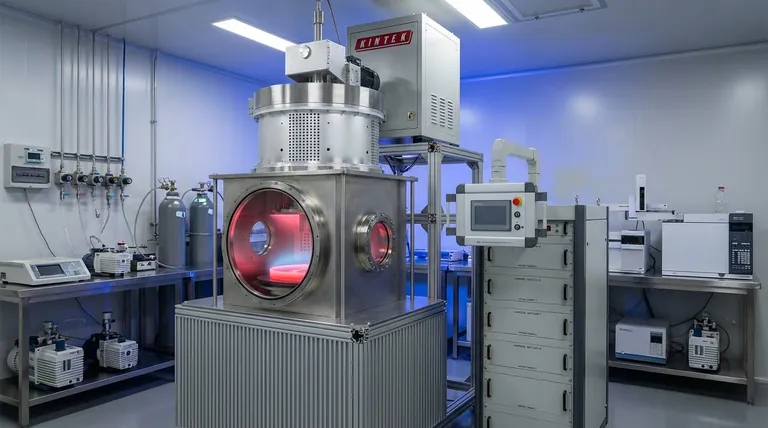

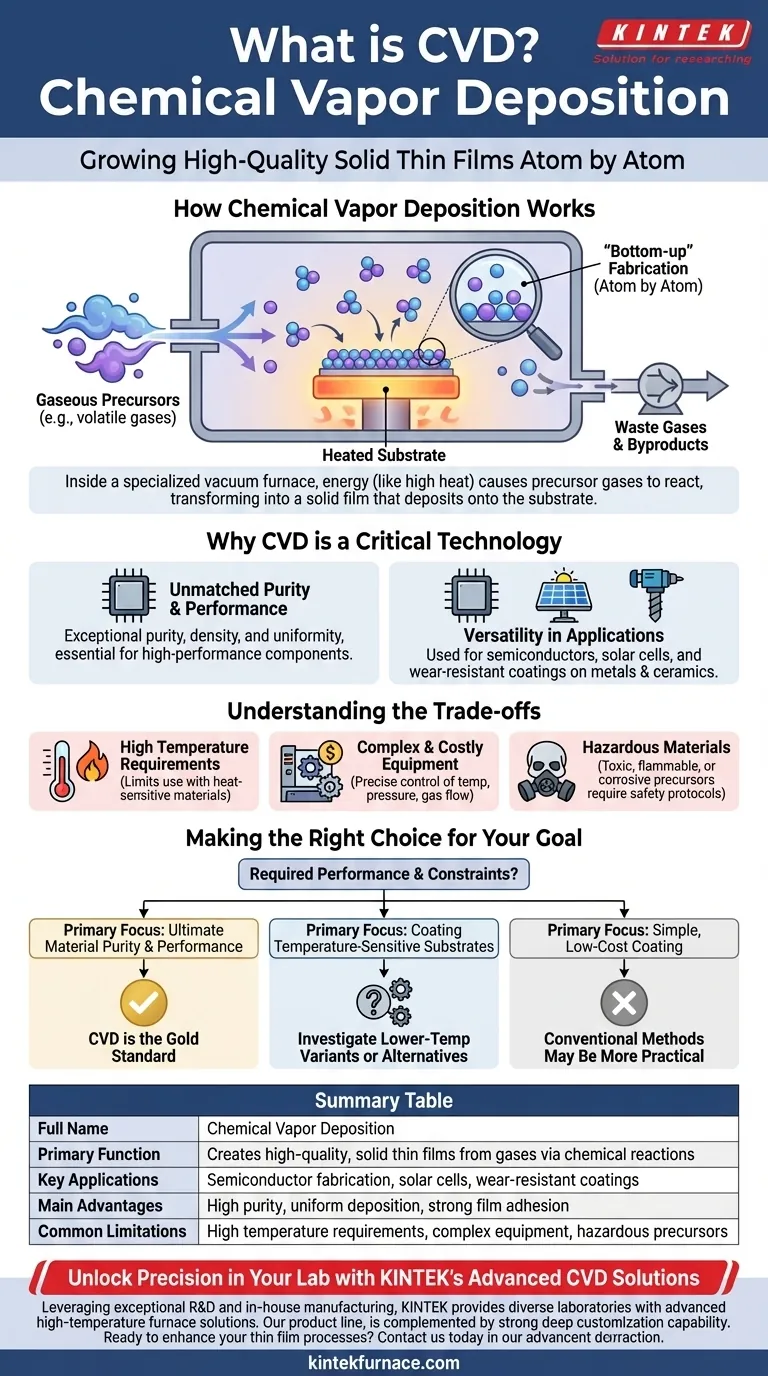

化学气相沉积的工作原理

CVD是一个高度受控的过程，在一个专业设备内进行，通常是一个在真空下运行的高温炉。整个过程可以分解为几个关键阶段。

气态前驱物的作用

该过程从一种或多种称为前驱物 (precursors) 的挥发性气体开始。这些气体含有将构成最终固体薄膜的化学元素。

这些前驱物被精确地注入到一个反应室中，该反应室包含要涂覆的物体，即基板 (substrate)。

反应室与沉积

在反应室内，施加能量——通常是高温。这种能量使前驱物气体变得高度活泼。

然后，被活化的气体在加热的基板表面分解或相互反应。这种化学反应就是“CVD”过程本身。

形成固体薄膜

当化学反应发生时，气态前驱物转化为固体材料，沉积在基板上，形成一层薄的、均匀的、牢固结合的薄膜。

反应的废气和副产物然后从反应室中抽出，只留下带有新形成层（薄膜）的基板。

为什么CVD是一项关键技术

CVD生产的薄膜的精度和质量使其成为许多高科技领域不可或缺的工艺。它不仅仅是应用一层涂层，而是创造一个新的、功能性的材料层。

无与伦比的纯度和性能

CVD生产的薄膜具有异常的纯度、密度和在整个基板上的均匀性。这种质量水平对于制造高性能组件至关重要。

应用的多功能性

该技术用于沉积各种材料，包括金属、陶瓷和半导体。

它的主要应用领域是材料性能至关重要的行业，例如半导体制造（用于制造微芯片）、太阳能电池生产以及为切削工具制造坚硬、耐磨的涂层。

理解权衡

虽然功能强大，但CVD并非万能的解决方案。它的有效性伴随着特定的要求和限制，了解这些很重要。

高温要求

传统的CVD工艺通常需要非常高的温度，这可能会损坏或使某些基板材料变形。这限制了它在塑料或其他低熔点材料上的使用。

设备的复杂性

CVD炉是一个复杂且昂贵的设备。它需要精确控制温度、压力和气体流量，使得初始投资和持续运行都成本高昂。

有害物质

CVD中使用的前驱物气体可能具有剧毒、易燃或腐蚀性。这需要先进的安全协议、处理系统和排气管理，增加了整体的复杂性。

为您的目标做出正确的选择

决定CVD是否合适完全取决于您项目所需的性能和限制。

如果您的主要重点是最终的材料纯度和性能： CVD是制造先进电子和光学组件所需最高质量薄膜的黄金标准。
如果您的主要重点是涂覆对温度敏感的基板： 您必须研究专业化的、较低温度的CVD变体，或者完全考虑替代的沉积方法。
如果您的主要重点是简单、低成本的涂层： CVD的高成本和复杂性可能是不必要的，更传统的方法会更实用。

最终，化学气相沉积是我们现代世界许多高性能材料的根本性推动技术。

摘要表：

方面	详情
全称	化学气相沉积 (Chemical Vapor Deposition)
主要功能	通过化学反应将气体转化为固体，从而制造高质量的固体薄膜
主要应用	半导体制造、太阳能电池、耐磨涂层
主要优势	高纯度、沉积均匀、薄膜附着力强
常见限制	高温要求、设备复杂、前驱物有害
